Стены :: способы соединения бревен бруса

Технология сборки стен сруба дома, бани из бревна или бруса.

Сборка в лапу, ласточку, в чашу, в обло, теплый угол, в охряпку, в режь.

ремонт квартир и офисов Сруб «в чашу» и «в лапу»

деревянный дом из бревна Разные способы соединения брёвен

деревянный дом из бревна Сруб в чашу собирают из бревен,соединяя их друг с другом по углам. Один ряд соединенных между собой бревен называется венцом.

деревянный дом из бревна Если в углах бревна соединены так ,что концы выходят за пределы стен на одинаковое расстояние (от края чашки до торца бревна 25см),то такое соединение называется «в чашу» или «в обло». Угловое соединение бревен может быть чашей вверх или чашей вниз. Конечно,лучше всего,чашей вниз,потому что исключается попадание влаги в чашу.Давно уже не делают чашей вверх.

деревянный дом из бревна Бревна при рубке сруба необходимо укладывать так, чтобы комли бревен в каждом ряду были с разных сторон,тогда горизонтальность рядов будет соблюдена. Также при рубке стен необходимо учитывать ориентацию годовых колец древесины: располагать каждое бревно широкими годовыми кольцами (южная сторона дерева)) вовнутрь сруба, а плотными кольцами(северная сторона дерева)- наружу. Понятно,что такое расположение значительно снизит тепловые потери при эксплуатации бани.

деревянный дом из бревна В принципе,все эти хитрости прекрасно знают те специалисты,которые каждый день занимаются рубкой сруба в чашу.Некоторые предпочитают старые,проверенные инструменты:топор плотницкий и топор тесла

деревянный дом из бревна Другие все работы выполняют бензопилой:

деревянный дом из бревна Внутренние углы бани при таком соединение — теплые, а снаружи углы защищены от ветра и осадков выступающими отрезками бревен. Если кому-то захочется как-то закрыть наружные выступающие части бревен, то, пожалуйста, можно просто обшить вагонкой.

деревянный дом из бревна Сруб в чашу в наше время становится все более популярным, развиваясь в какие-либо направления с небольшим отличием от традиционного метода. Например, сейчас есть канадская и норвежская рубка в чашу.

ремонт квартир и офисов Есть один способ рубки стен: в лапу. Считается,что сруб в лапу- это более сложный способ,чем в чашу:

деревянный дом из бревна надо,чтобы бревна были одинаковой толщины; сама «лапа» должна быть точной по размерам,значит надо делать по шаблону; угол «ласточкино гнездо» считается самым надежным за счет наклонных плоскостей. При усушке бревна происходит самозаклинивание. размеры «лап» зависят от толщины бревен: если толщина небольшая,то лапа будет небольшого поперечного сечения, а это чревато промерзанием.

деревянный дом из бревна У этого способа рубки есть только один плюс и то спорный: на такое соединение идет меньший объем бревна. Как известно, стоимость сруба оценивается с кубометража. Меньше количество м3 бревен-меньшая стоимость. Но, я сразу скажу из своего опыта: не надо заказывать сруб в лапу, экономя на его стоимости. Лучше переплатить и срубить венцы в чашу.

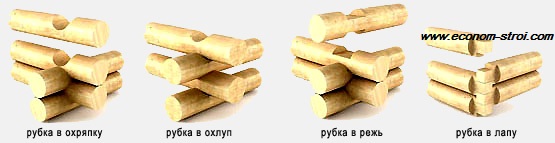

способы соединения бревен
На фото способы и виды соединения бревна при строительстве дома. Такими технологиями строятся,собираются деревянные дома из калиброванного, строганного, тесанного, оцилиндрованного, рубленного бревна.

деревянный дом из бревна Почему? Потому что, у нас один сруб в чашу и с ним нет никаких проблем вот уже много лет. Другой сруб из бревен от 24 мм в диаметре, и лапы выполнены качественно, а углы все-равно промерзают! Изморозь собирается внутри сруба на углах! В таком случае, будет только одно единственно правильное решение: утеплить углы снаружи. Не внутри!!! А снаружи. Утеплить и обшить досками вертикально, или горизонтально вагонкой. При том, возникают вопросы:чем утеплять? Какой применить материал. Какой толщины? Ответы- неоднозначны!!! Нужно будет сделать теплотехнический расчет с учетом толщины стены в углах. Найти точку росы и тогда уже решать какой утеплитель применить.Вопрос о необходимости применения паро- и гидроизоляции утеплителя до сих пор остается спорным именно в случае с деревянными стенами.

деревянный дом из бревна Есть еще один отрицательный момент: сейчас не делают срубы в лапу топором. «Лапы» «режут» бензопилой. Многие для ускорения процесса изготовления сруба делают «лапы» на глаз. Но, надо сказать, что пилой срезается основная древесина со всех четырех сторон бревна, остается почти одна сердцевина дерева, которая считается более рыхлой, значит менее прочной. К тому же,топор в руках старых мастеров при рубке древесины заминает открывшиеся слои(кольца)древесины, а бензопила дает гладкий срез, тем самым открывая поры древесины. Боковые срезы бревна для соединения в лапу становится открытыми для атмосферного воздействия и угол очень быстро сгниет, если его не обшить.

деревянный дом из бревна А вот вам пример быстрой рубки сруба в лапу.От рубки осталось только одно слово «рубка», а на самом деле- это уже давно «резка» в лапу:

деревянный дом из бревна Технологии рубки и принципиальные различия.

деревянный дом из бревна Подбирая бревна для сруба, нужно соблюдать условие, чтобы стволы были прямые со сбегом не более 1 см на один погонный метр длины. Диаметр бревен по возможности должен быть одинаковым с разнице в верхнем отрубе не более 3 см. И, самое главное, толщина бревен должна позволить получить необходимую по климатическим условиям данного региона ширину продольных пазов. Ширина паза должна составлять примерно 2/3 диаметра бревна и при температуре 20°С быть не меньше 10 см. Если температура в данной климатической зоне ниже, то ширину пазов увеличивают: при — 30°С -не менее чем на 12 см, при 10?С на 14 — 16 см и более. Обычно для сруба подбирают бревна с диаметром 18-26 см со средней влажностью 80 — 90%.

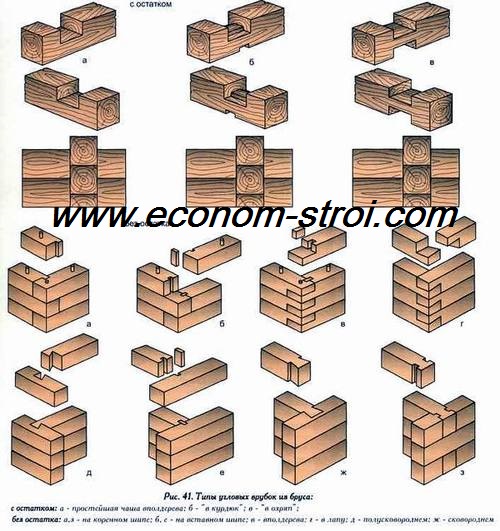

способы соединения стен из бруса
На картинках показаны способы и виды соединения бруса при строительстве стен дома. Такими технологиями строятся, собираются стены деревянного дома из профилированного, клееного, или строевого бруса.

деревянный дом из бревна Рубка стен «в чашу». Наиболее часто применяемый метод угловой врубки считается рубка в чашу» или «в обло». Преимущество этого метода перед остальными состоит в том, что углы хорошо защищены от дождя выступающими частями бревен, и, кроме того, сруб при такой врубке считается наиболее устойчивым.

деревянный дом из бревна Рубка может осуществляться как чашей вверх, так и чашей вниз. Считается, что при рубке чашей вниз стены сруба менее подвержены атмосферному воздействию, а, следовательно, более долговечны. Но при этом за счет угловых остатков теряется 0,5 — 0.6 м каждого бревна, что приводит к перерасходу древесины. Кроме того, при рубке сруба «в чашу» сложно в последующем выполнить наружную облицовку сруба, если этого требует архитектурное решение. В этом отношении предпочтительнее рубка «в лапу» но она требует более высокой квалификации. Рассмотрим же немного подробнее технологию рубки стен дома.

деревянный дом из бревна Рубку стен начинают с окладного венца. Уложив на изоляционную прокладку (об этом мы говорили выше) два бревна параллельно друг другу, строго выдерживая высотные отметки. Для этого лучше всего приметить гидравлический уровень, конструкция которого следующая. К двум копнам водопроводного шланга (длиной на несколько метров больше диагонали сруб) крепят две прозрачные трубки и наполняют их водой. Уровень воды на концах шланга установится строго на одной горизонтальной отметке. Для сопоставления высотных отметок в разных точках сруба, шланг прикладывают к нужной точке так, чтобы его конец был направлен строго вертикально, а уровень воды, видный в прозрачной трубке, совпал с нужной отметкой данной точки. Второй конец шланга переносят ко второй измеряемой точке и добиваются, чтобы она совпала с уровнем воды в прозрачной трубке. Такую работу лучше всего выполнять вдвоем, точность измерения при этом будет соответствовать предъявляемым при строительстве требованиям. После выставления первых двух бревен окладного венца, на них под прямым углом укладывают два перпендикулярных бревна и начинают разметку.

деревянный дом из бревна Для того чтобы чаша получилась равнобокой, разметку проводят с двух сторон верхнего бревна. Чаши вырубают топором, проверяя плотность подгонки пробной установкой бревна. Глубина вырубки должна быть, такова, чтобы верхние бревна были подняты относительно нижних на половину их диаметра. Верх уложенных бревен выравнивают, придавая им круглую или слегка овальную форму. Для того чтобы бревна верхнего и нижнего венцов плотно прилегали друг к другу, в них делают выборку продольного овала и его паза, ширина которого зависит от расчетной температуры наружного воздуха. При этом соединении верхнее бревно укладывают в овальный паз нижнею с прослойкой утеплителя. Не нужно забывать увеличивать глубину выборки чашек на величину, равную размеру продольной пазовой выборки. При правильной обработке паза верхнее бревно должно соприкасаться с нижним по всей плоскости, а если этого не происходит, то следует произвести корректировку разметки и после дополнительной обработки бревно плотно встанет на место. Ширина паза в зависимости от климатических условий колеблется от 15 до 20 см.

деревянный дом из бревна Бревна в сруб укладывают попеременно комлями в разные стороны, выдерживая общую горизонтальность рядов. При рубке стен нужно учитывать ориентацию годовых колец древесины, располагая южные широкие годовые кольца внутрь сруба, а плотные северные — наружу. Это снижает тепловые потери при эксплуатации дома. Мох, паклю или другие у плоти игольные материалы укладывают по всей длине бревна и на плоскости врубки слоем не менее 5 см.

деревянный дом из бревна Рубка стен «в лапу» имеет свои особенности. Отличается она тем, что бревна не выступают за пределы углов сруба и поэтому хуже защищены от ветра. Технологически она более сложна и трудоемка по сравнению с первым вариантом и требует более квалифицированного подхода.

сборка бревна Начинают рубку с того, что торцы бревен тщательно размечают, начиная с бревна, у которого вершина в верхнем отрубе имеет самый маленький диаметр. Это бревно в последующем должно стать эталоном и его «лапы».

сборка бревна Нужно отметить, что отклонения и разметке «лап» может привести к нарушению вертикальности углов сруба и их герметичности. Поэтому к разметке, а тем более к обработке «лап», следует отнестись с максимальным вниманием. Один кант, предназначенный для внутренней стороны стены, обтесывают на всю длину бревна. Кант, противоположный внутреннему, обтесывают на длину, равную полутора — двум диаметрам бревна. Два оставшихся канта обтесывают на длину, немного большую диаметра бревна. У простой «лапы» делают врезку так, чтобы длина одной из их сторон равнялась 6/8 толщины очерченного квадрата, а другой — 4/8. Для этого предварительно стороны квадрата разбивают на 8 равных частей. Уплотнительные пазы на бревнах выполняют точно так же, как и при рубке «в чашу».

сборка бревна «Лапы» готовят на всех бревнах будущего сруба, тщательно подгоняют их, делают контрольную сборку сруба рядом с фундаментом и оставляют на просушку на несколько месяцев. После того, как бревна высохнут, их укладывают на фундамент, выполняют окончательную сборку с прокладкой между ними утеплителя и крепят вставными шипами. Конопатку швов выполняют при окончательной сборке и спустя год после нее. Сложная лапа отличается от простой наличием шипа, исключающего сдвиг бревен в лапе.

Смотреть фото строительства деревянного дома из оцилиндрованного бревна.

деревянный дом из бревна
