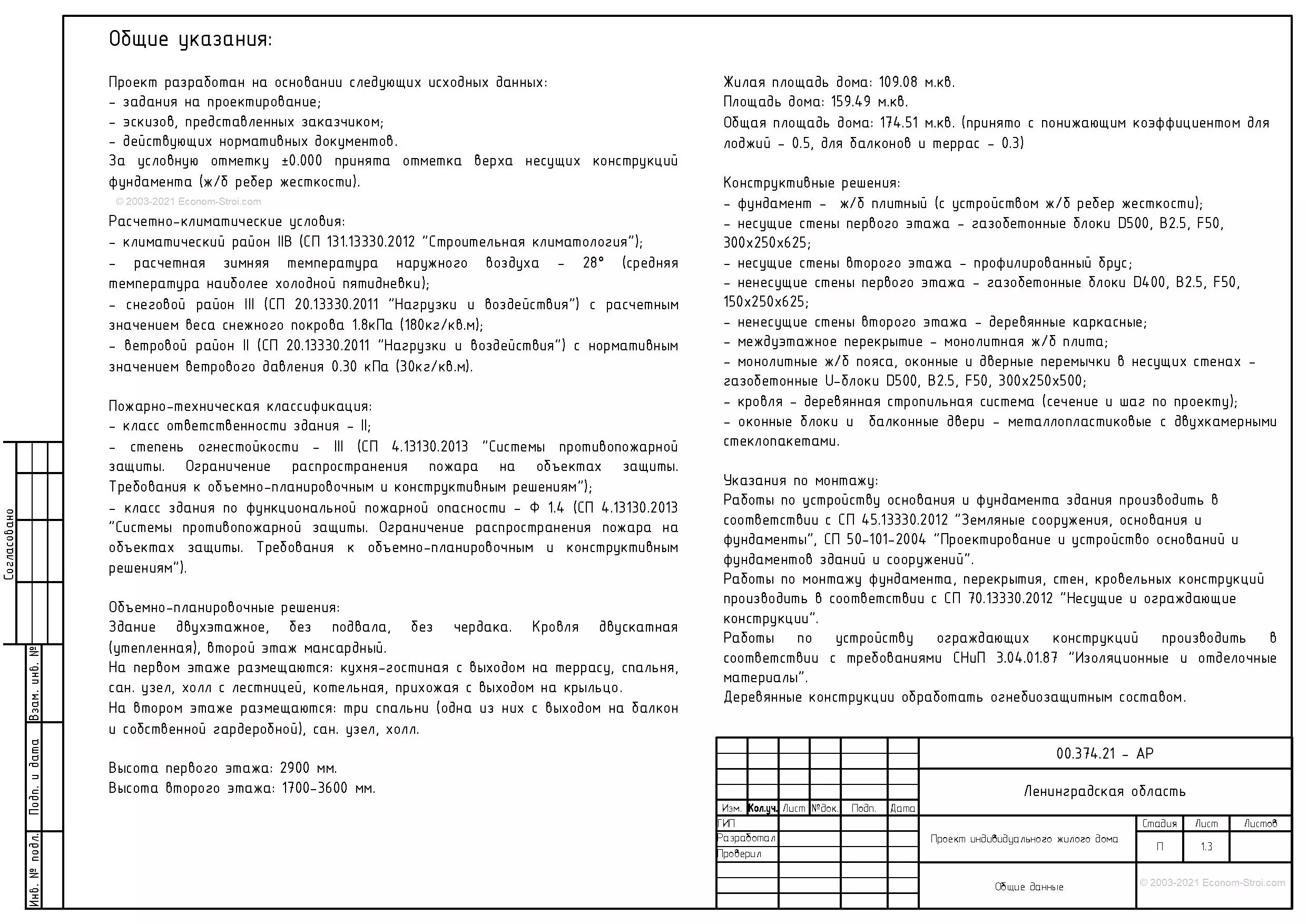

- расчетная зимняя температура наружного воздуха - 28° (средняя
температура наиболее холодной пятидневки);
- снеговой регион | (СП 20.13330.2011 “Нагрузки и Воздеиствия”) с расчетным значением веса снежного покрова 1.8кПа (180кг/кв.м);
- ветровой регион | (СП 20.13330.2011 “Нагрузки и Воздействия”) с нормативным значением ветрового давления 0.30 кПа (30кг/кв.м).
Пожарно-техническоая классификация:
- класс ответственности здания - |
- степень огнестойкости - Ш (СП 4.13130.2013 “Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям”);
- класс здания по функциональной пожарной опасности - Ф 1.4 (СП 4.13130.2013 “Системы противопожарной защиты. Ограничение распространения пожара на
объектах защиты. Требования к объемно-планировочным и конструктивным решениям”).

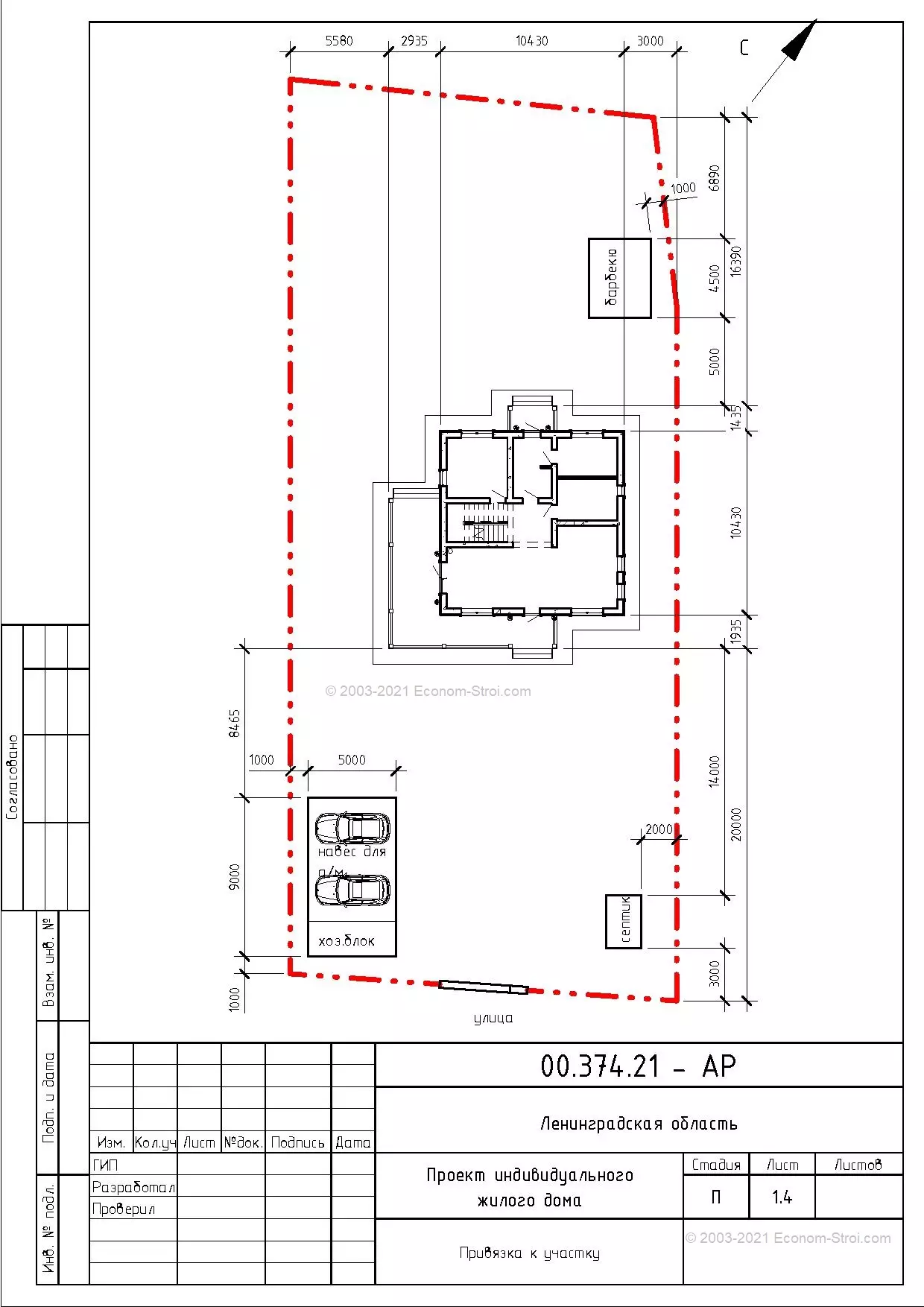

Объемно-планировочные решения:

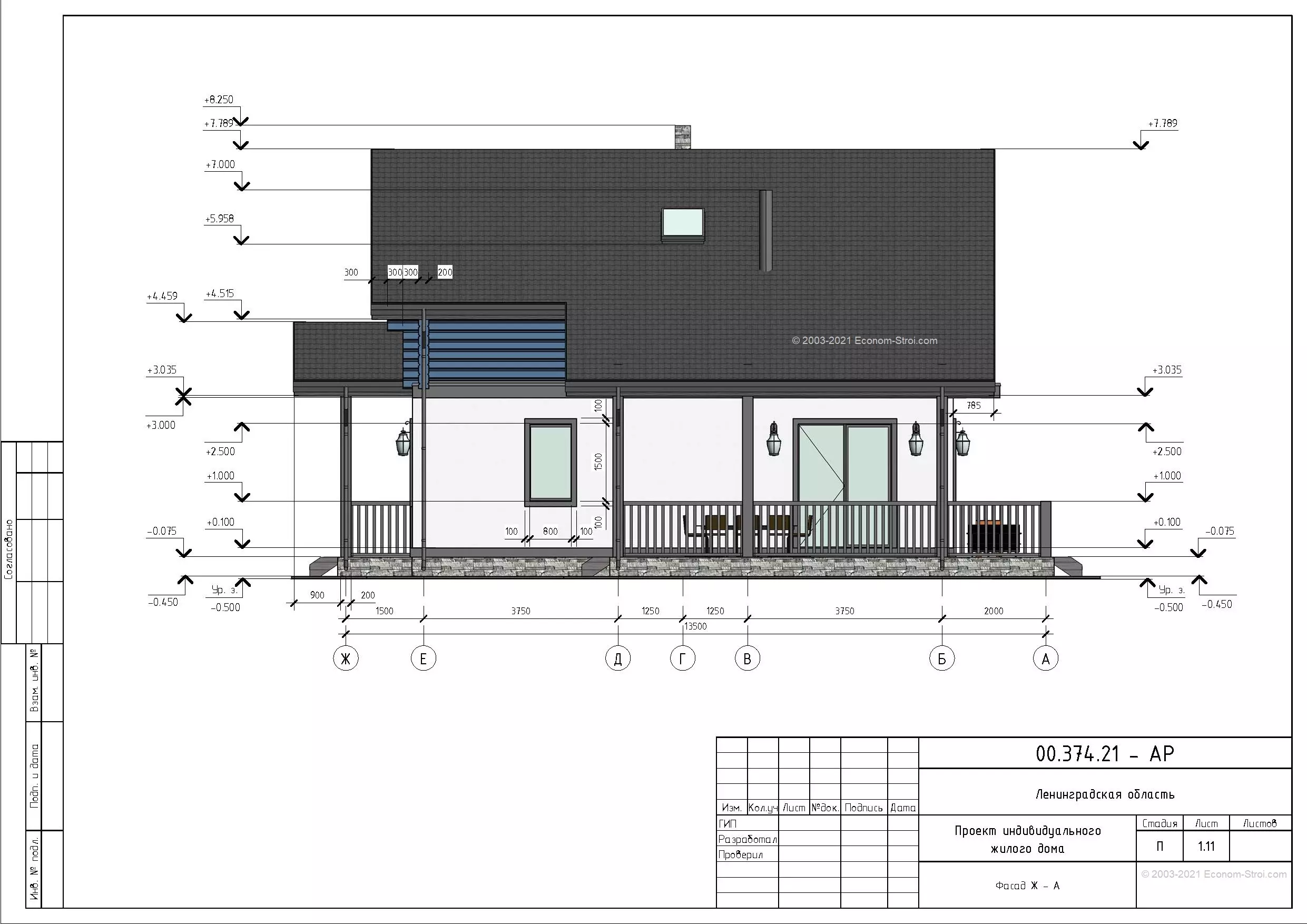

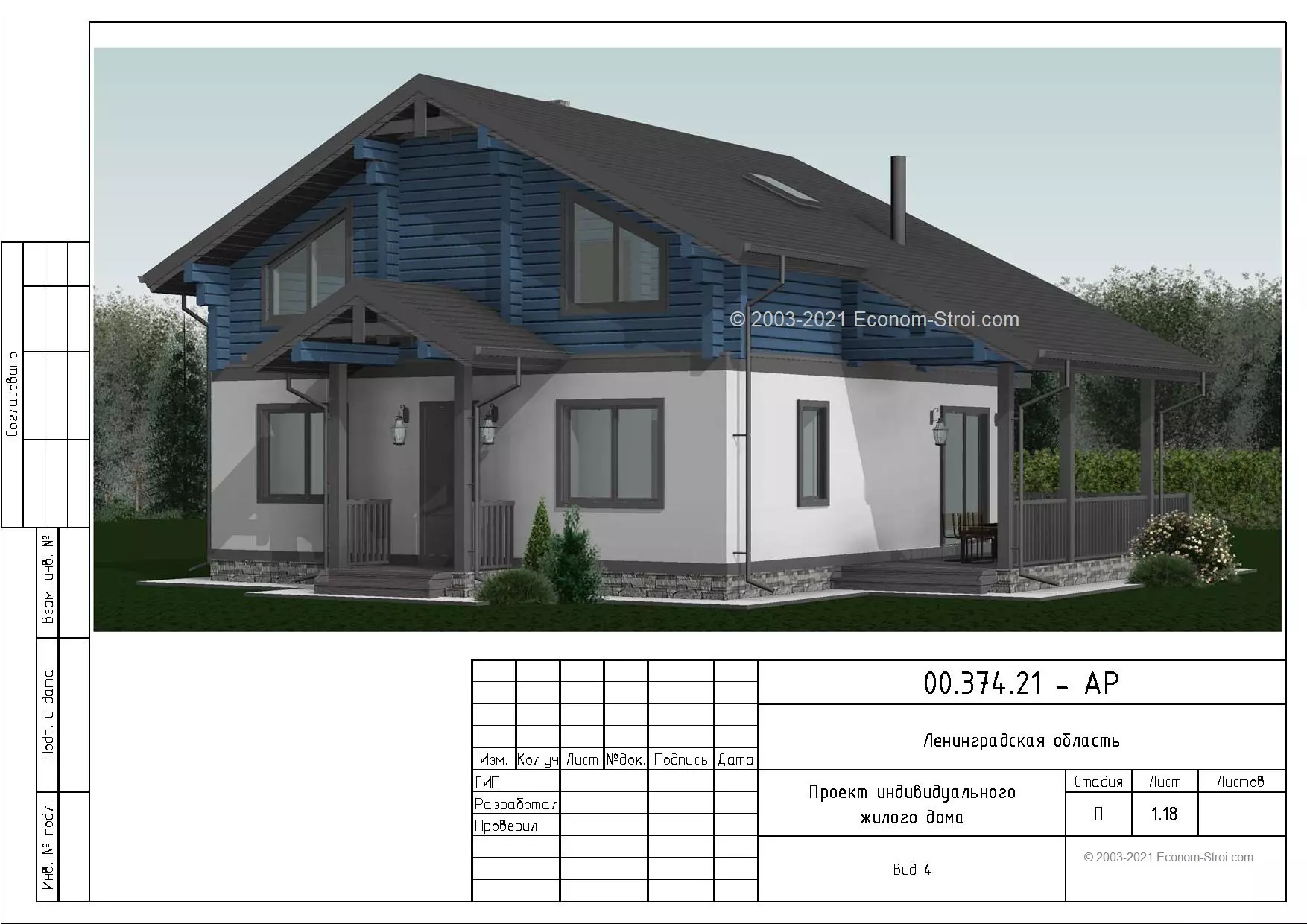

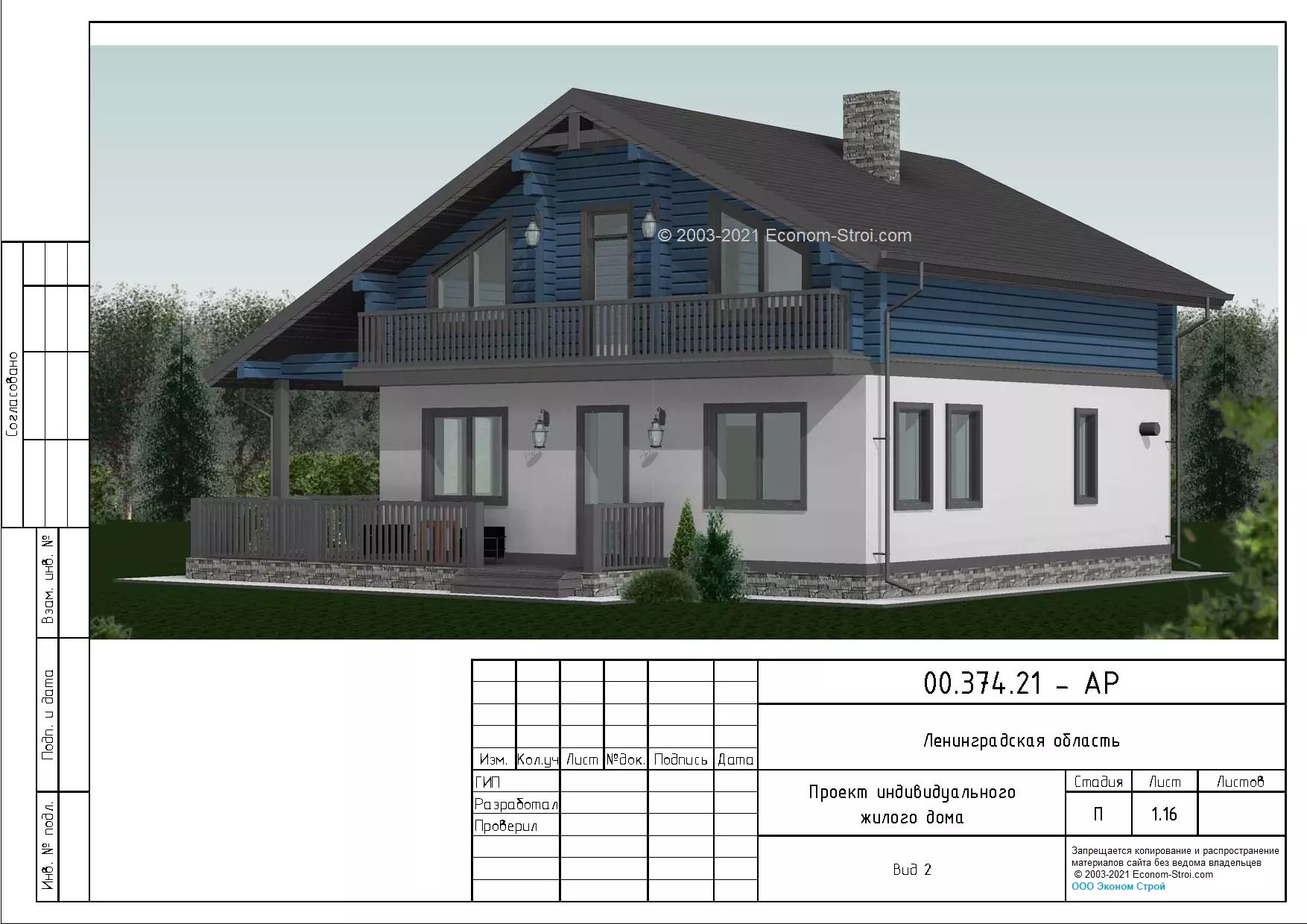

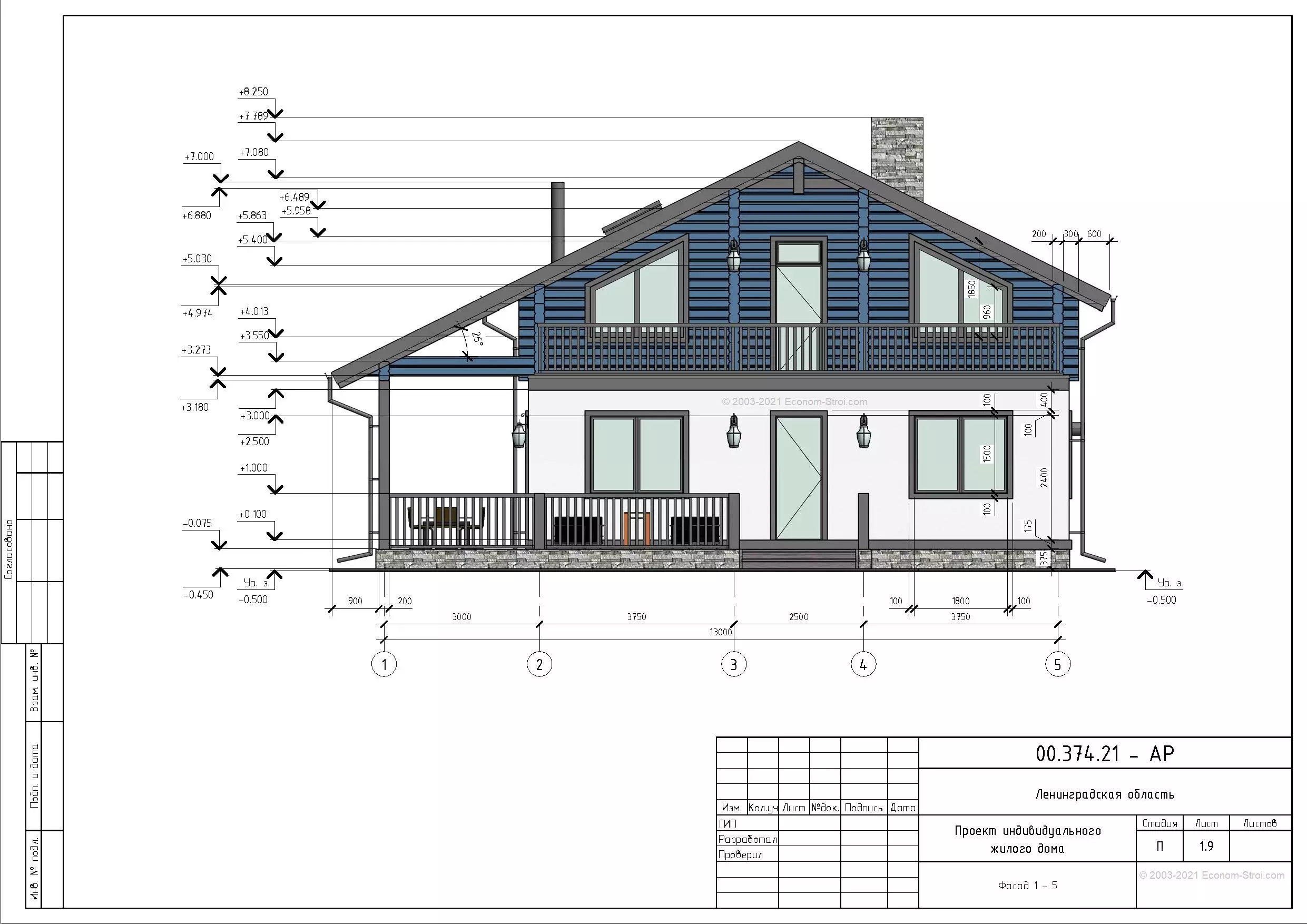

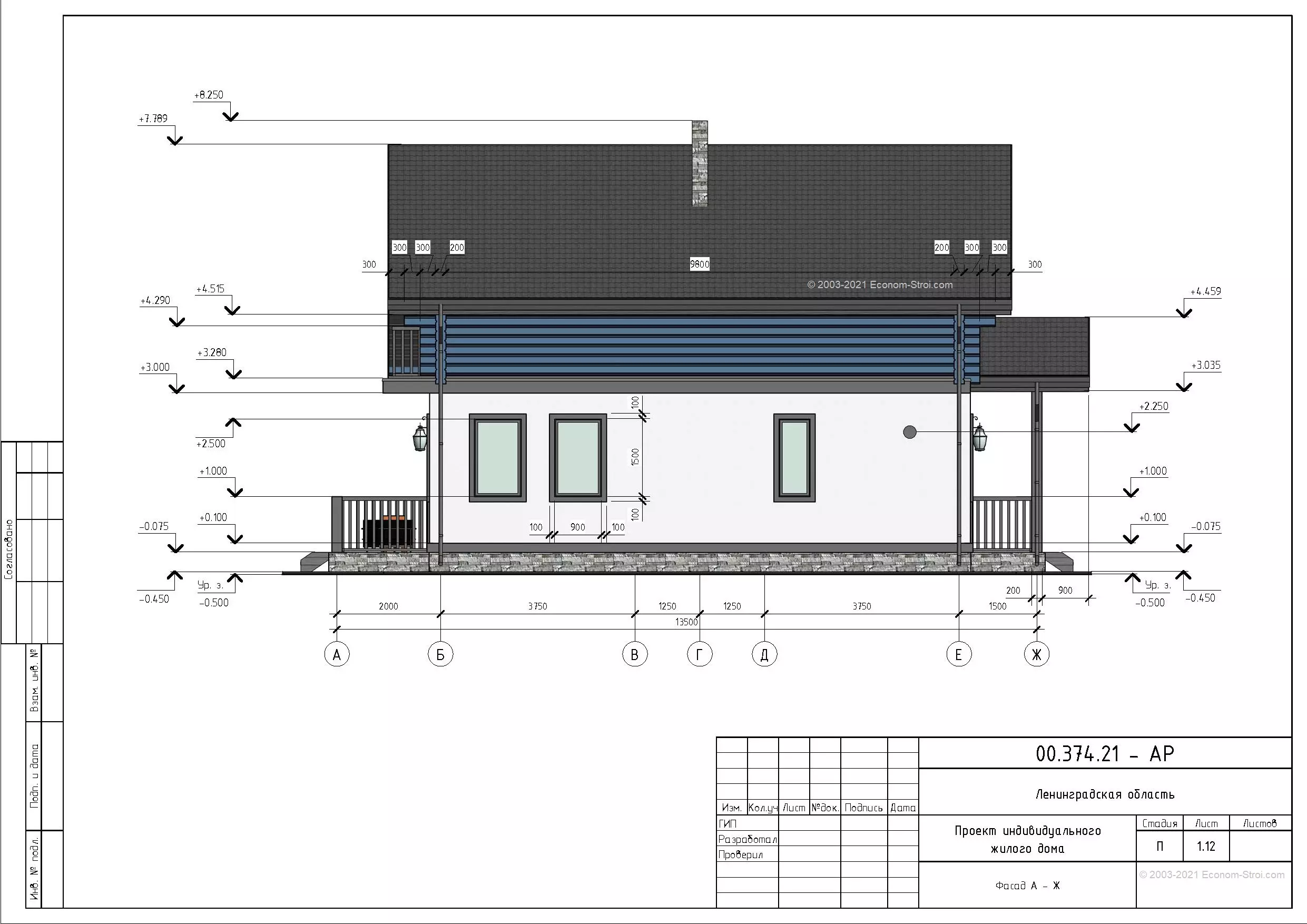

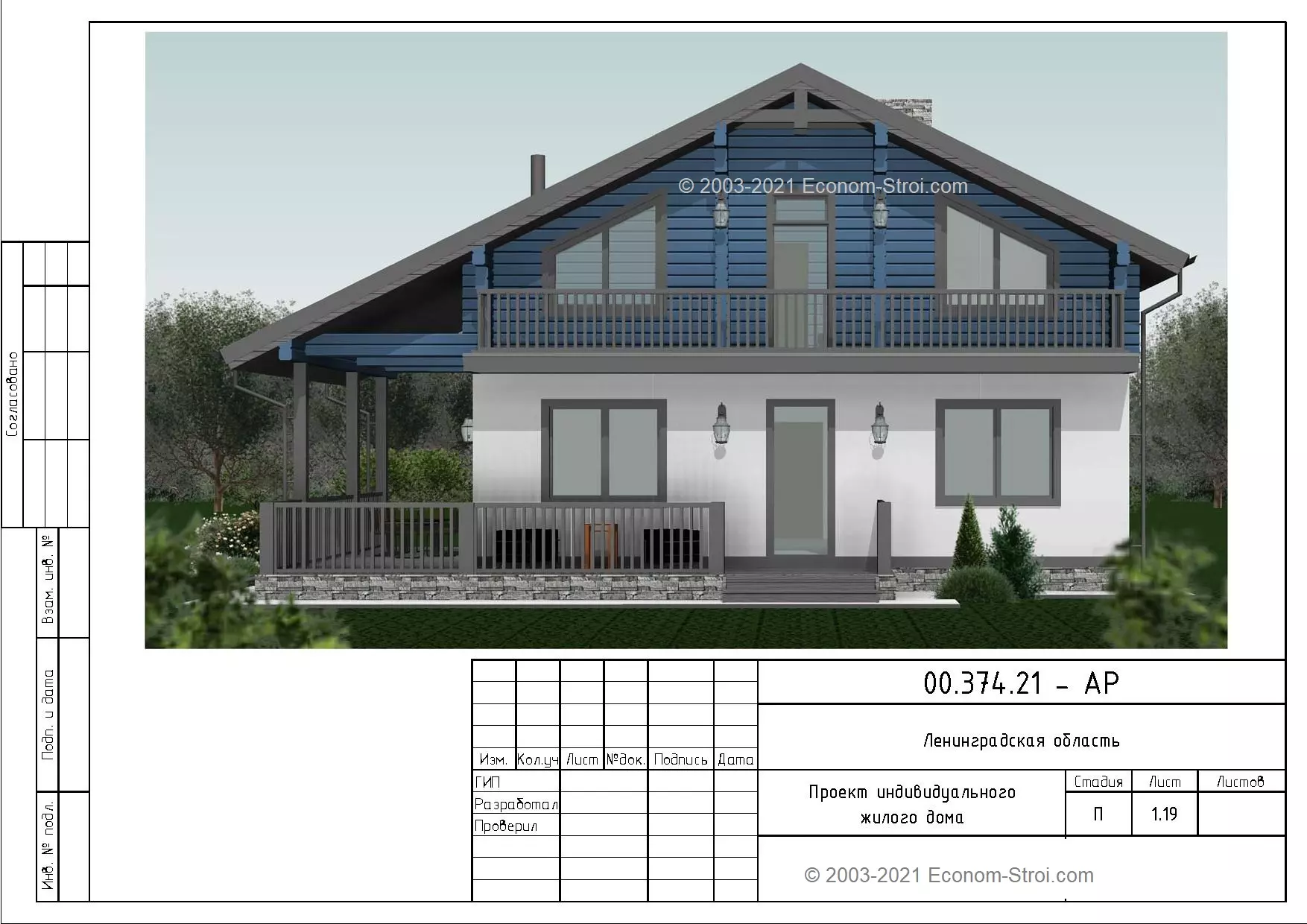

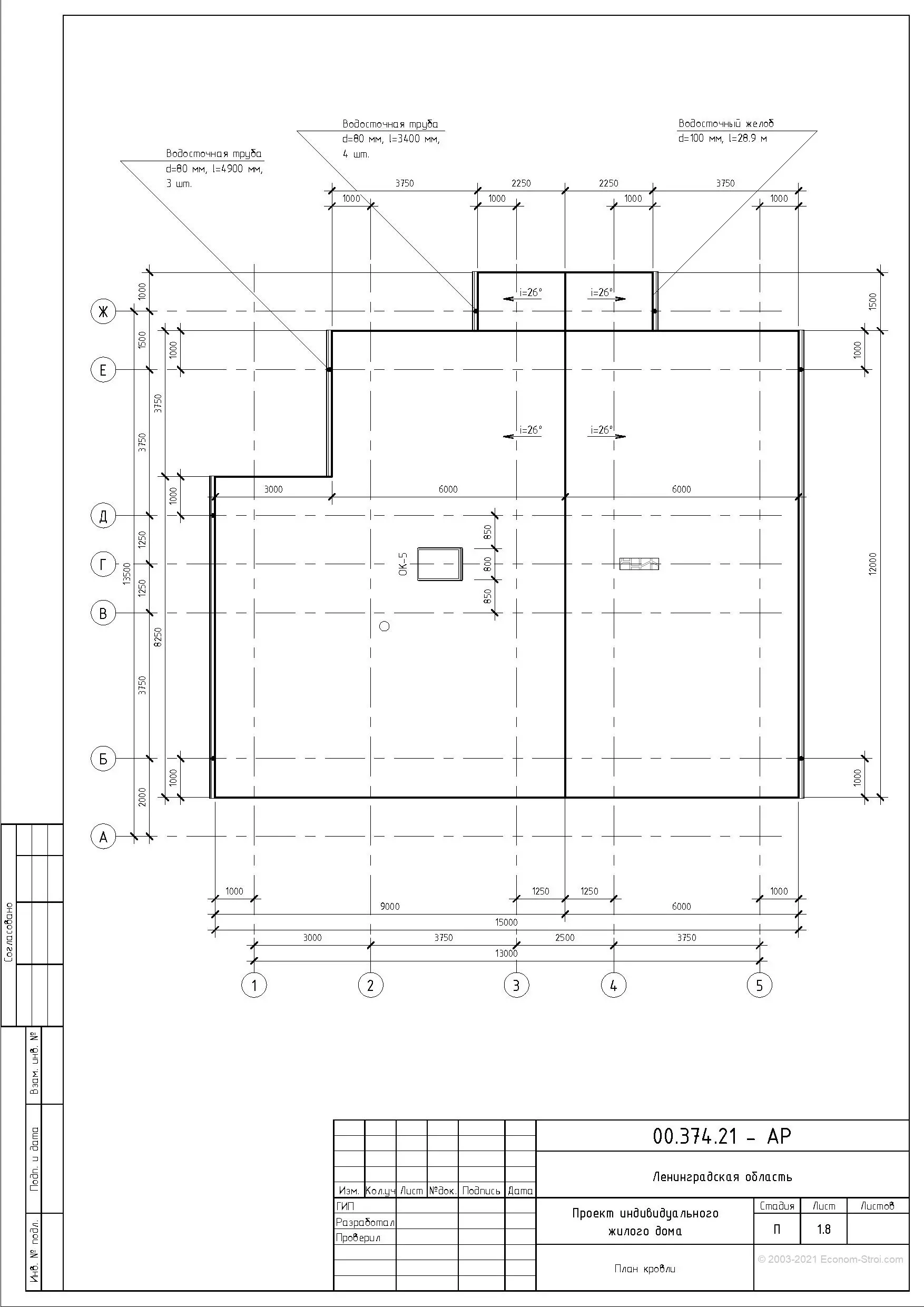

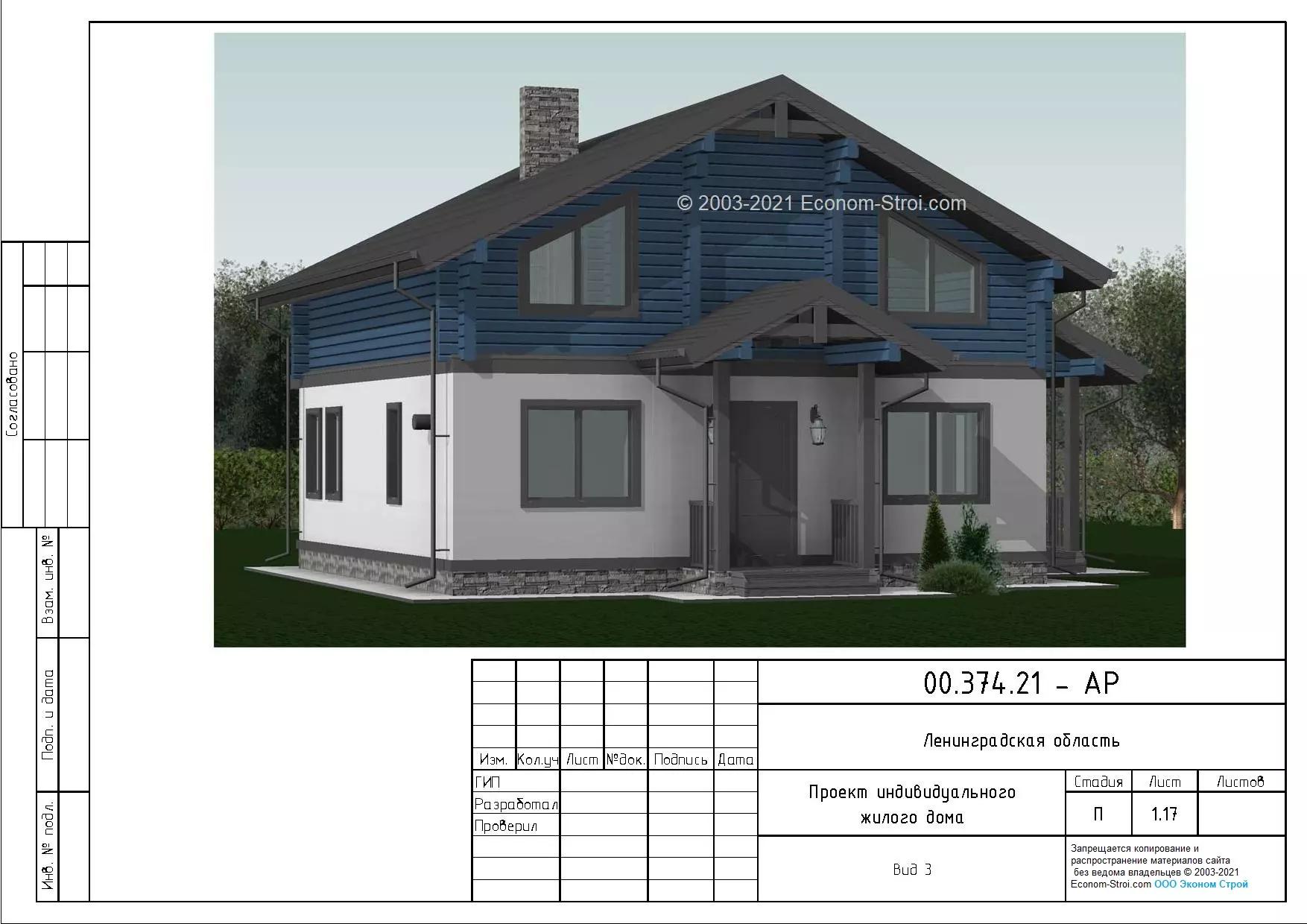

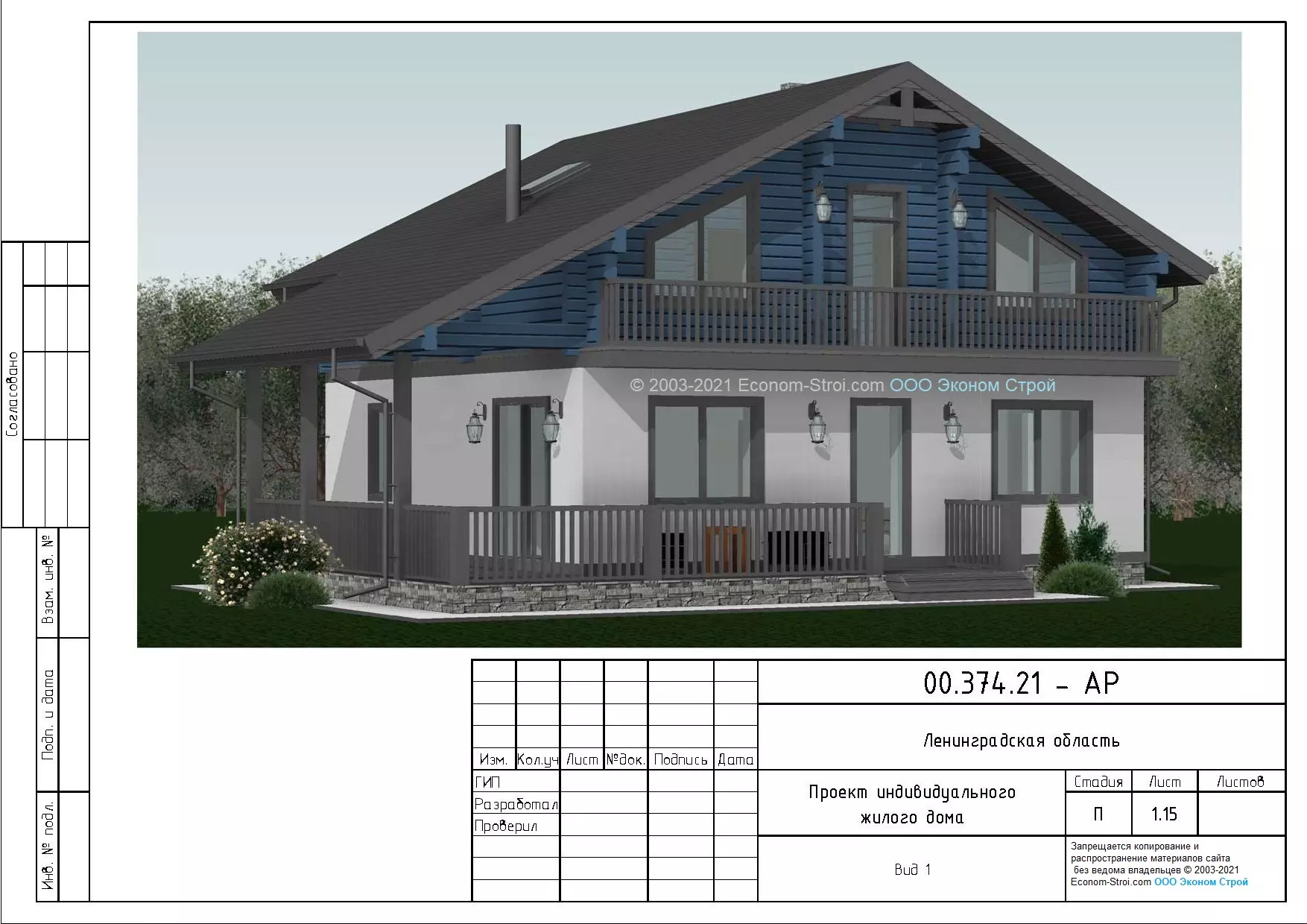

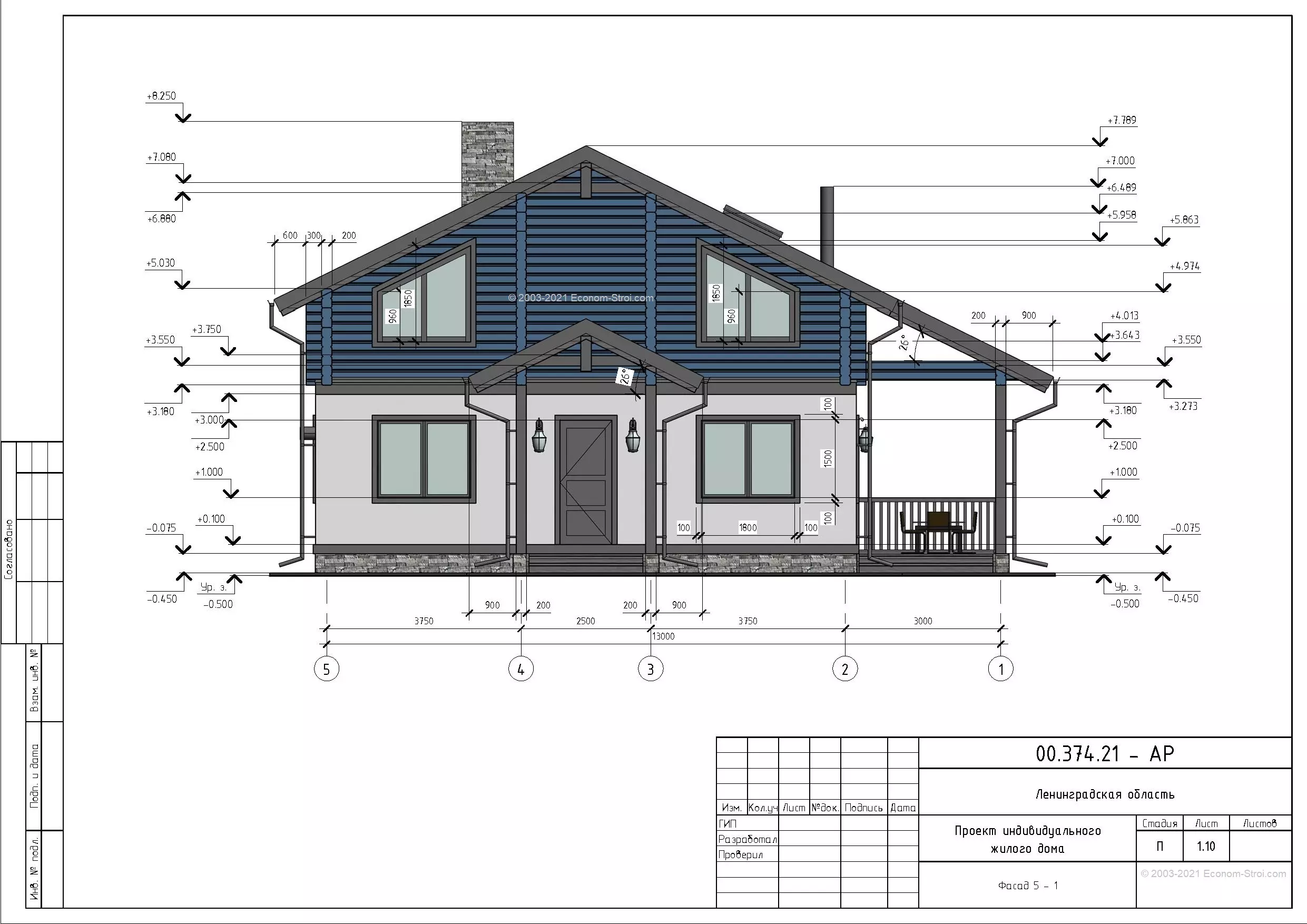

3дание (дом, коттедж) двухэтажное, без подвала, без чердака. Кровля двухскатная (утепленная), второй этаж мансардный.

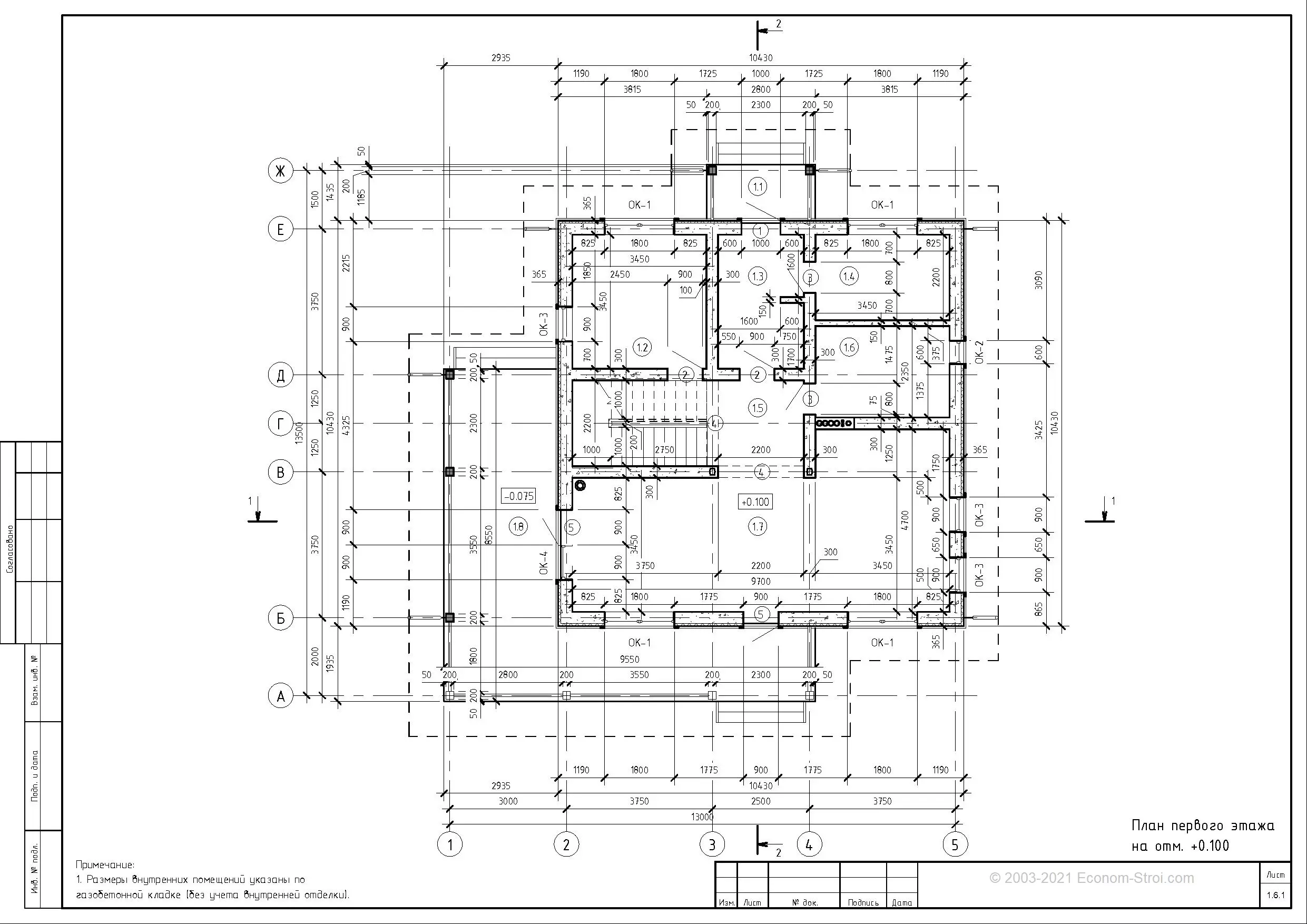

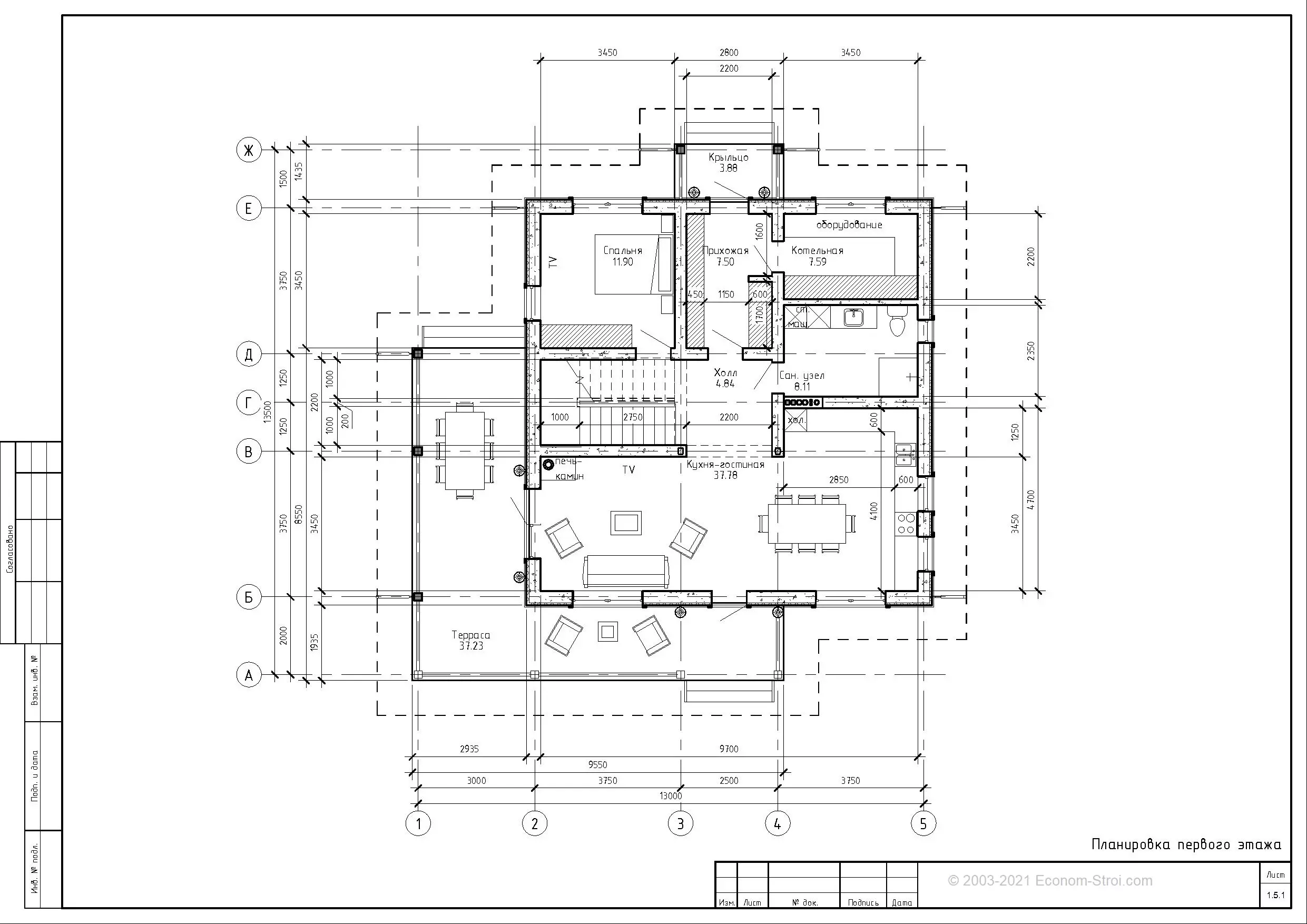

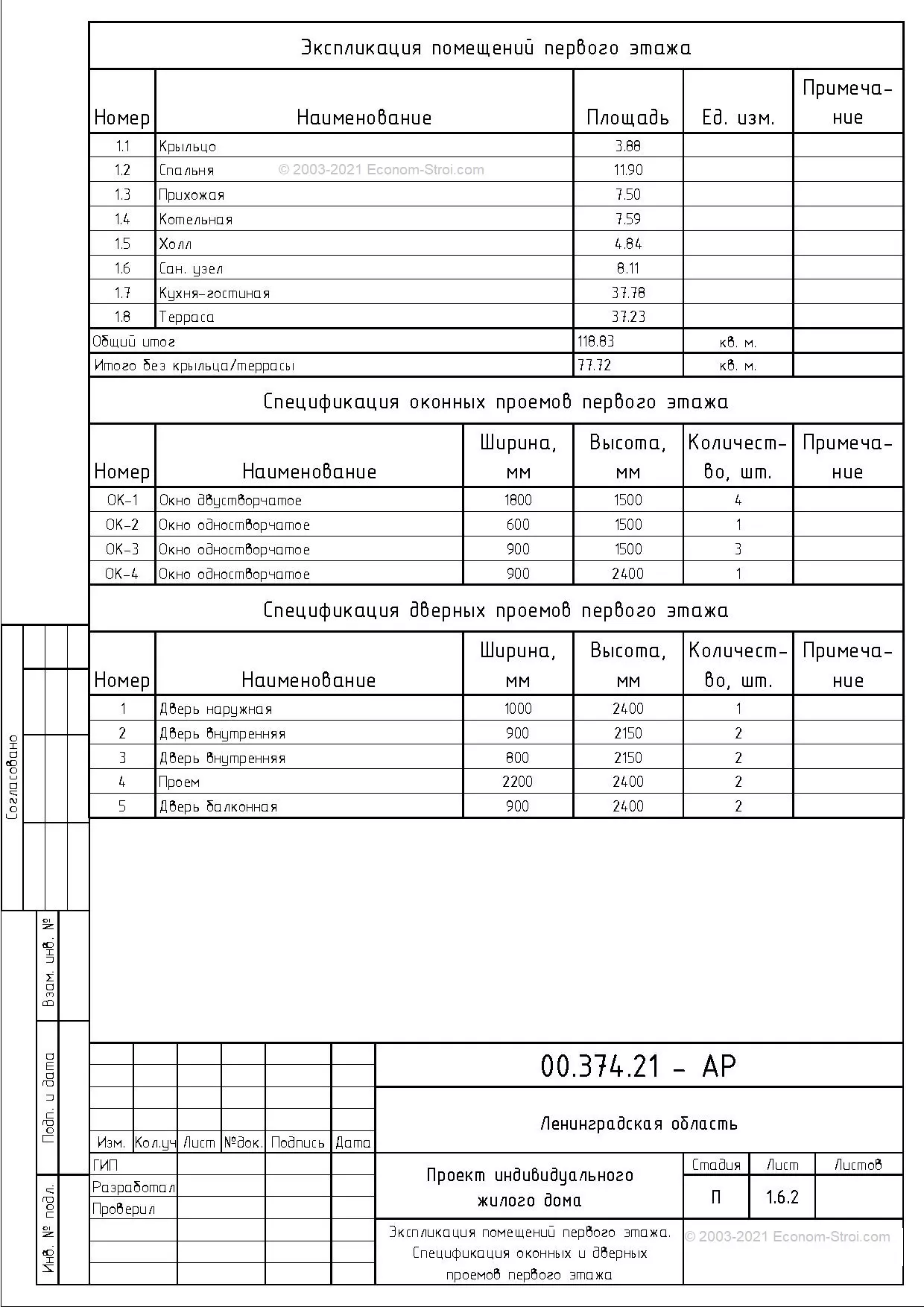

На первом этаже размещаются: кухня-гостиная с выходом на террасу, спальня, сан. узел, холл с лестницей, котельная, прихожая с выходом на крыльцо.

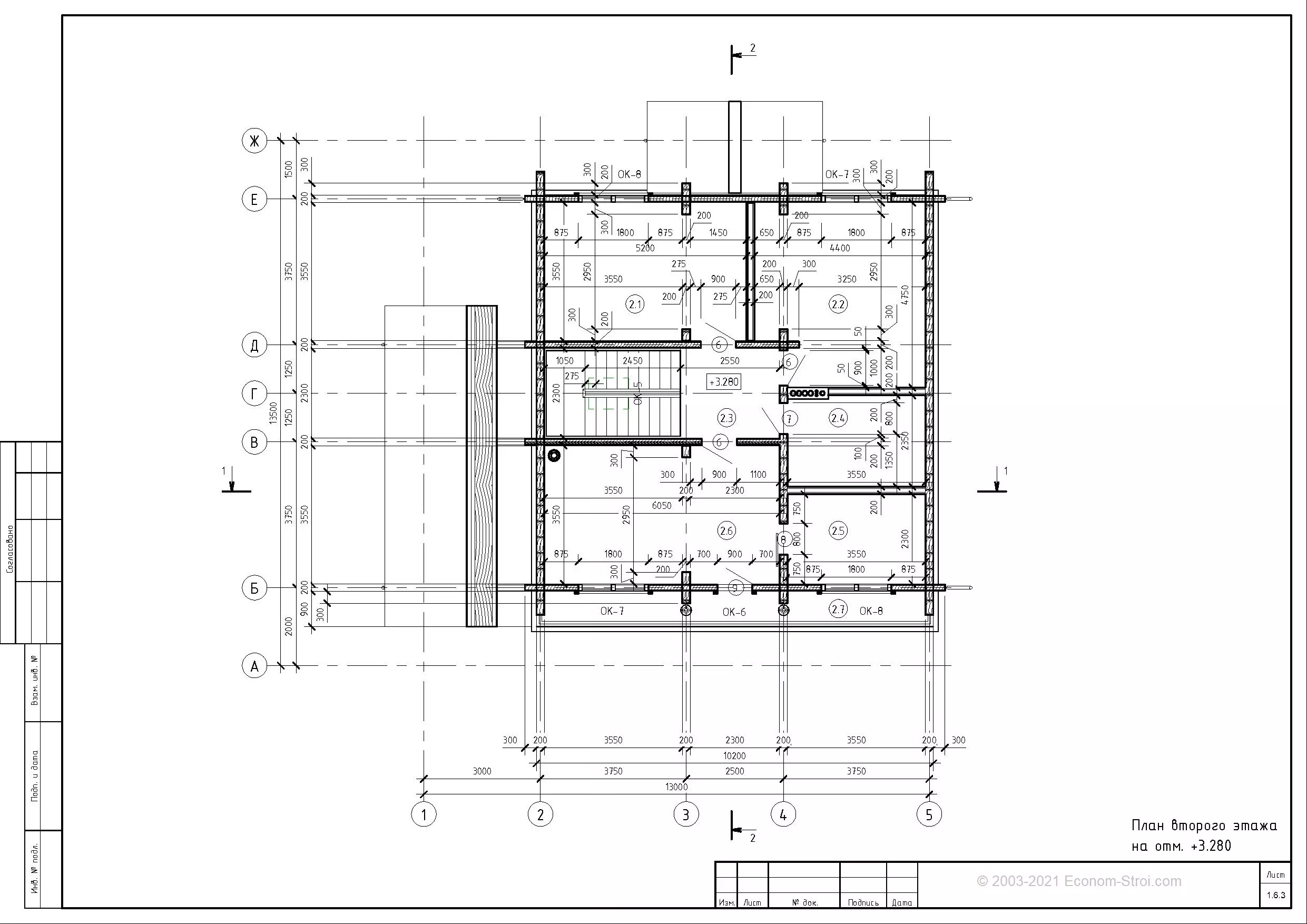

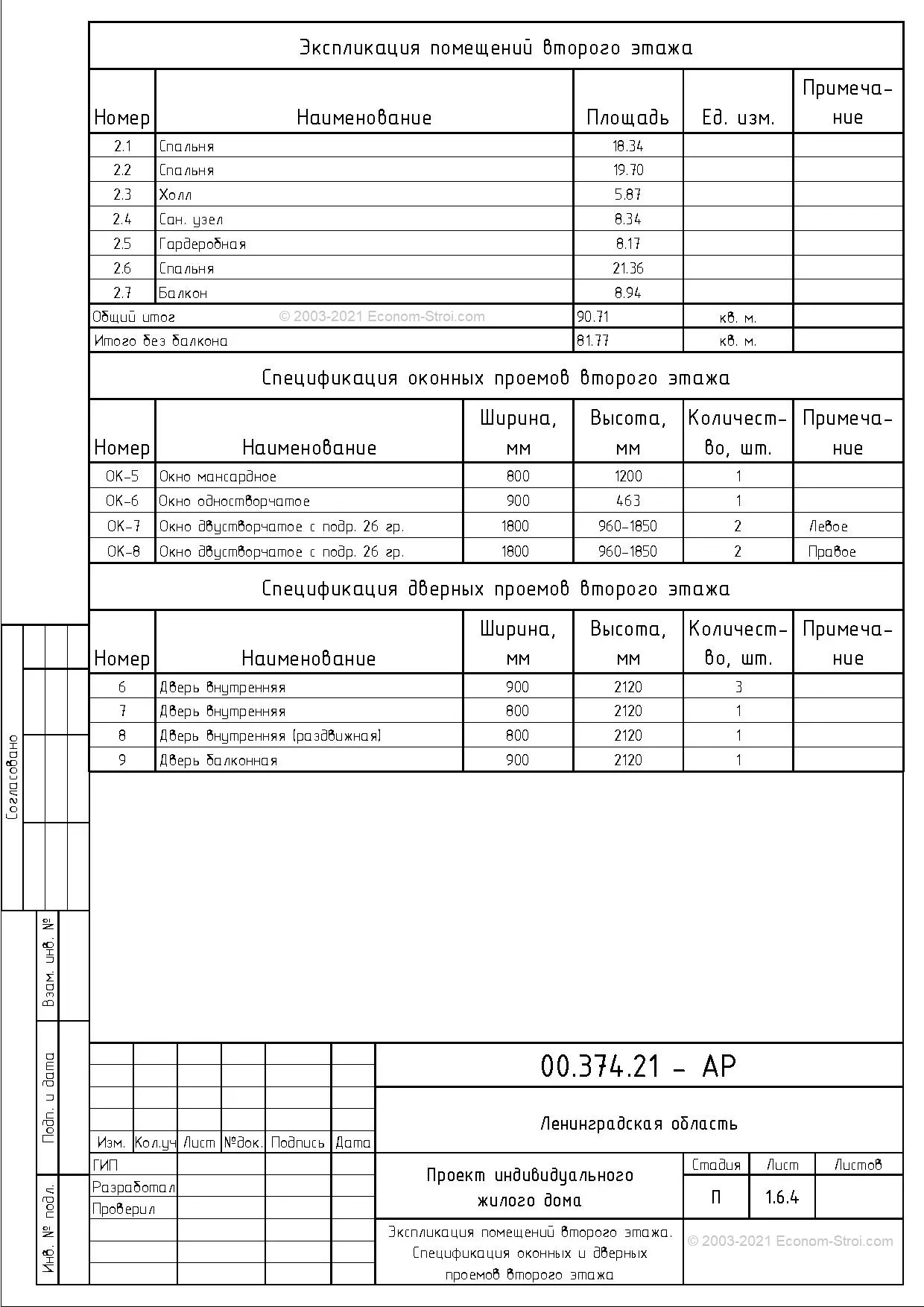

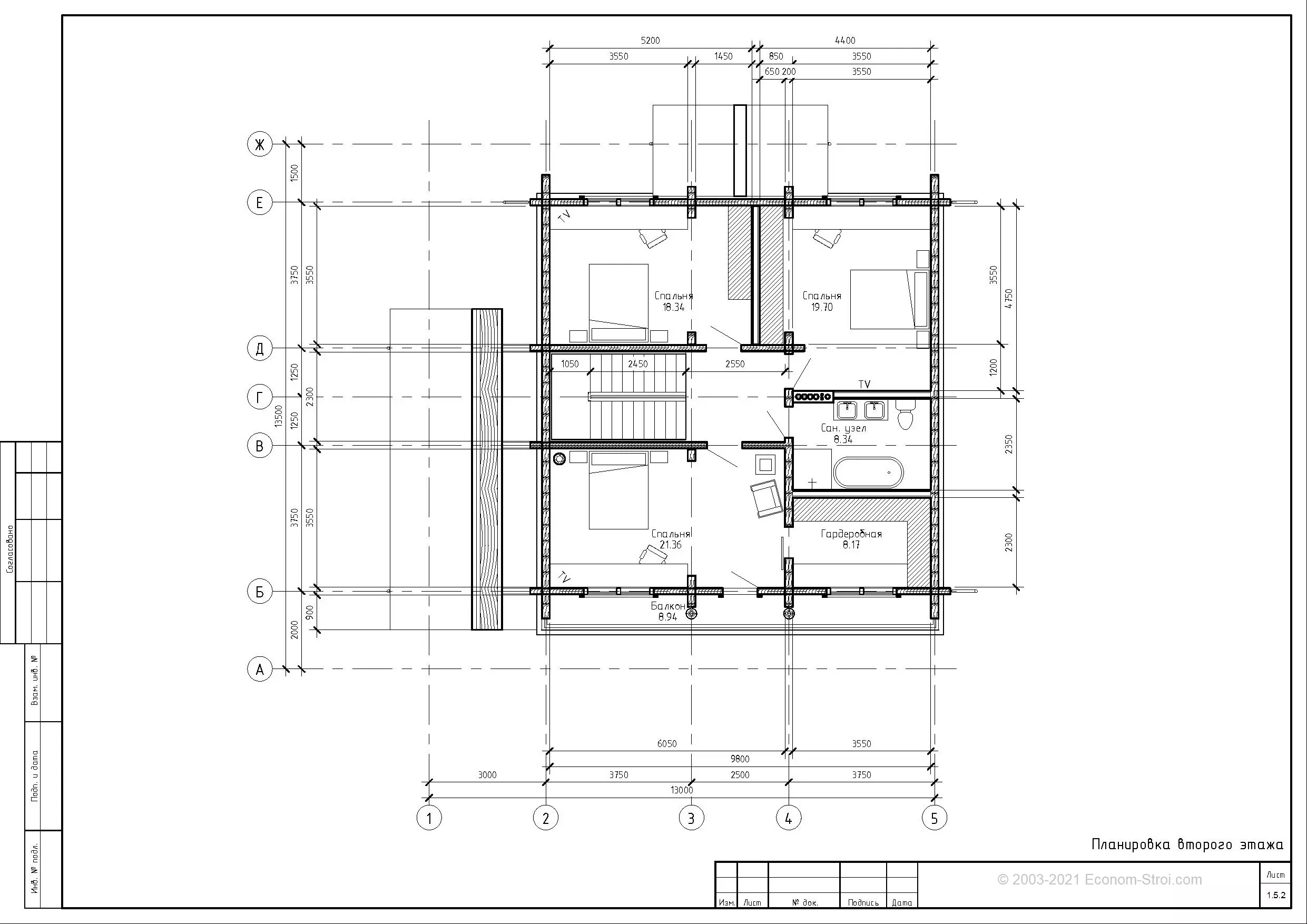

На втором этаже размещаются: три спальни (одна из них с выходом на балкон и собственной гардеробной), сан. узел, холл.

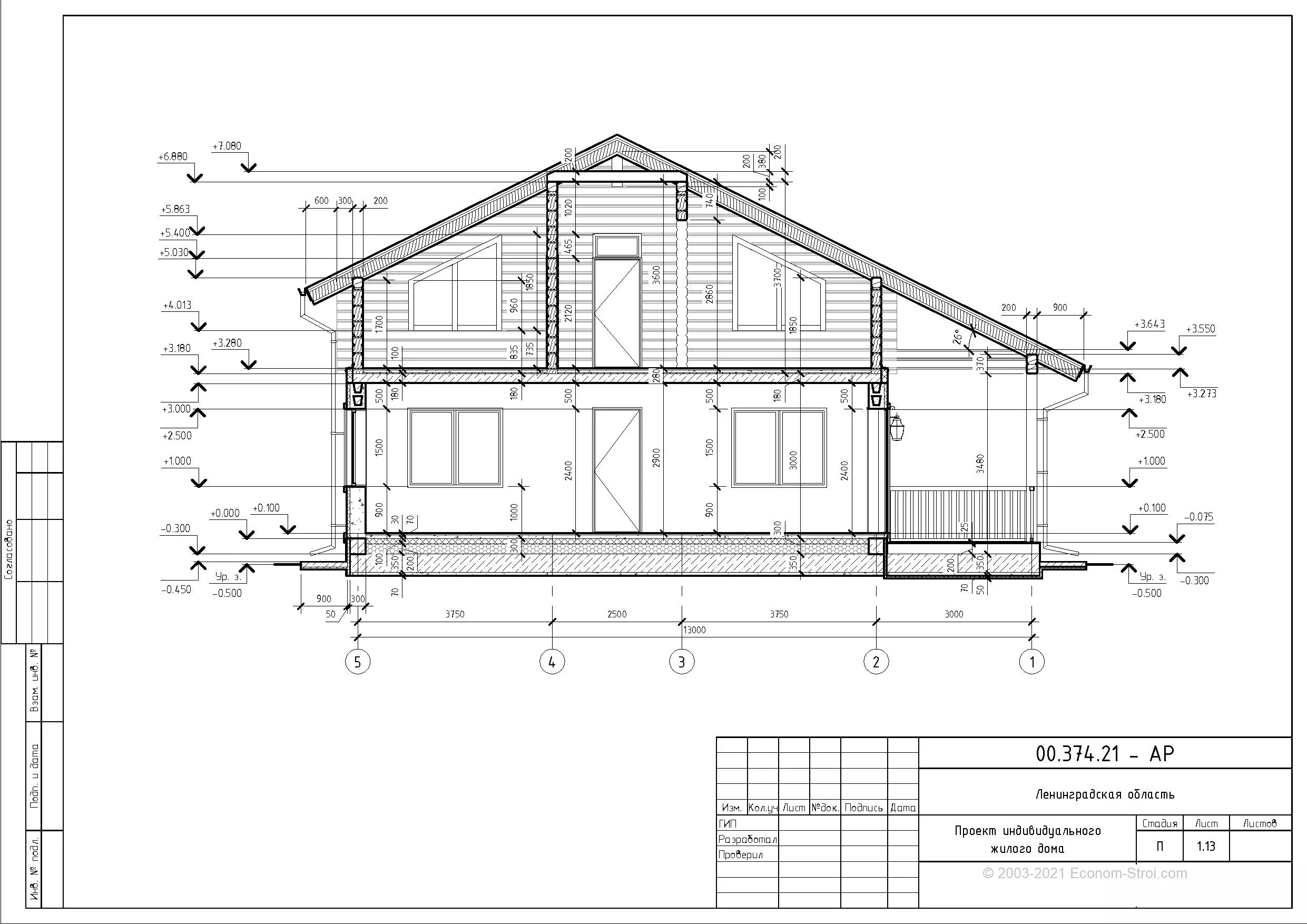

Высота первого этажа: 2900 мм.
Высота второго этажи: 1700-3600 мм.
Конструктивные решения:

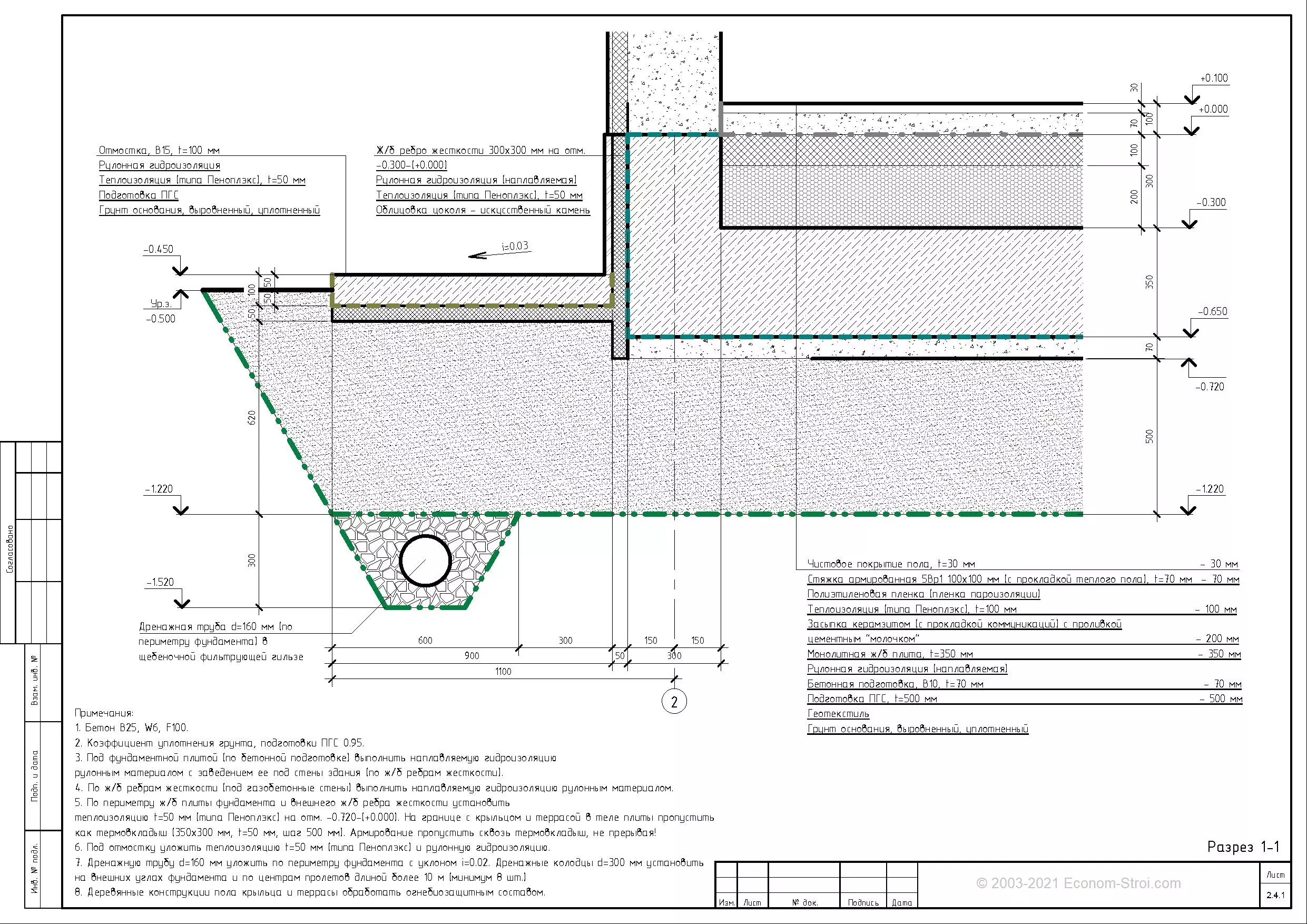

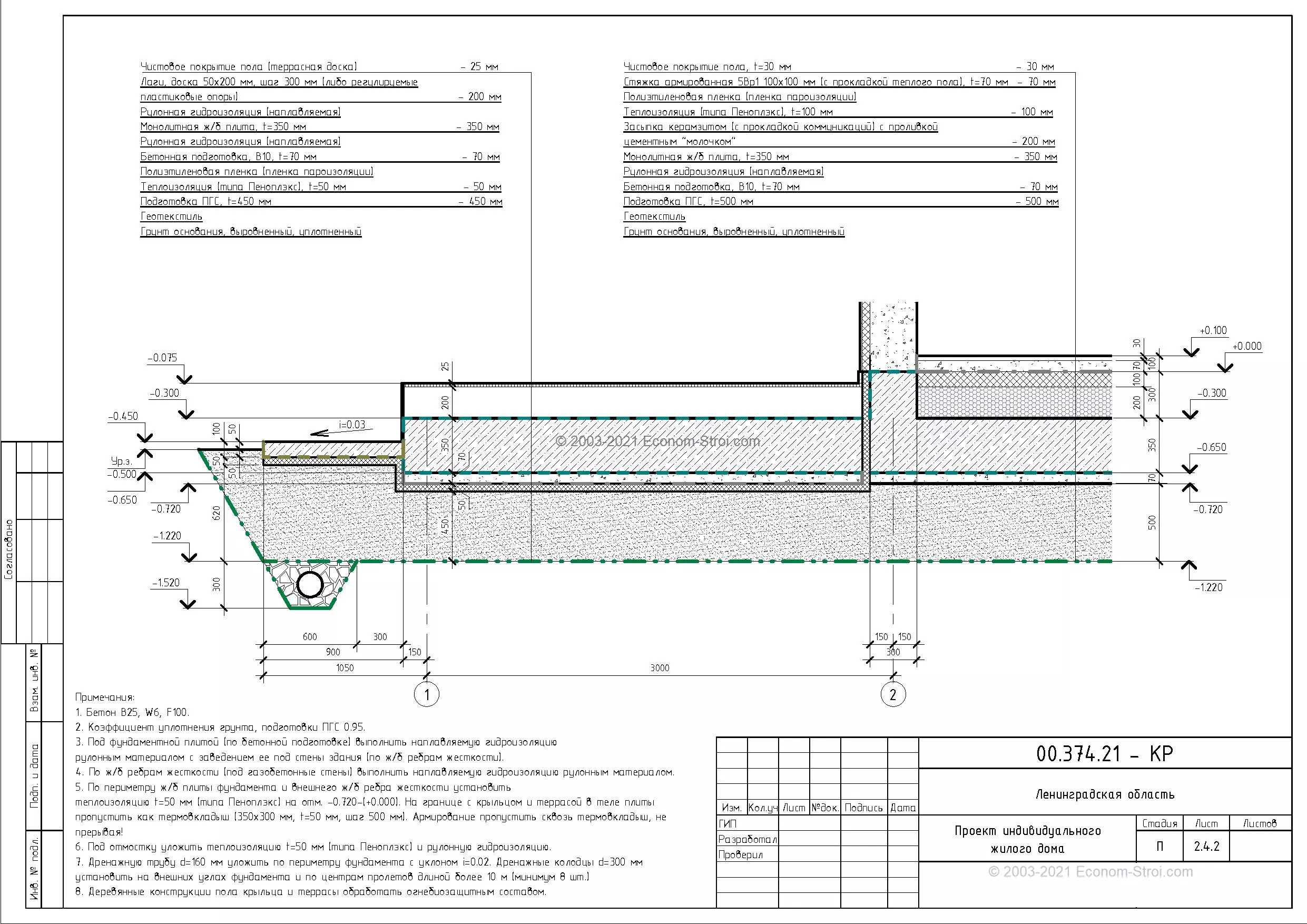

- фундамент - ж/б плитный (с устробством ж/б ребер жесткости);
- несущие стены первого этажа - газобетонные блоки 0500, В2.5, Е50, 300х250х625;

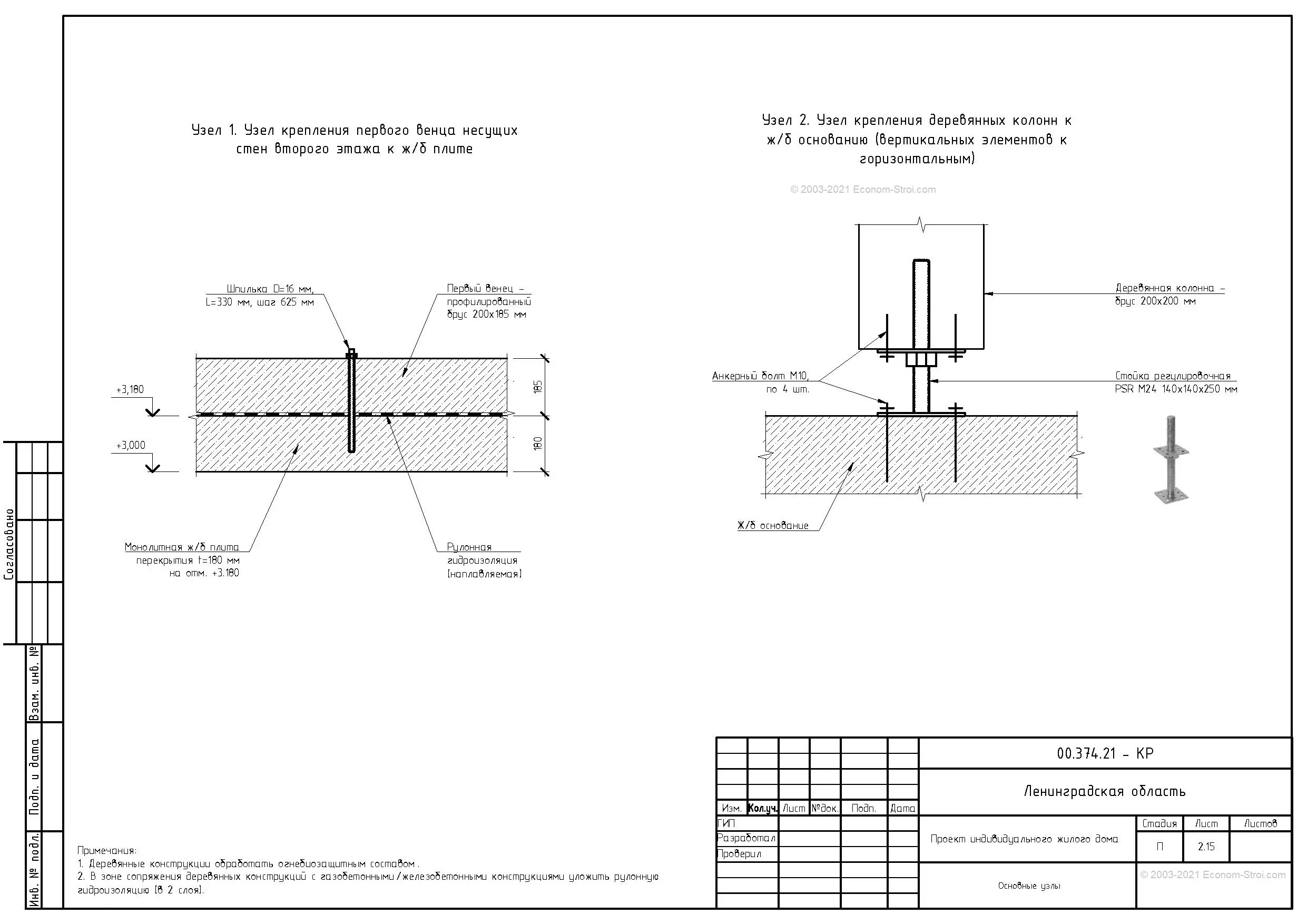

- несущие стены второго этажа - профилированный брус;
- несущие стены первого этажа - газобетонные блоки 0400, В2.5, Е50, 150х250х625;

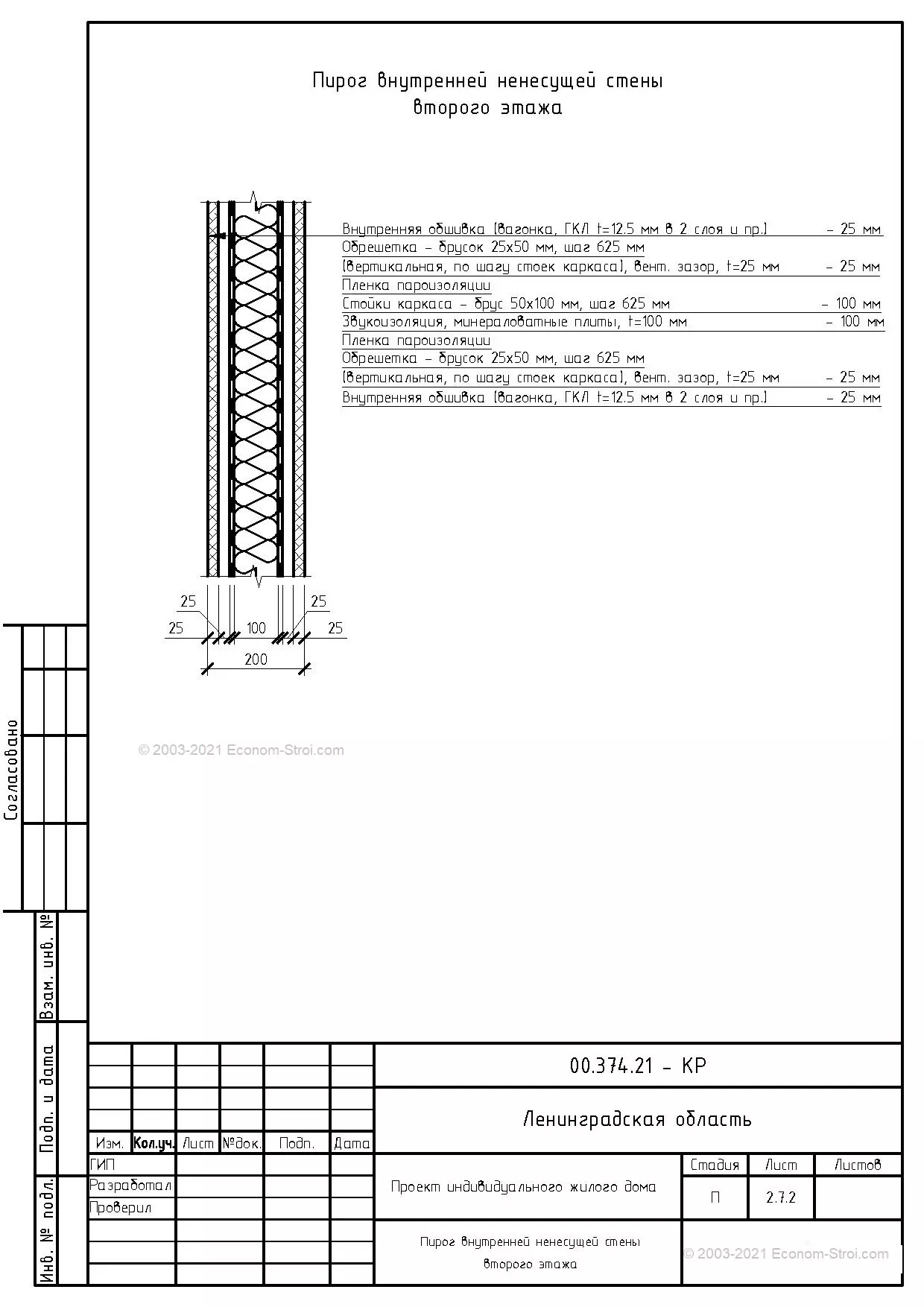

- несущие стены второго этажа - деревянные каркасные;

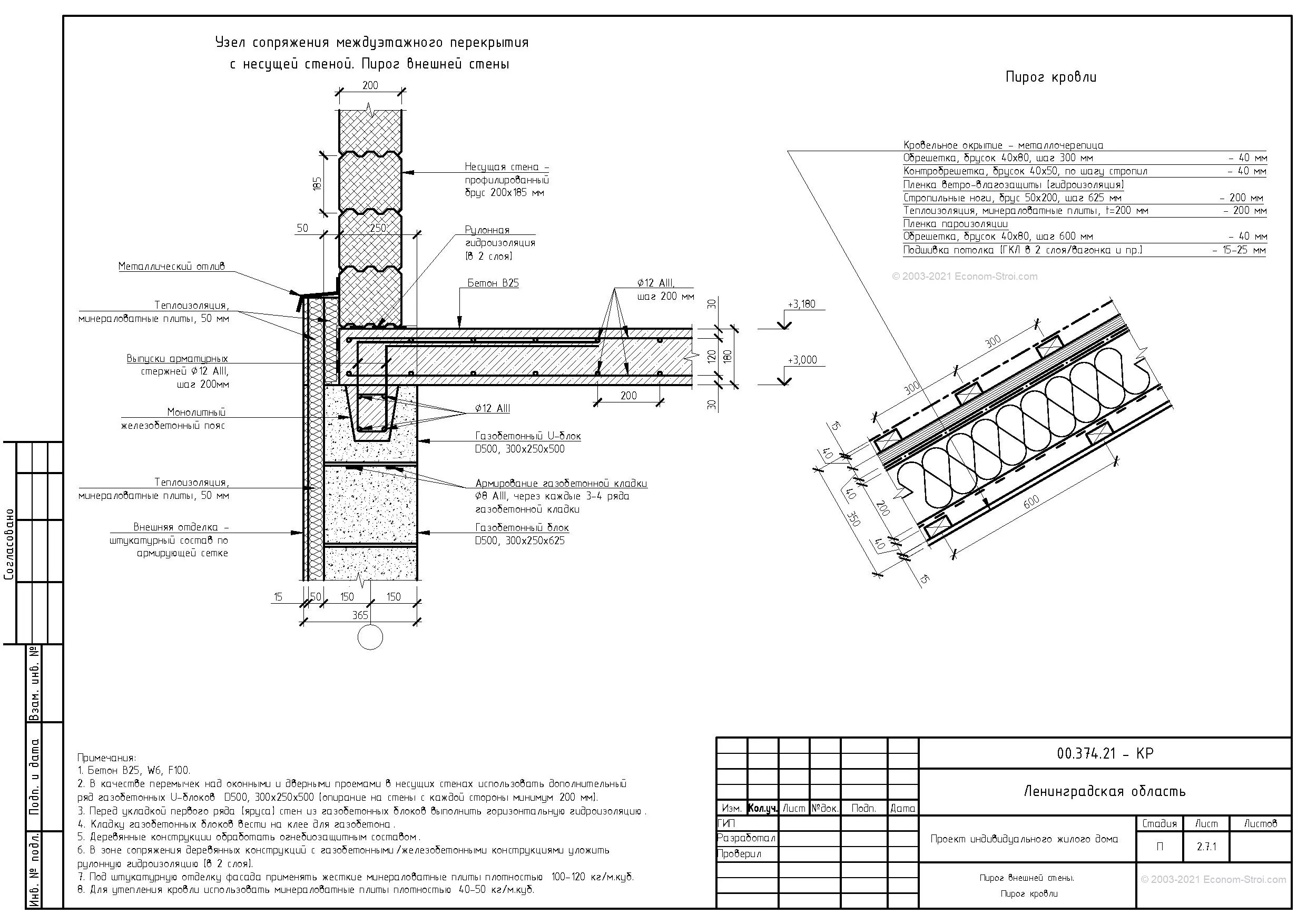

- междэтажное перекрытие - монолитная ж/б плита;

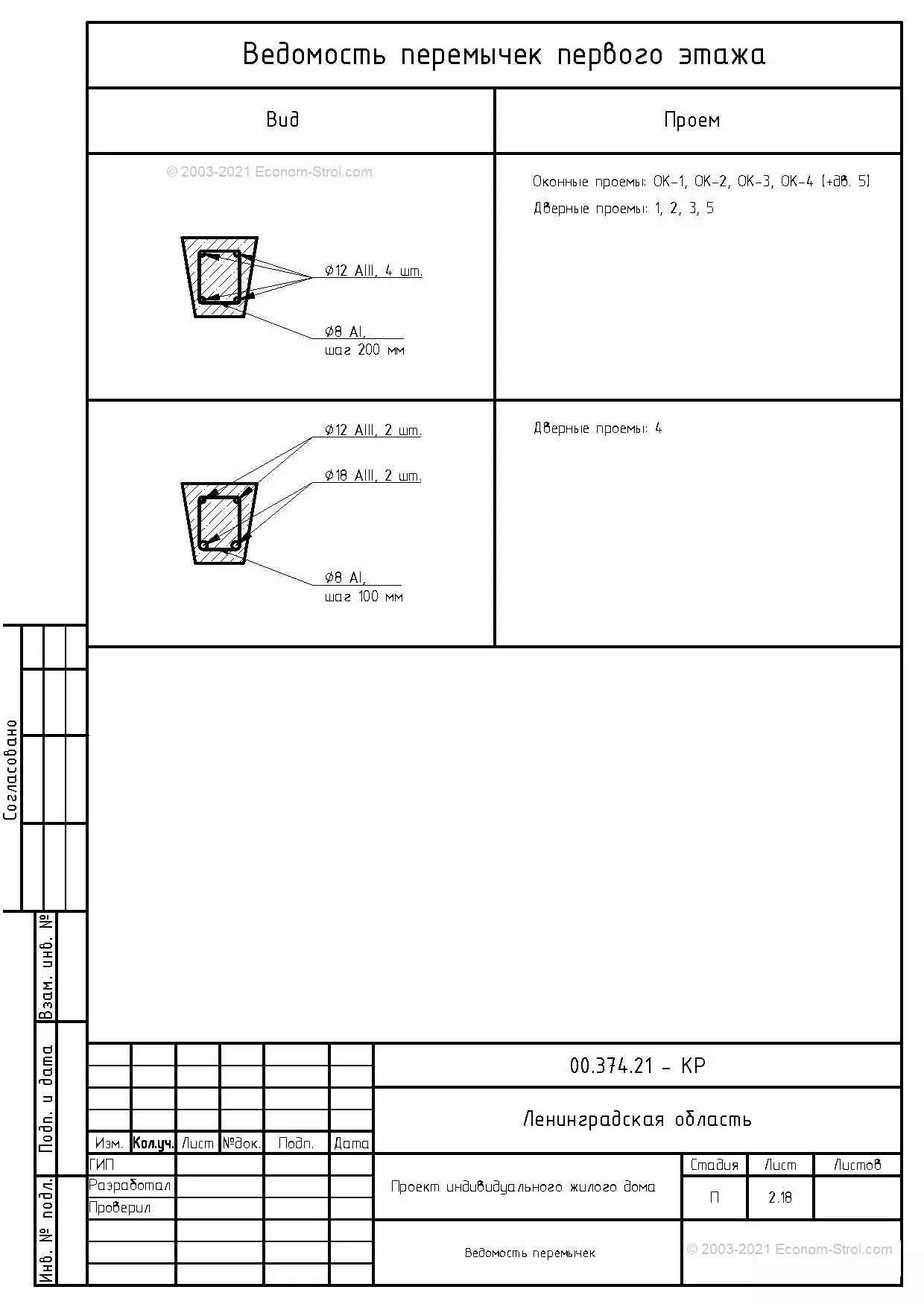

- монолитные ж/б пояса, оконные и дверные перемычки в несущих стенах - газобетонные Ц-блоки 0500, В2.5, Е50, 300х250х500;

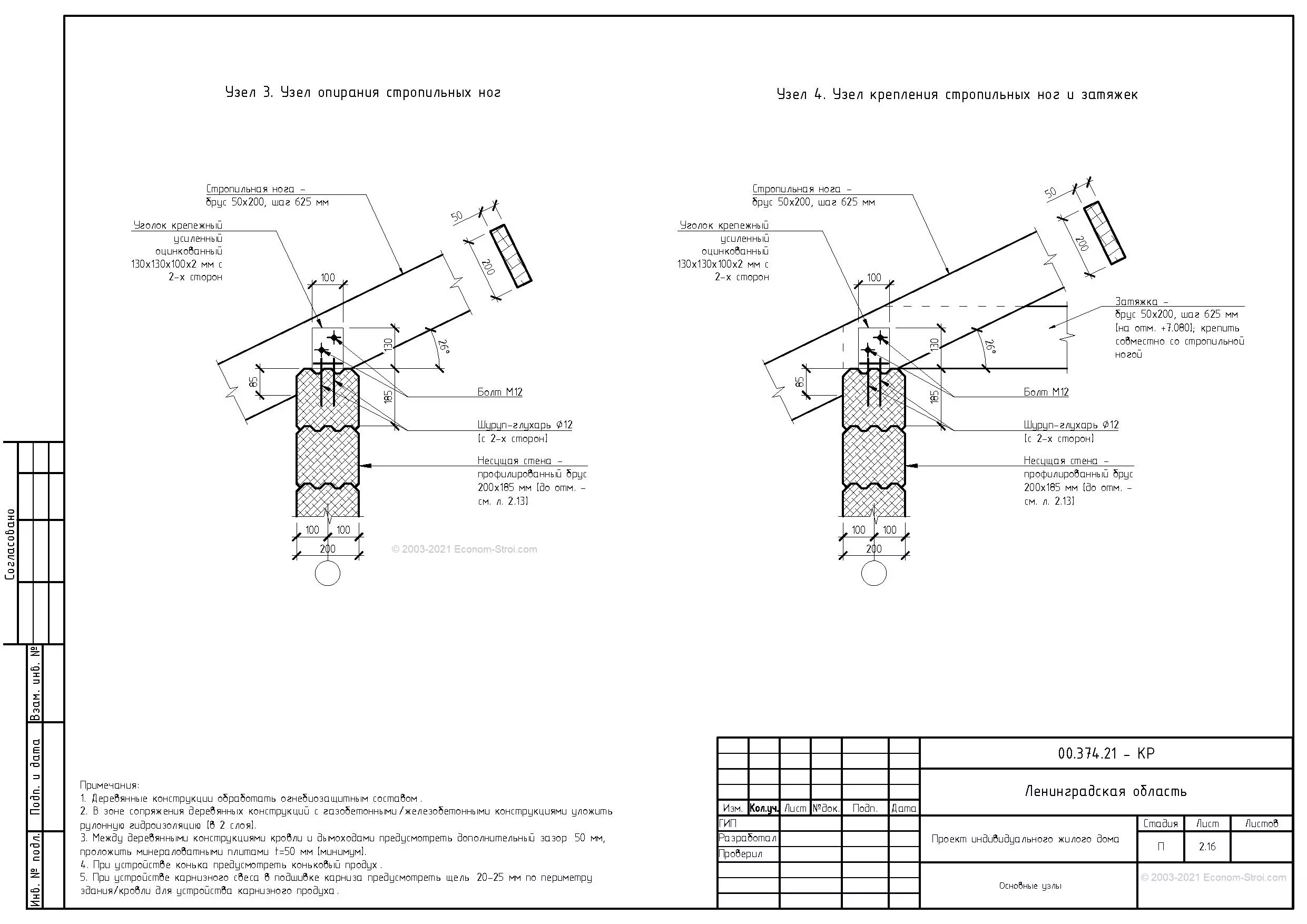

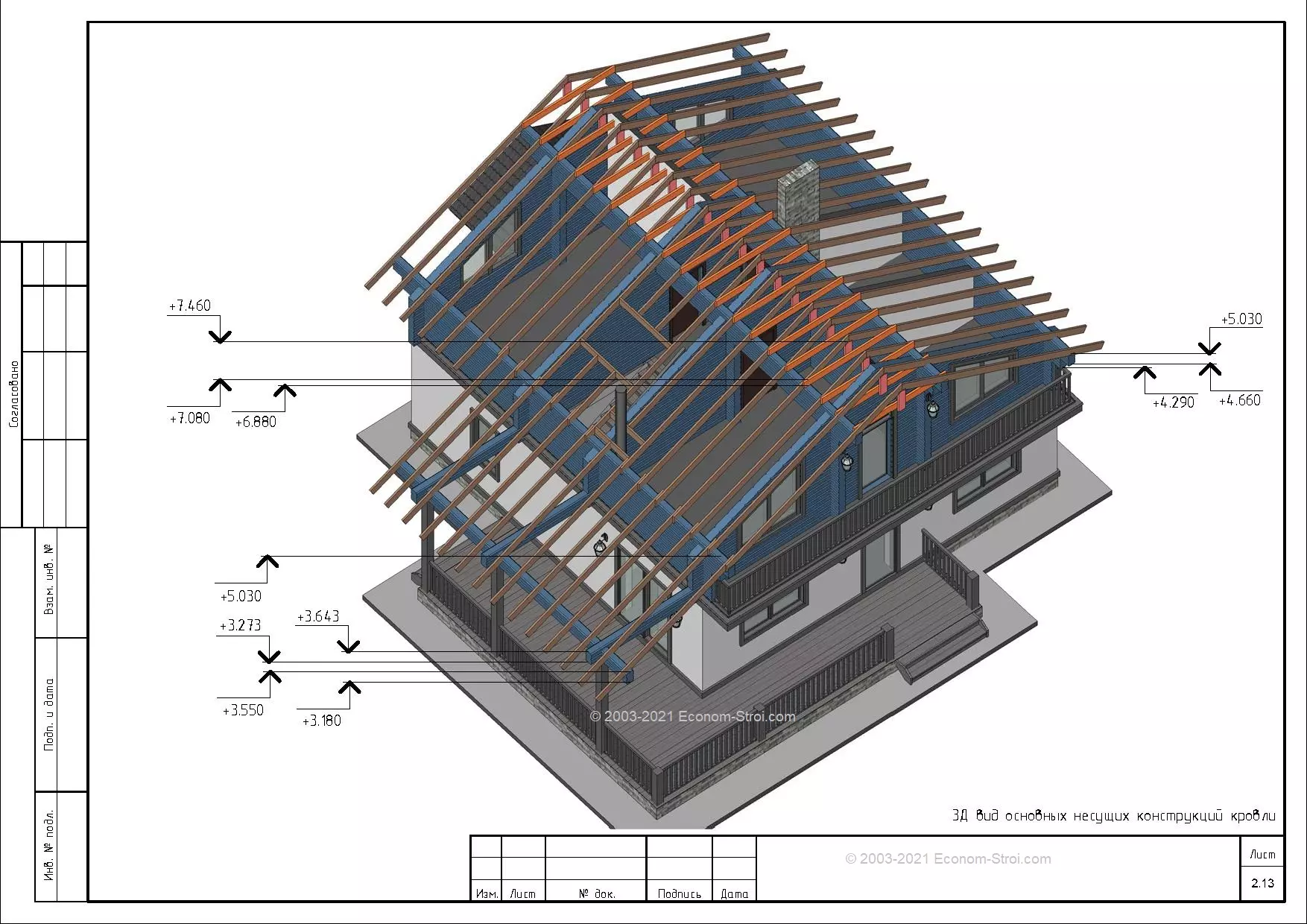

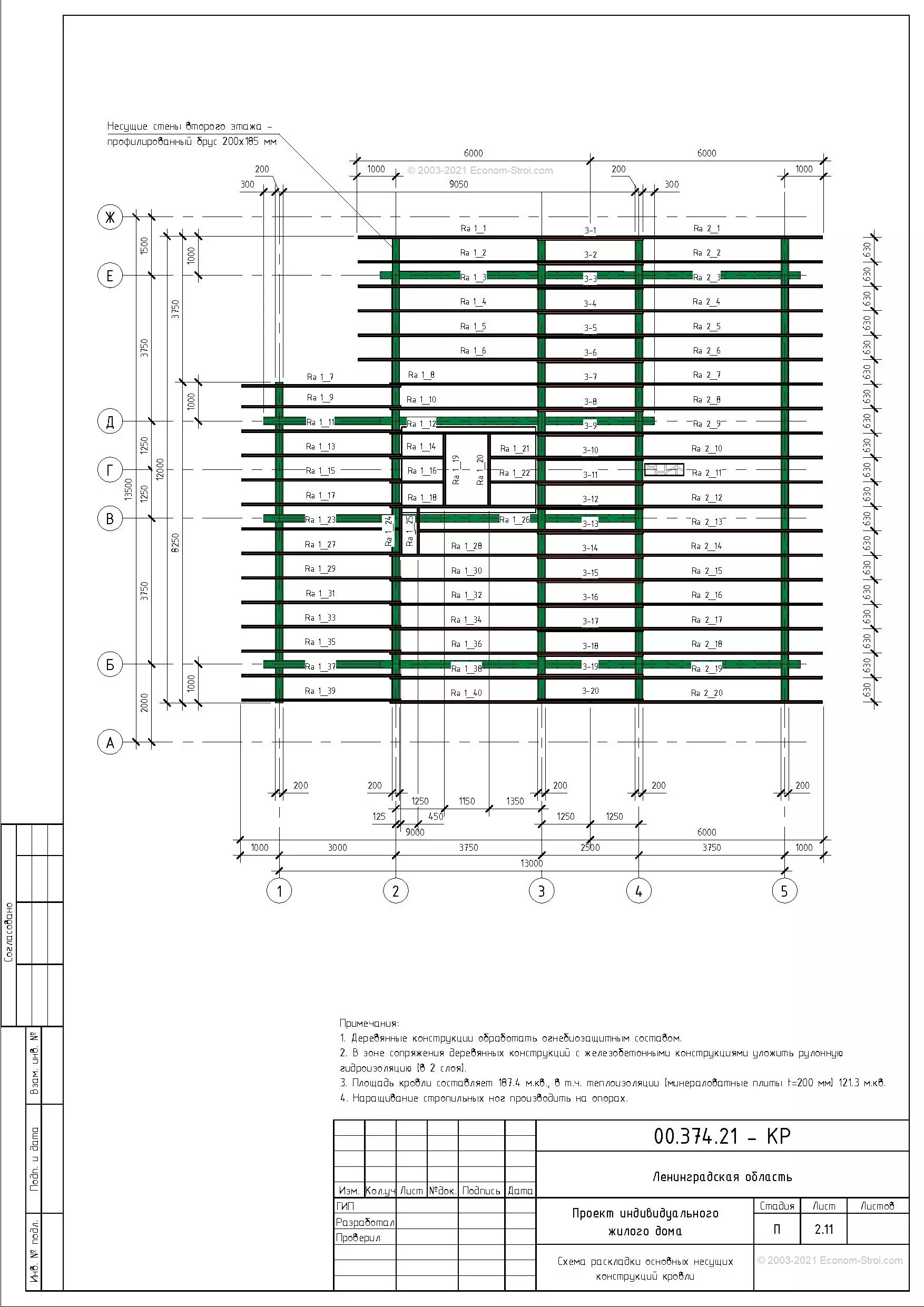

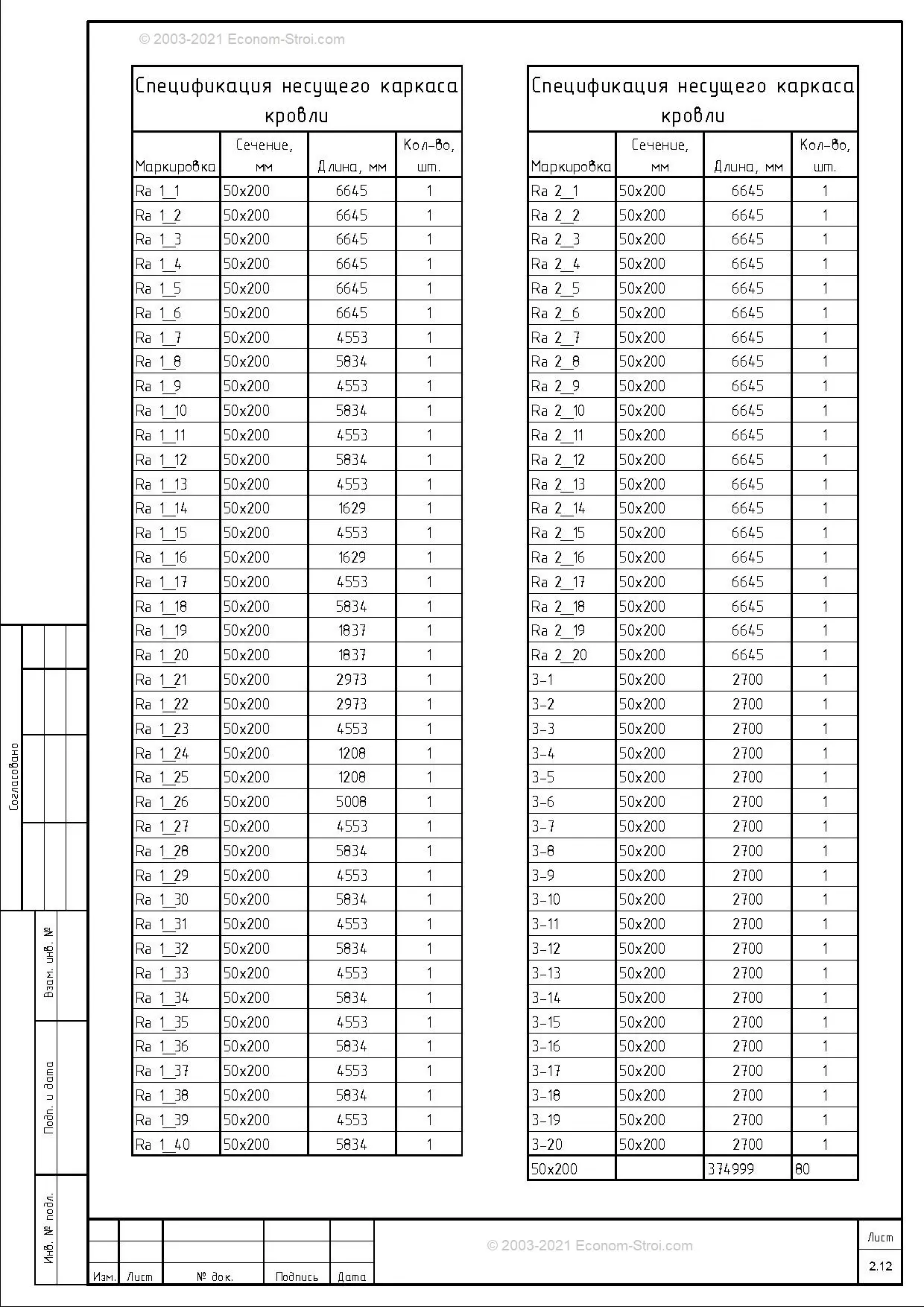

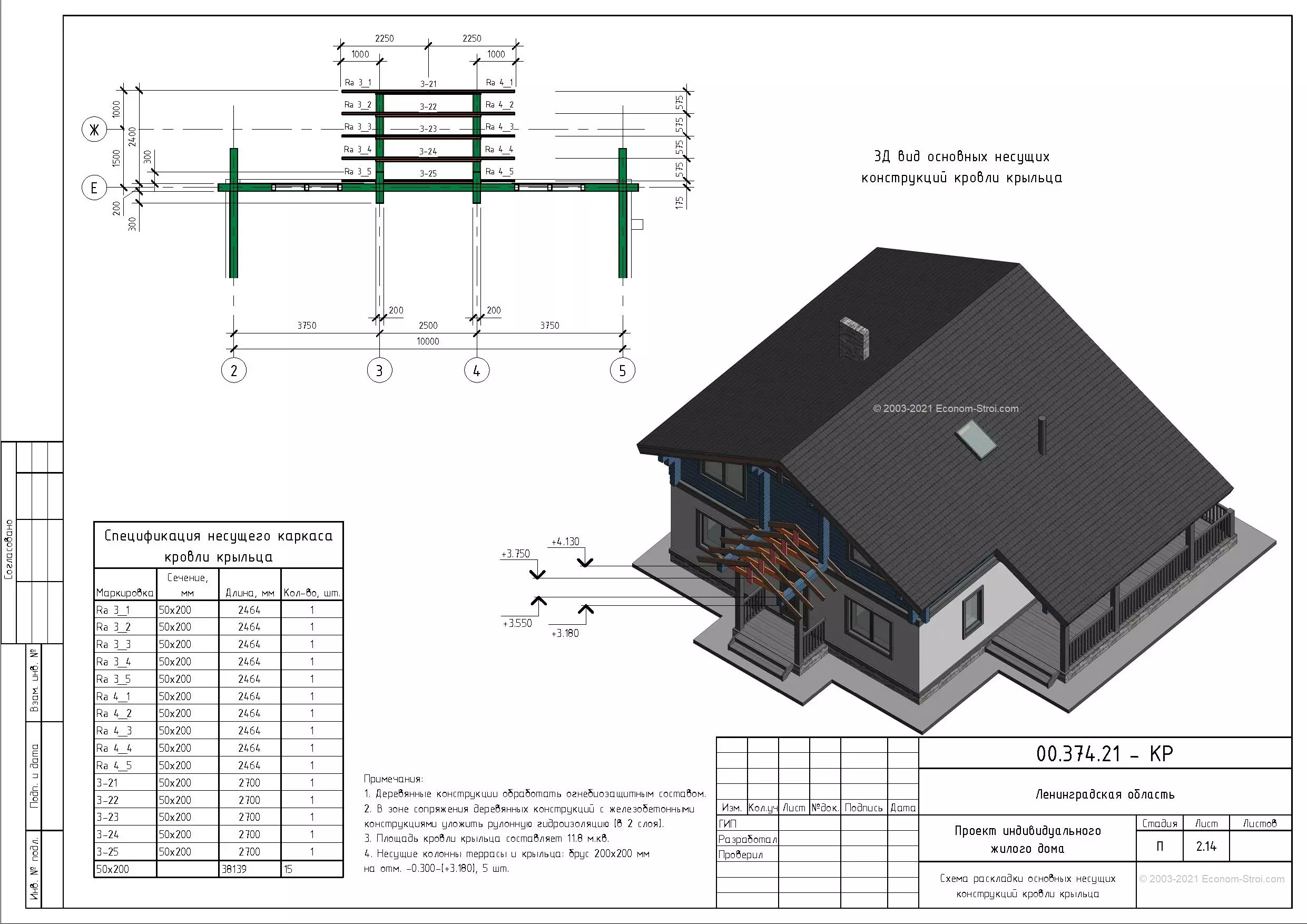

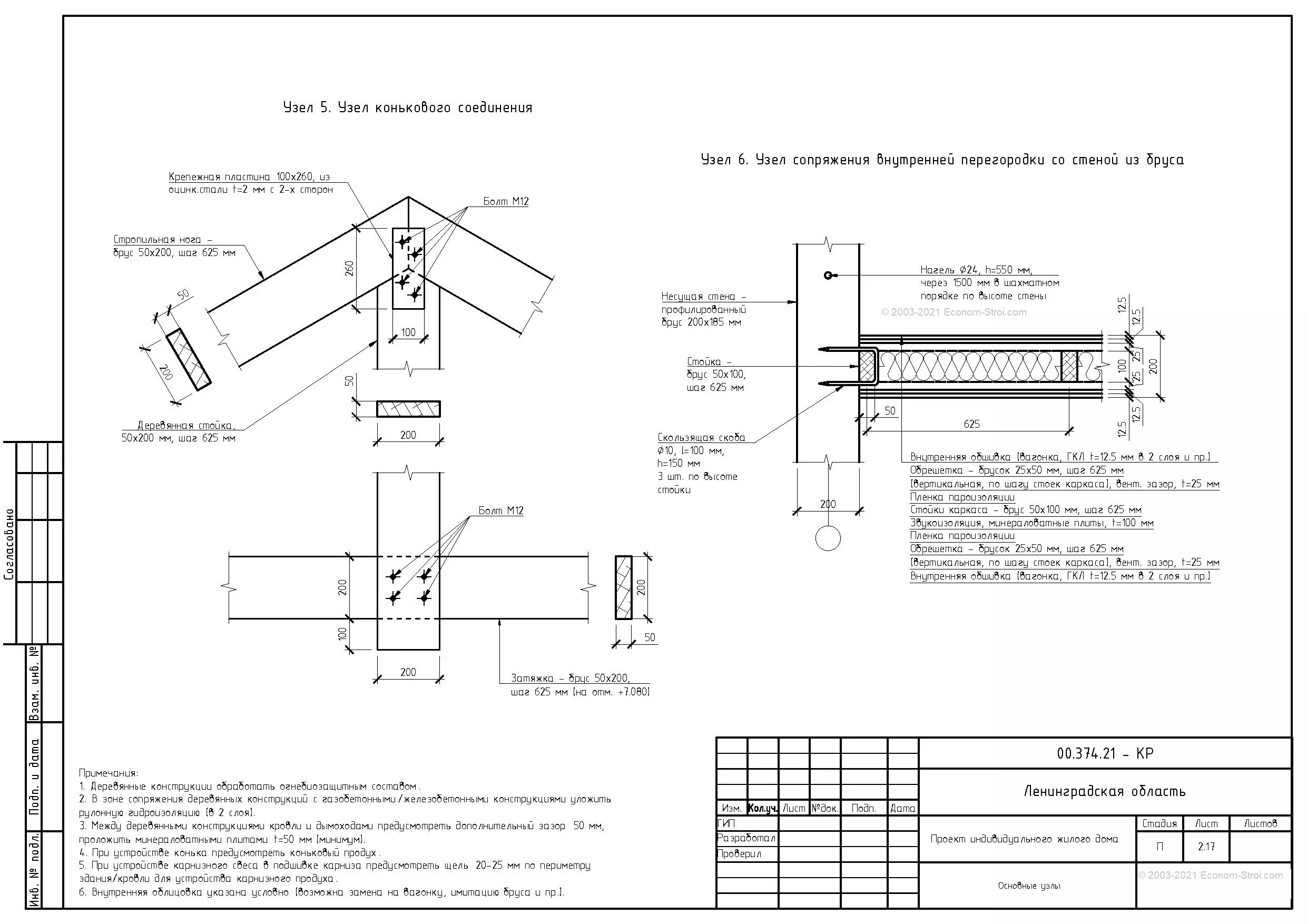

- кровля - деревянная стропильная система (сечение и шаг по проекту);
- оконные блоки и балконные двери - металлопластиковые с двухкамерными стеклопакетами.
Указания по монтажу:
Работы по устройству основания и фундамента здания производить в соответствии с СП 45.13330.2012 "Земляные сооружения, основания фундаменты”, СП 50-101-200% "Проектирование и устройство оснований и фундаментов зданий и сооружений".
Работы по монтажу фундамента, перекрытия, стен, кровельных конструкций производить в соответствии с СП 70.13330.2012 "Несущие и ограждающие конструкции”.
Работы по устройству ограждающих конструкции производить в соответствии с требованиями СНУП 3.04.01.87 "Изоляционные и отделочные материалы”.
Примечания:

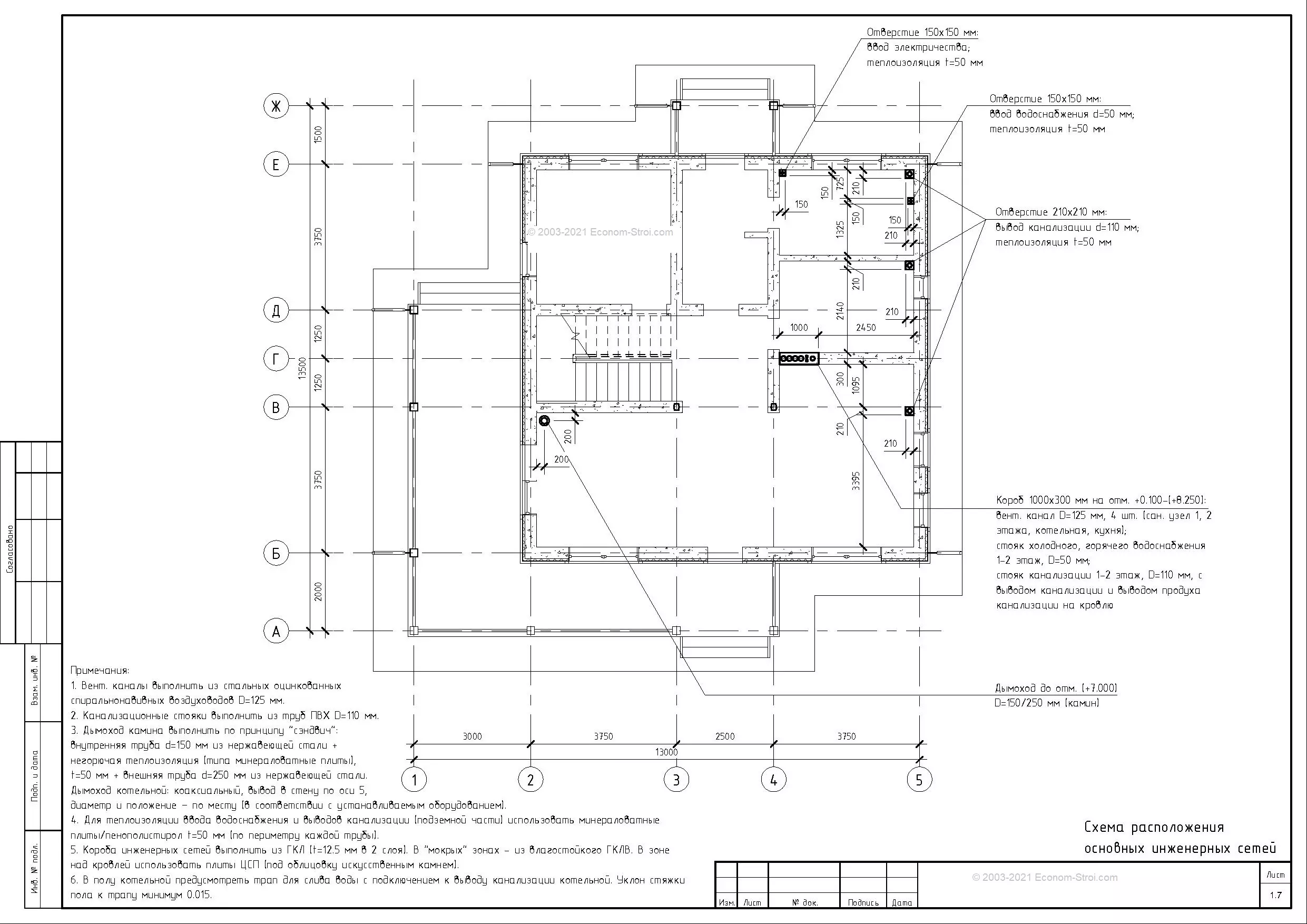

1. Вент. каналы выполнить из стальных оцинкованных Дымоход до огм. (+7.000) спиральновидных воздуховодов 0=125 мм. 0=150/250 мм (камин)
2. Канализационные стояки выполнить из труб ПВХ 0=110 мм.
3. Дымоход камина выполнить по принципу "сэндвич : 3000 3750 2500 3750 внутренняя труба 9=150 мм из нержавеющей стали + 13065 негорючая теплоизоляция (типа минераловатные плиты), {=50 мм + Внешняя труба 9=250 мм из нержавеющей стали. Дымоход котельной: максиальный, вывод в стену по оси 5, диаметр и положение - по месту (в соответствии с устанавливаемым оборудованием).
4. Для теплоизоляции ввода водоснабжения и вывод канализации (подземной части) использовать минераловатные. (Схема расположения
плиты/пенополистирол +=50 мм (по периметру каждой трубы). _
5. Короба инженерных сетей выполнить из ГКЛ (+=12.5 мм 6 2 слоя). В "мокрых" зонах - из влагостойкого ГКЛВ. В зоне основных инженерных сетей над кровлей использовать плиты ЦСП (под облицовку искусственным камнем).
6. В полу котельной предусмотреть трап для слива воды с подключением к выводу канализации котельной. Уклон стяжки 00 374 21 АР Лист пола к трапу минимум 0.015.

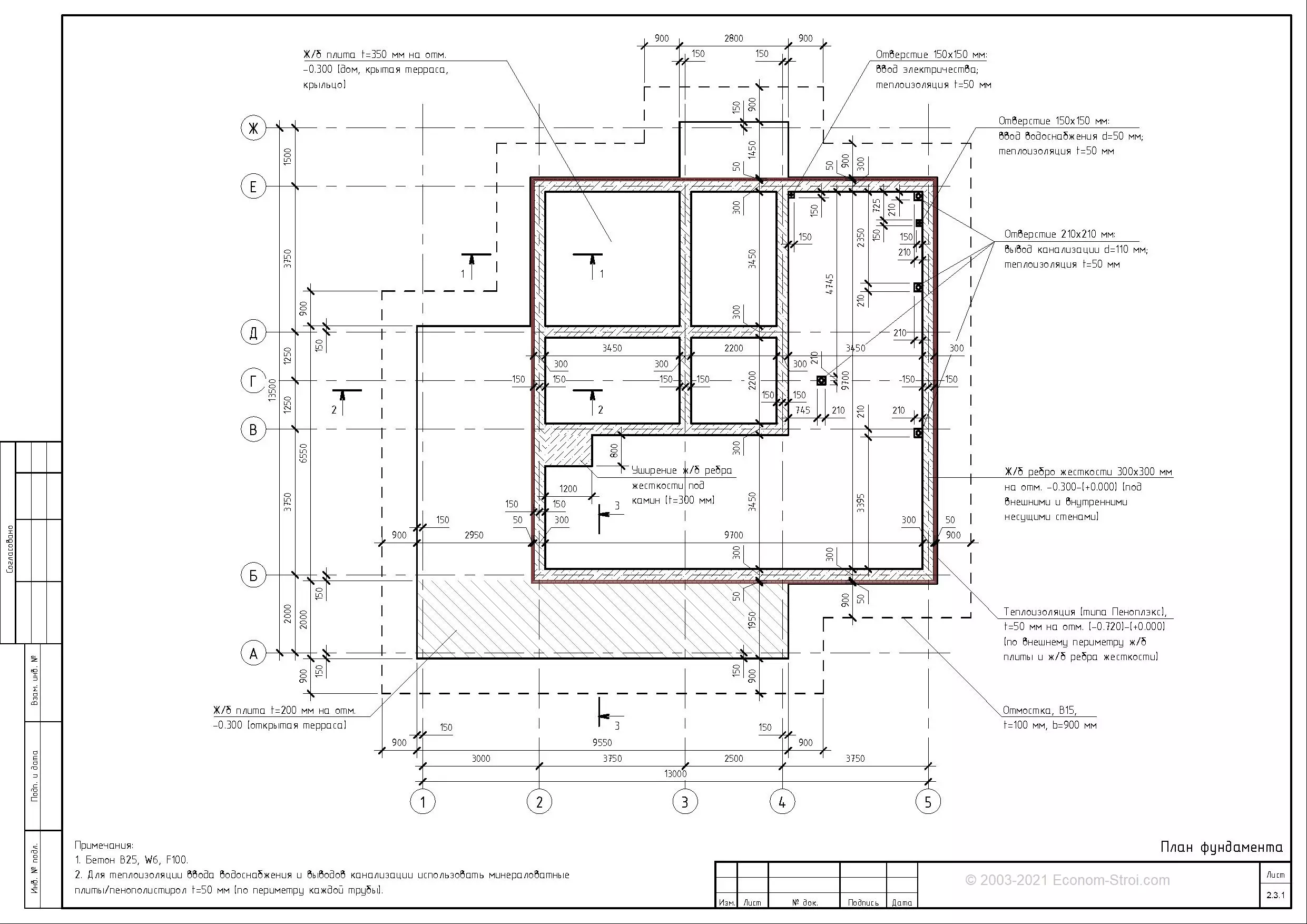

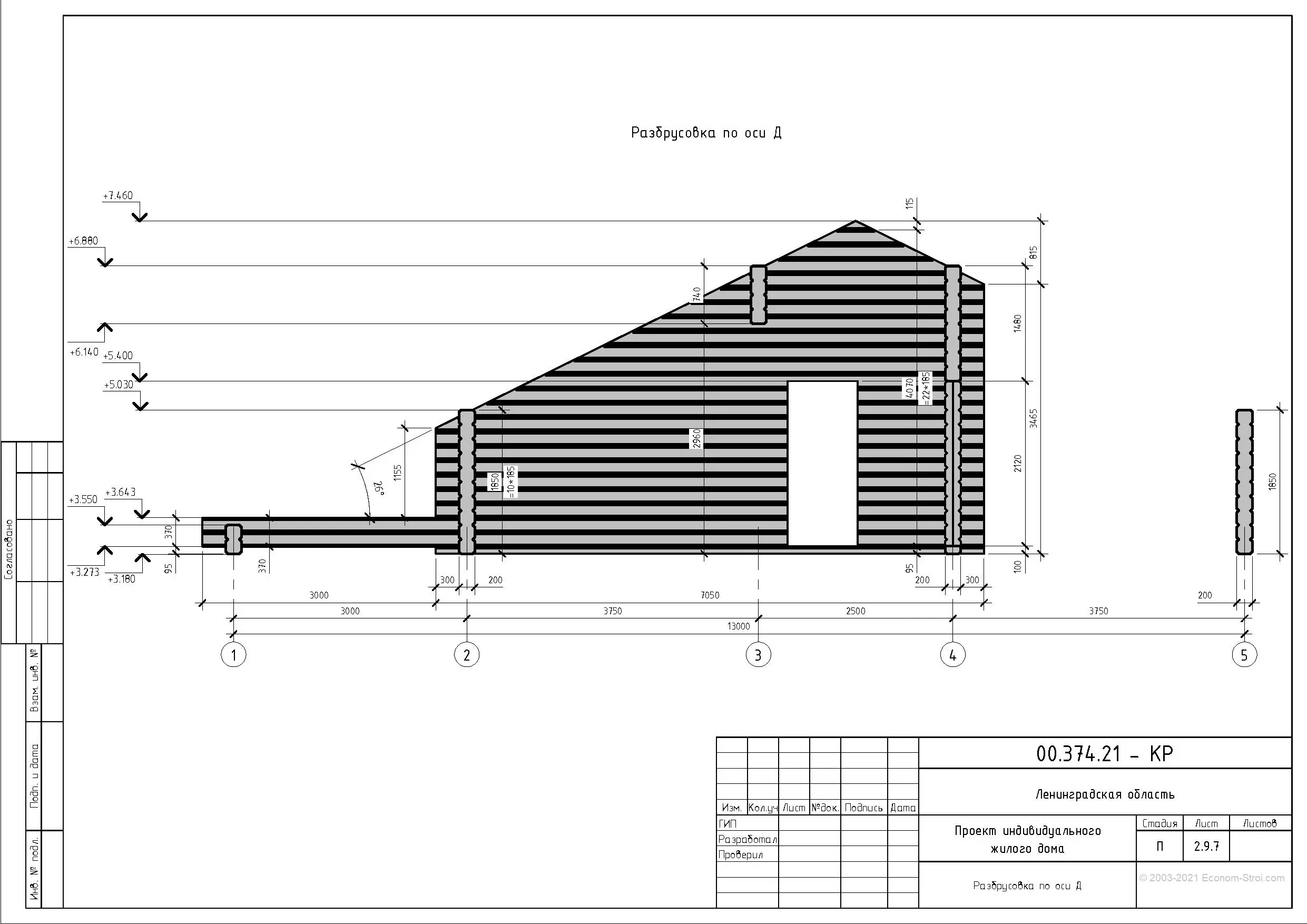

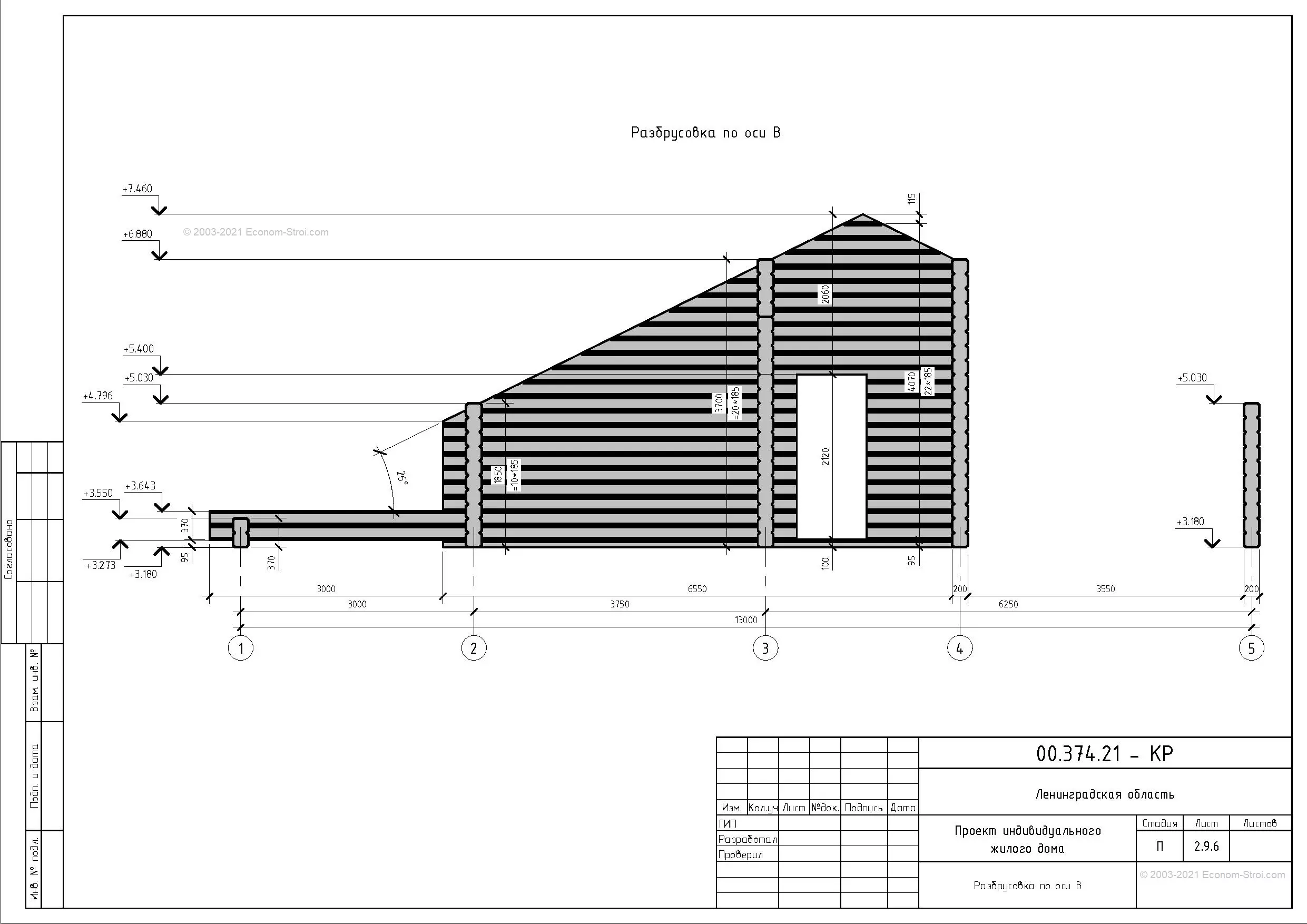

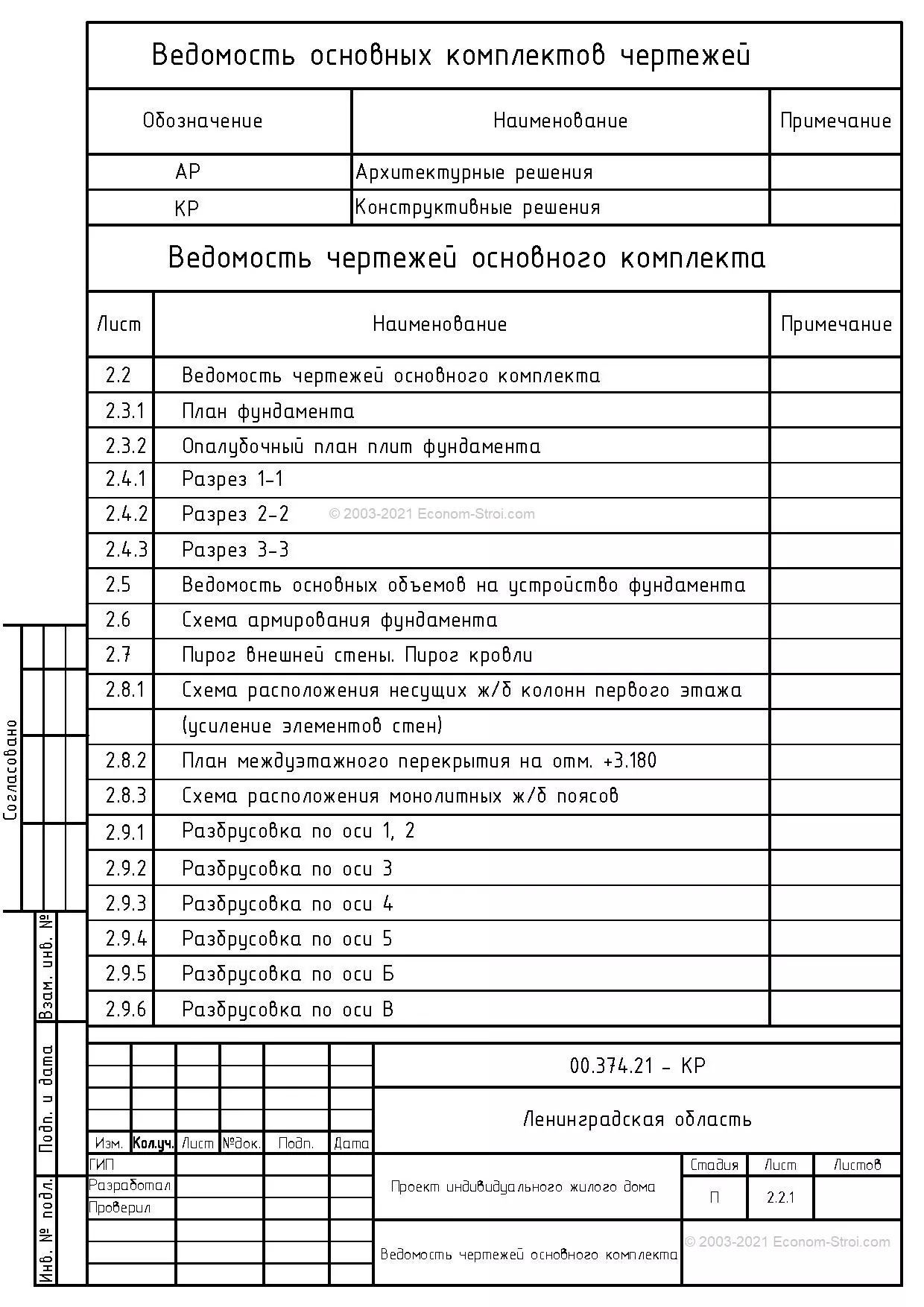

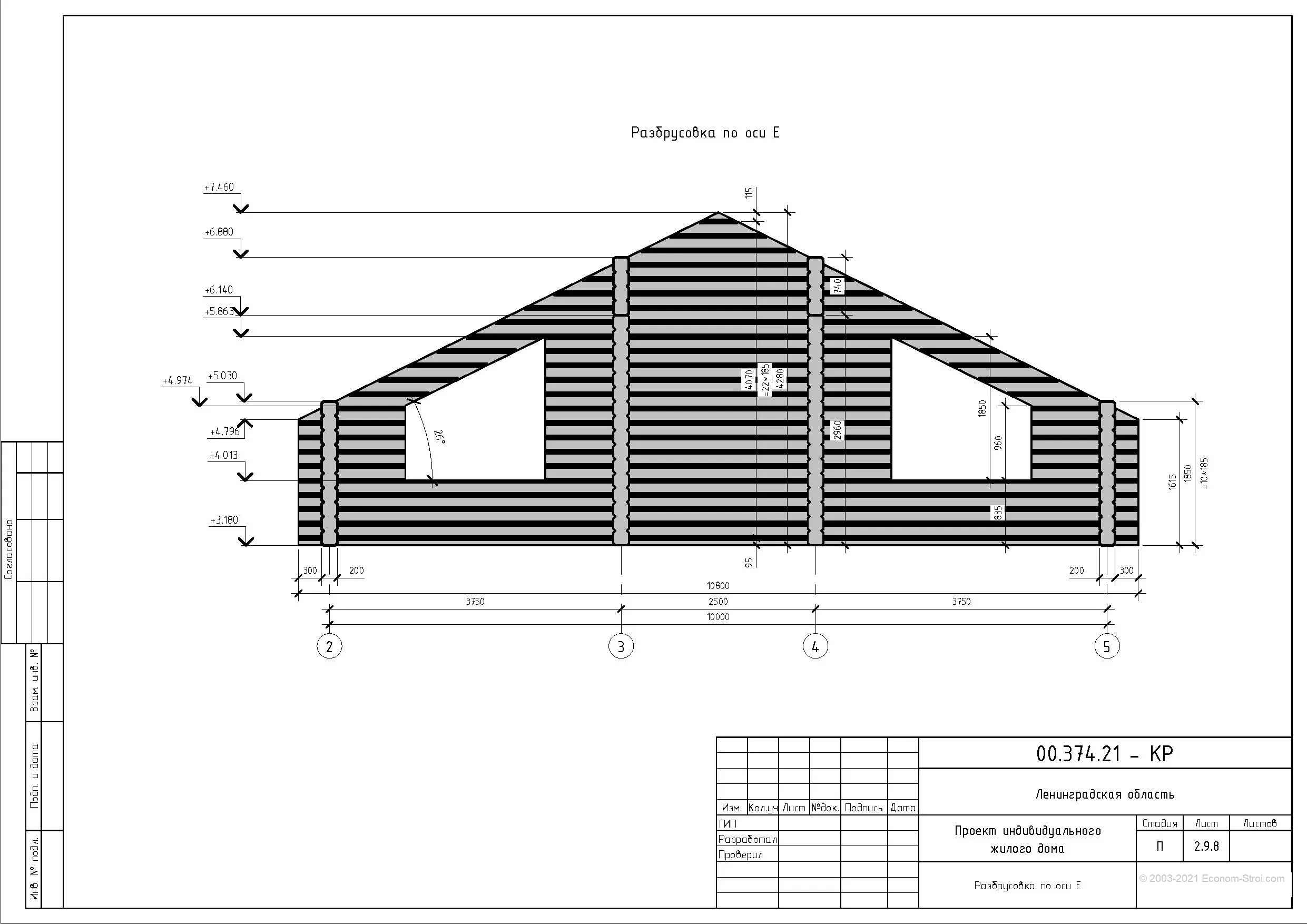

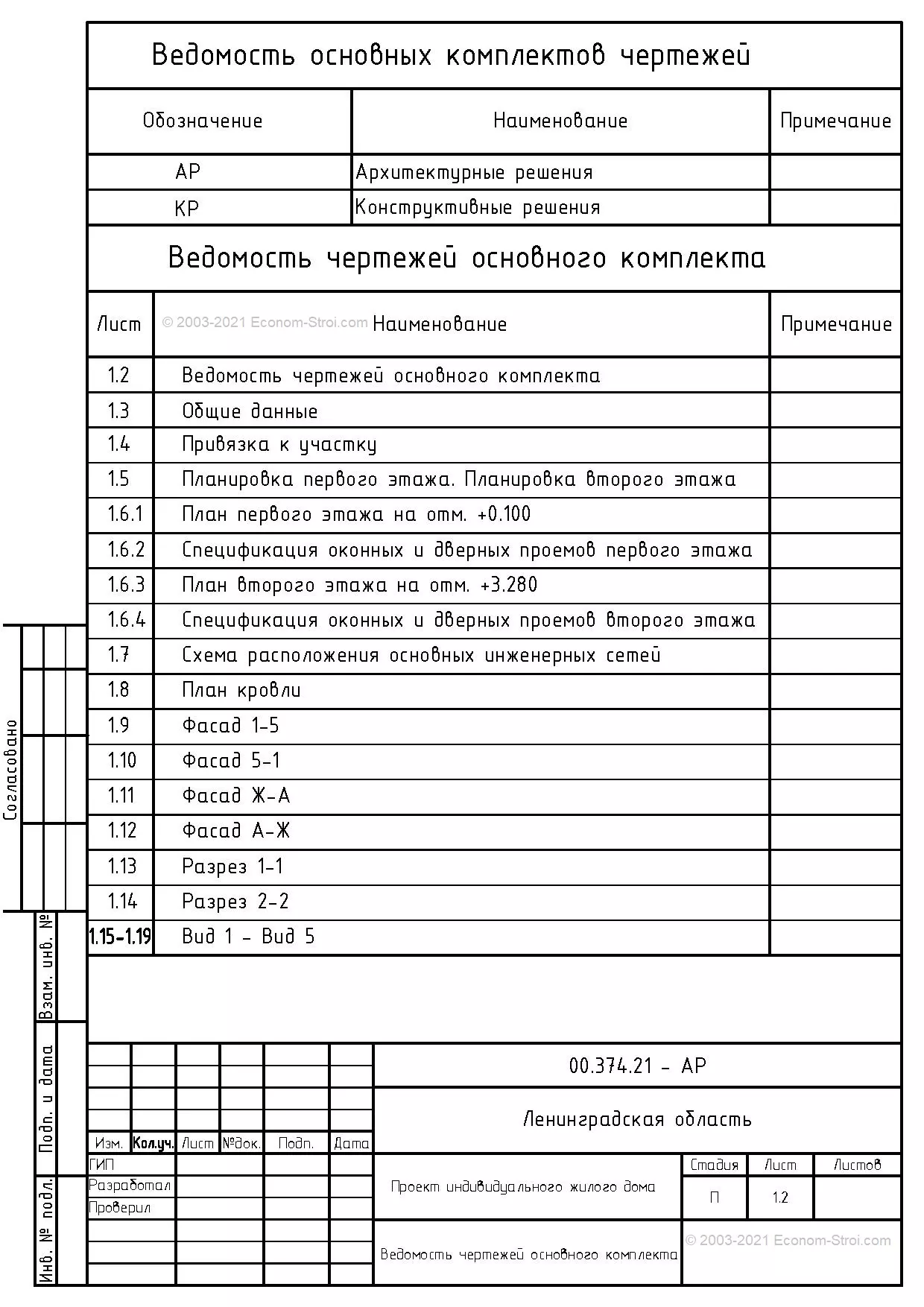

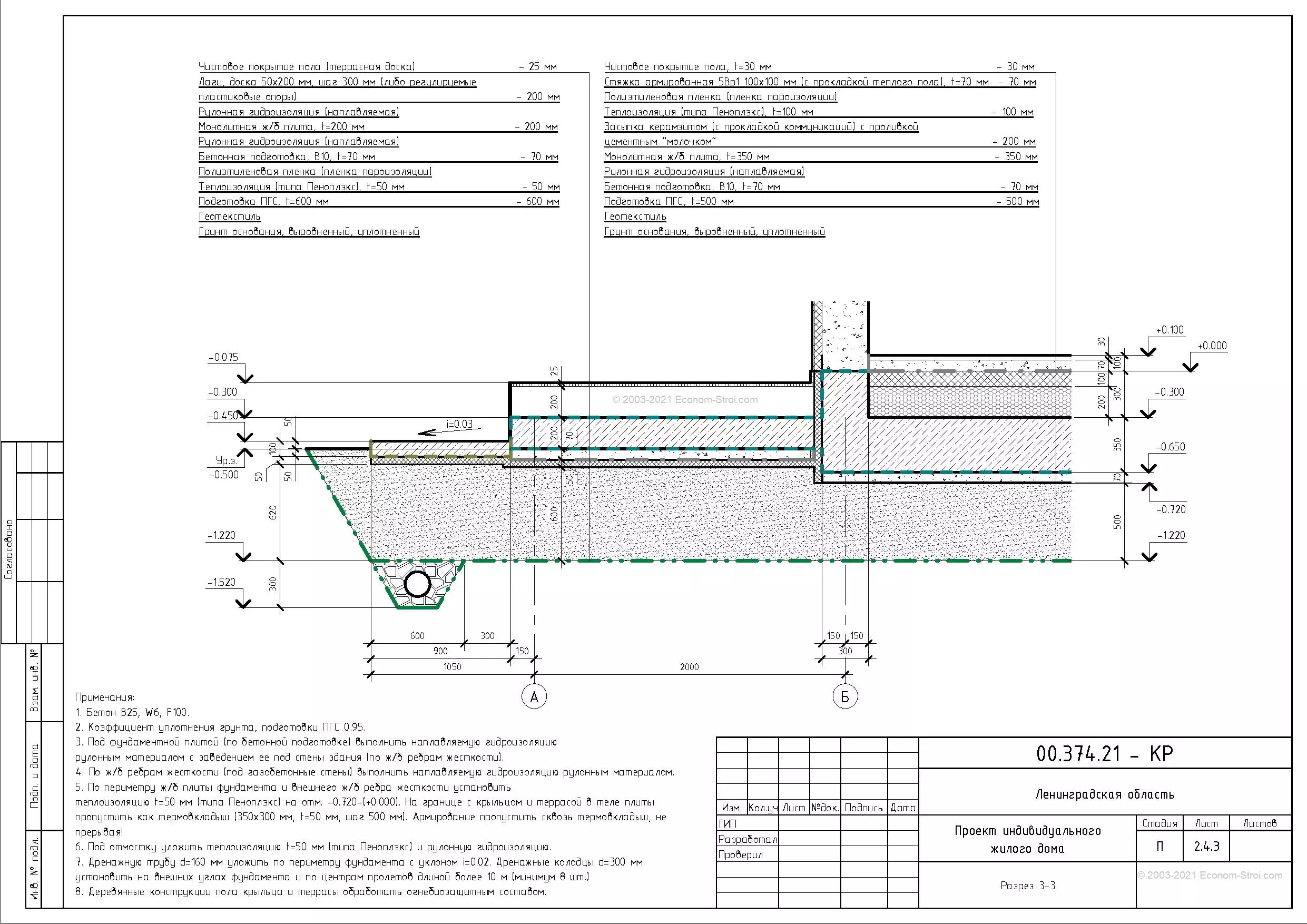

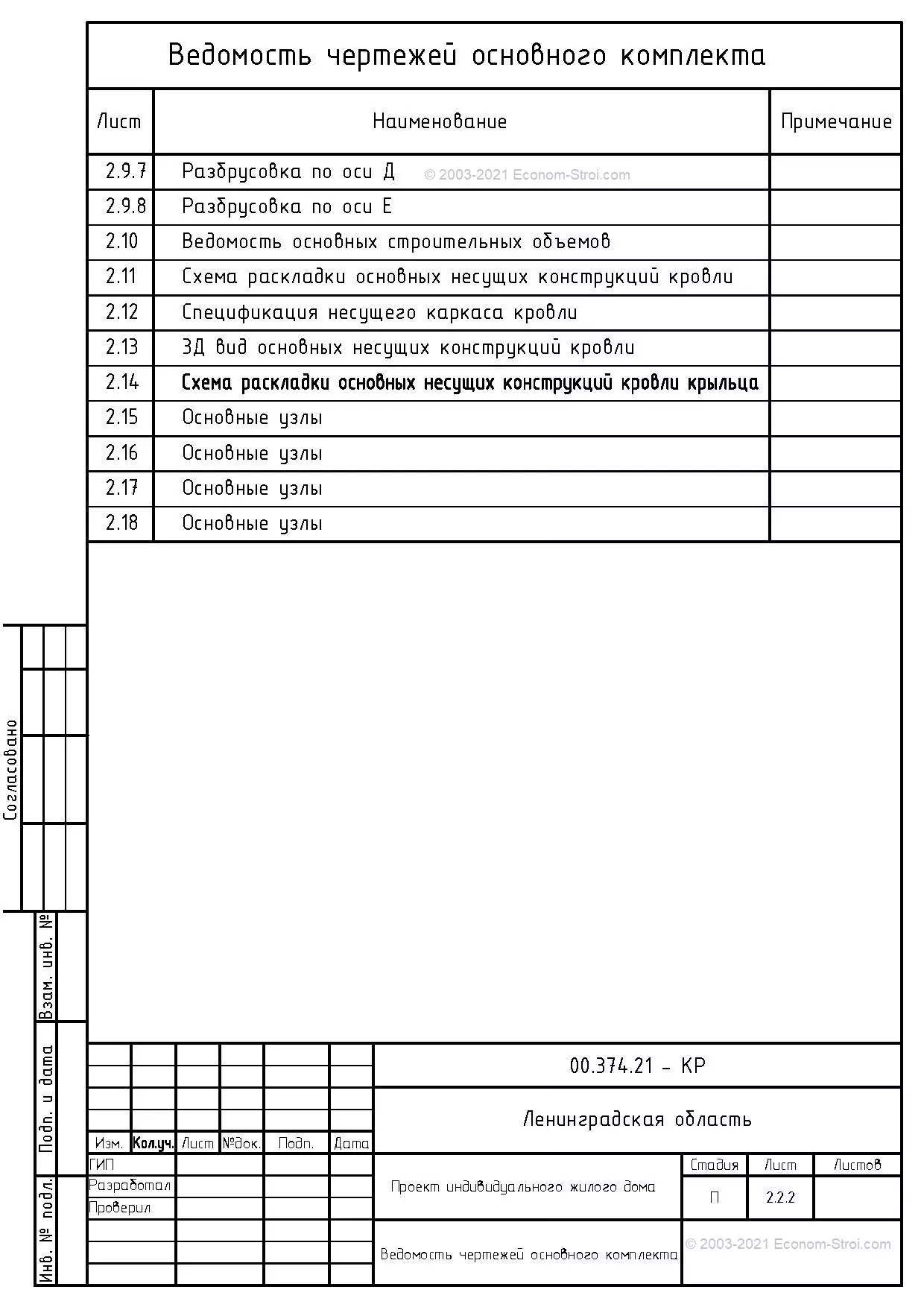

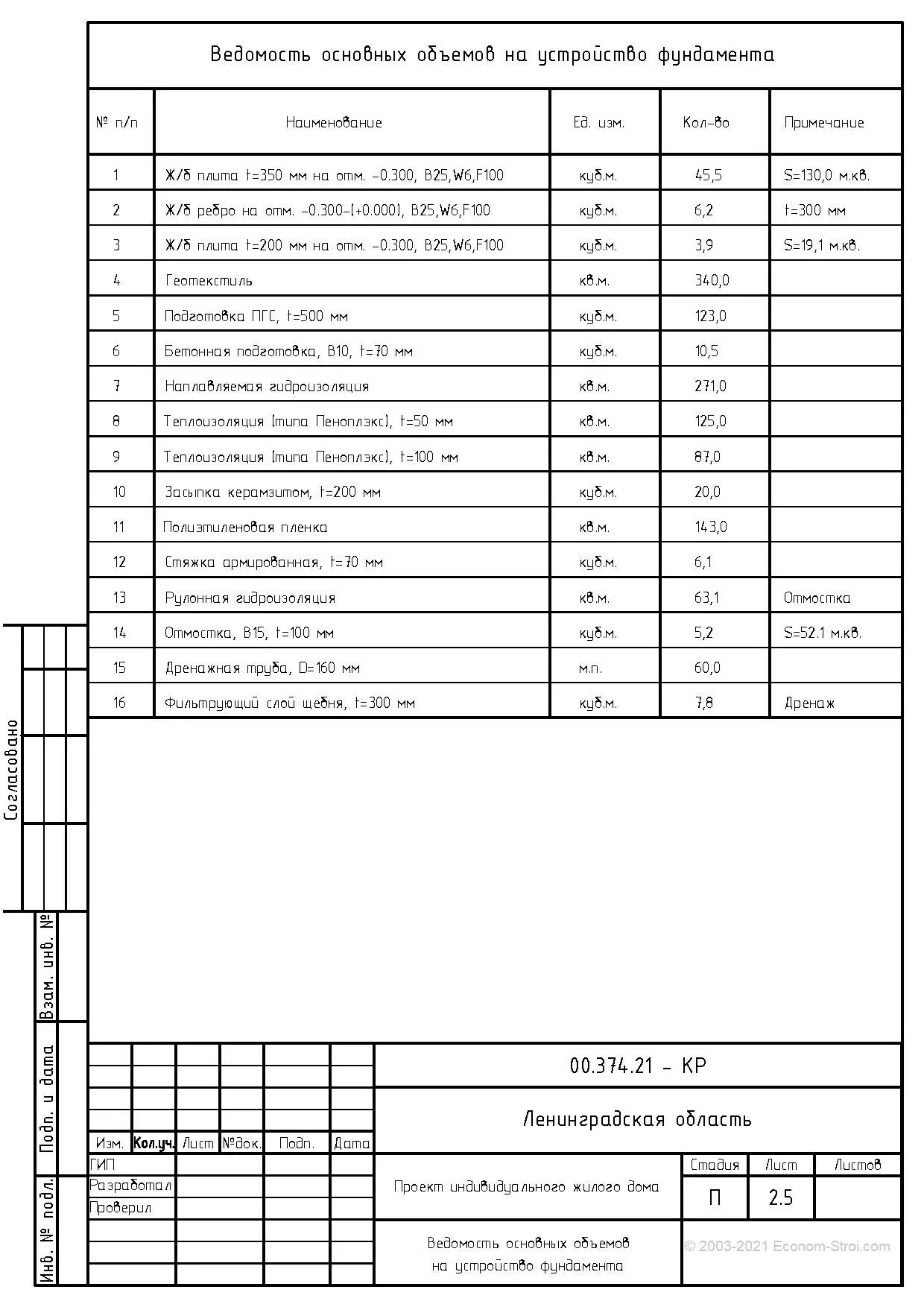

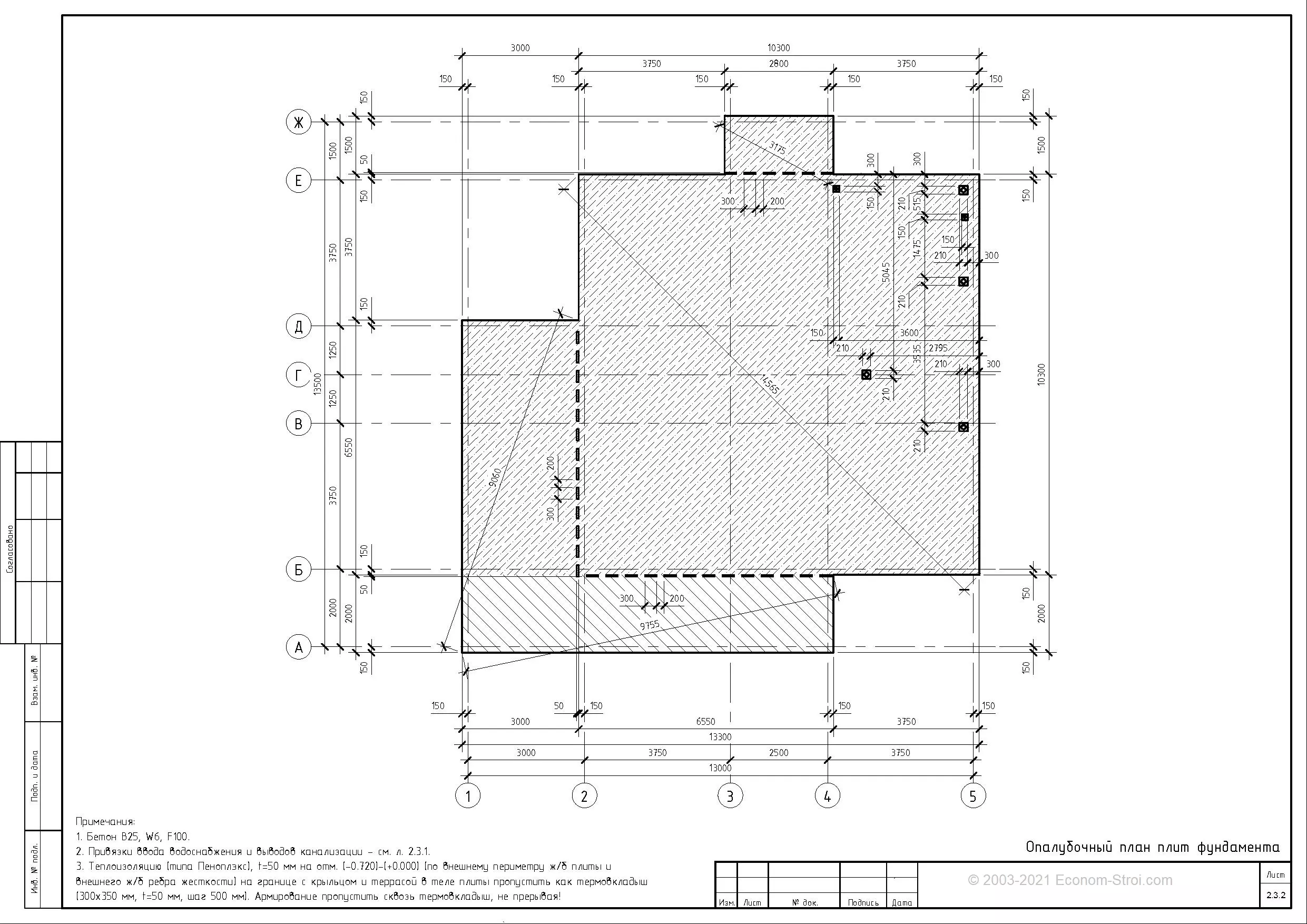

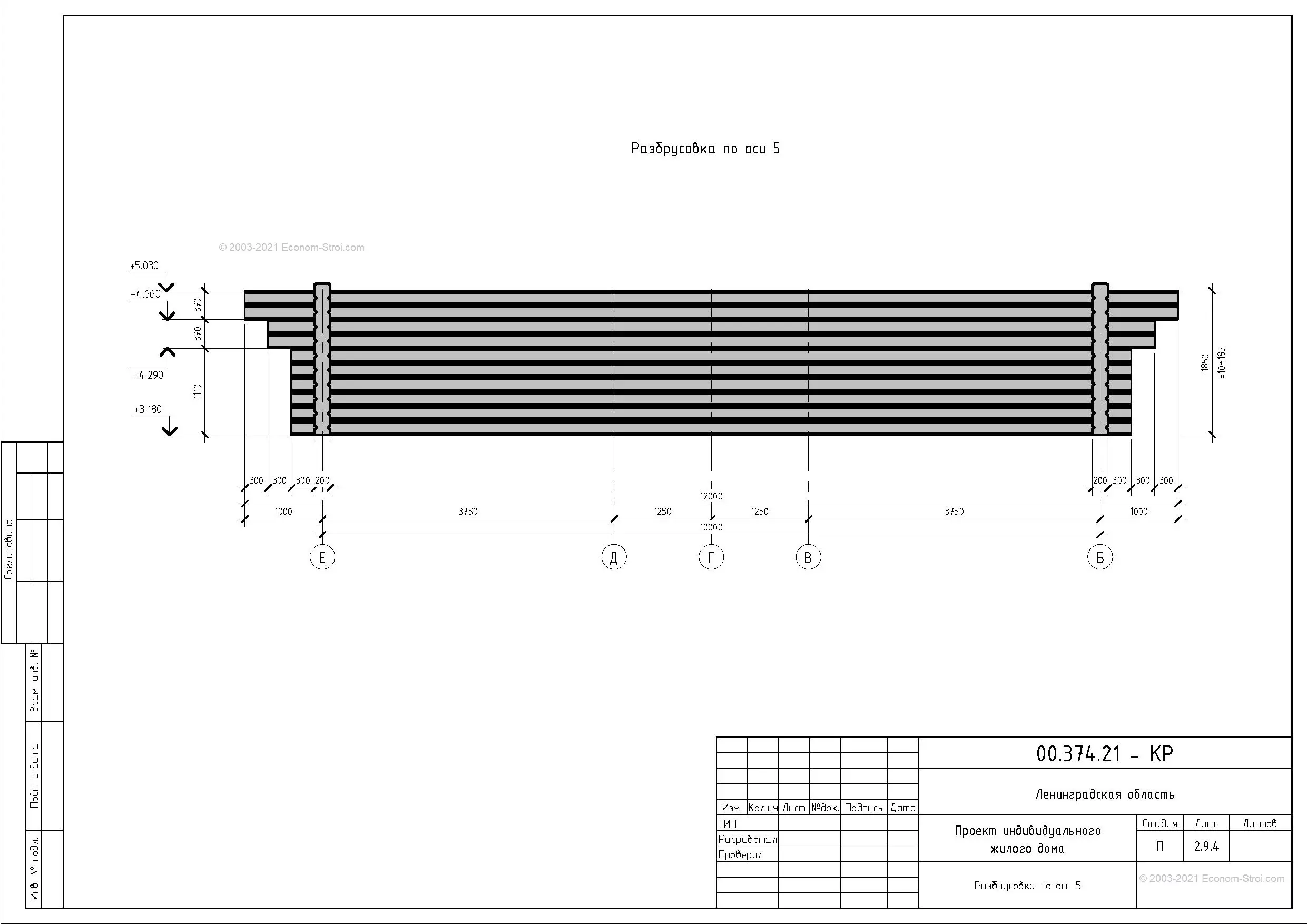

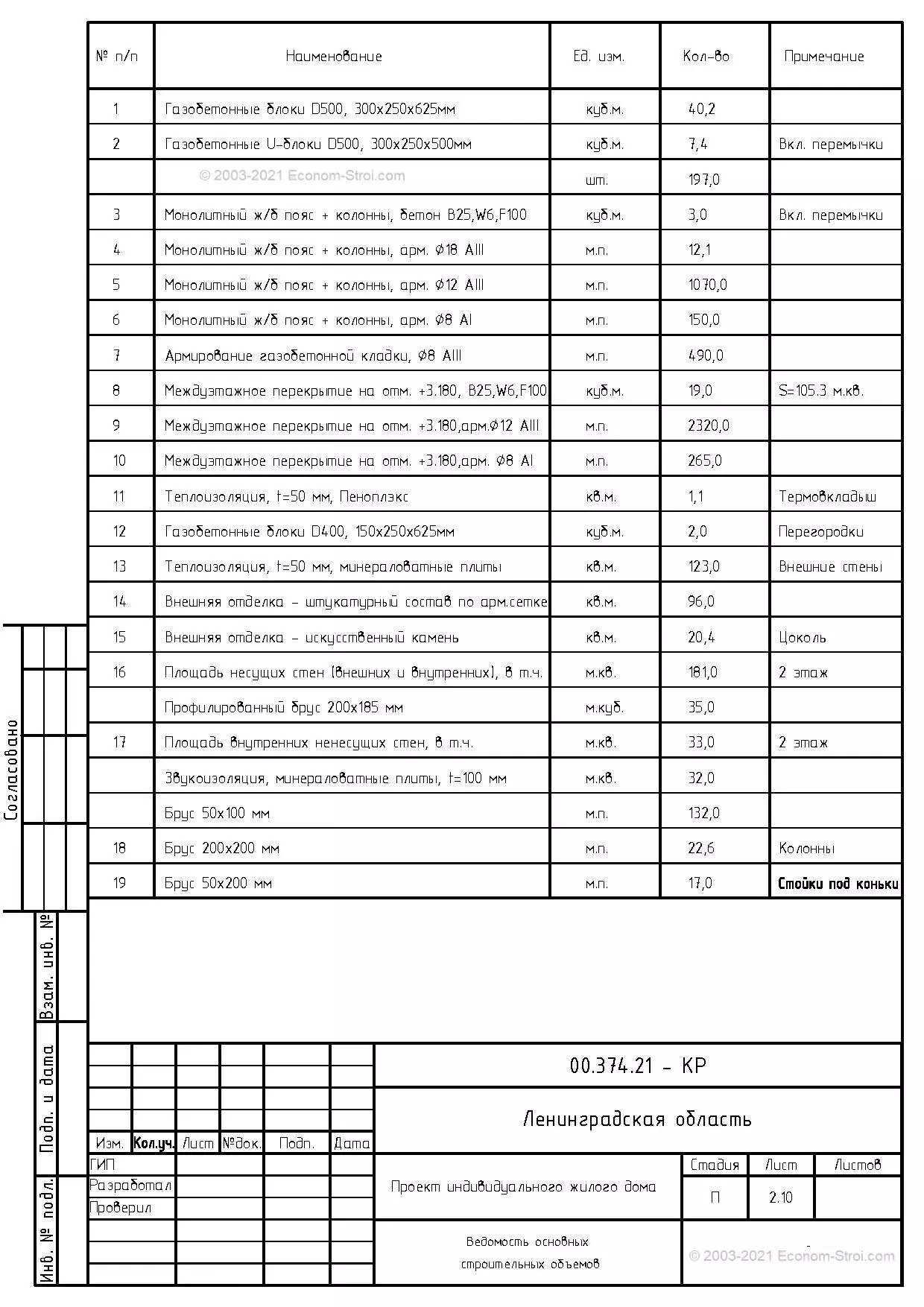

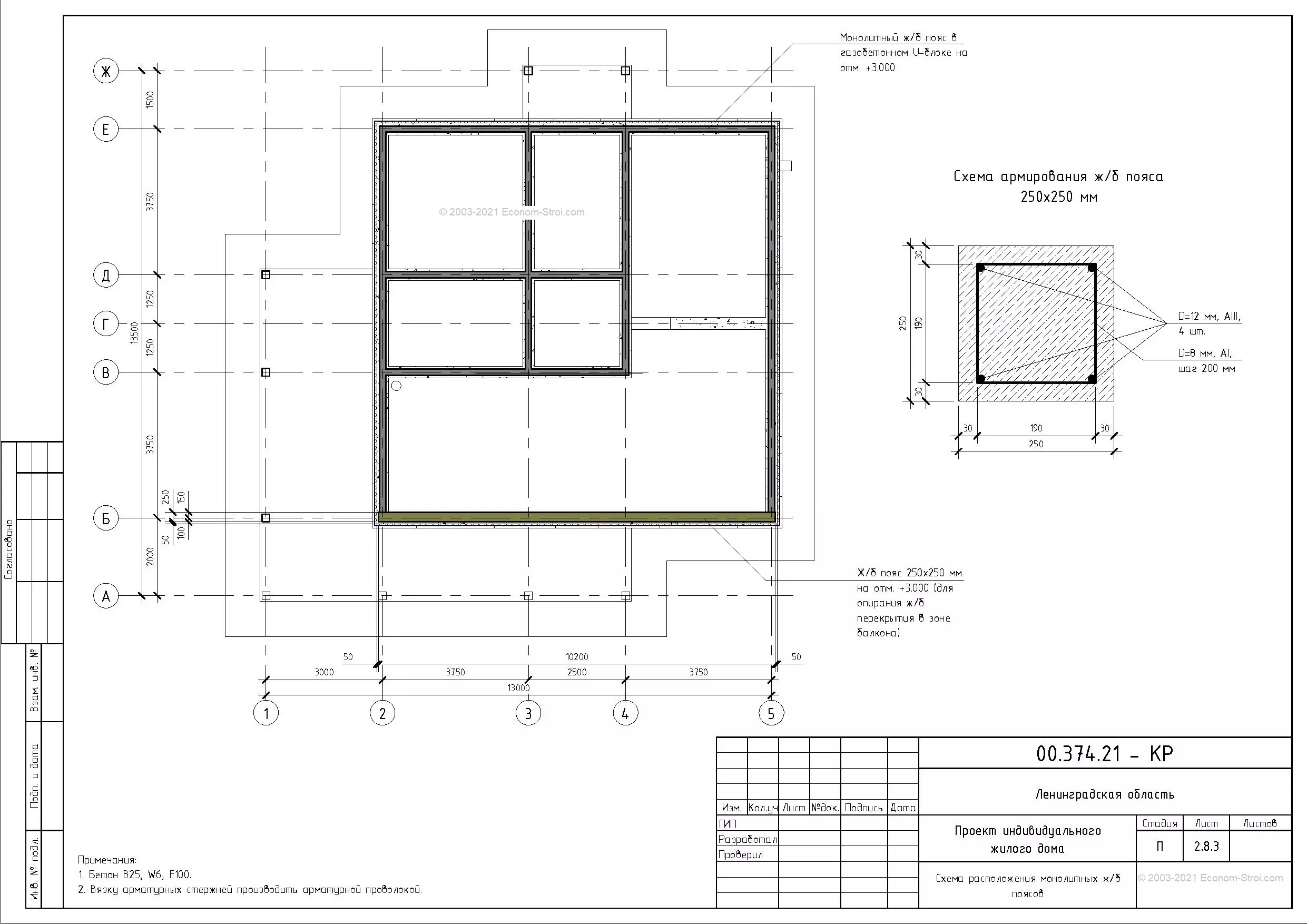

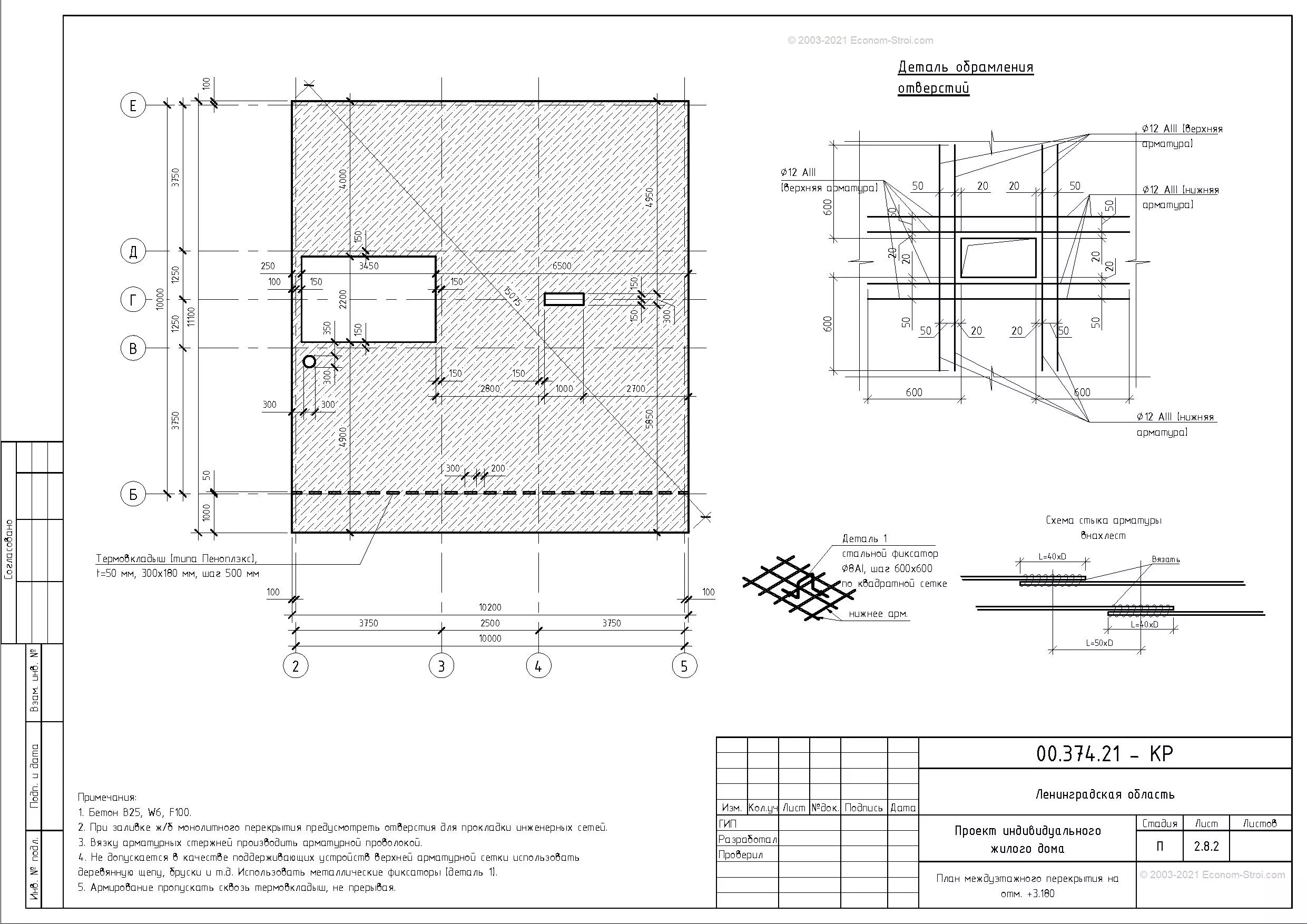

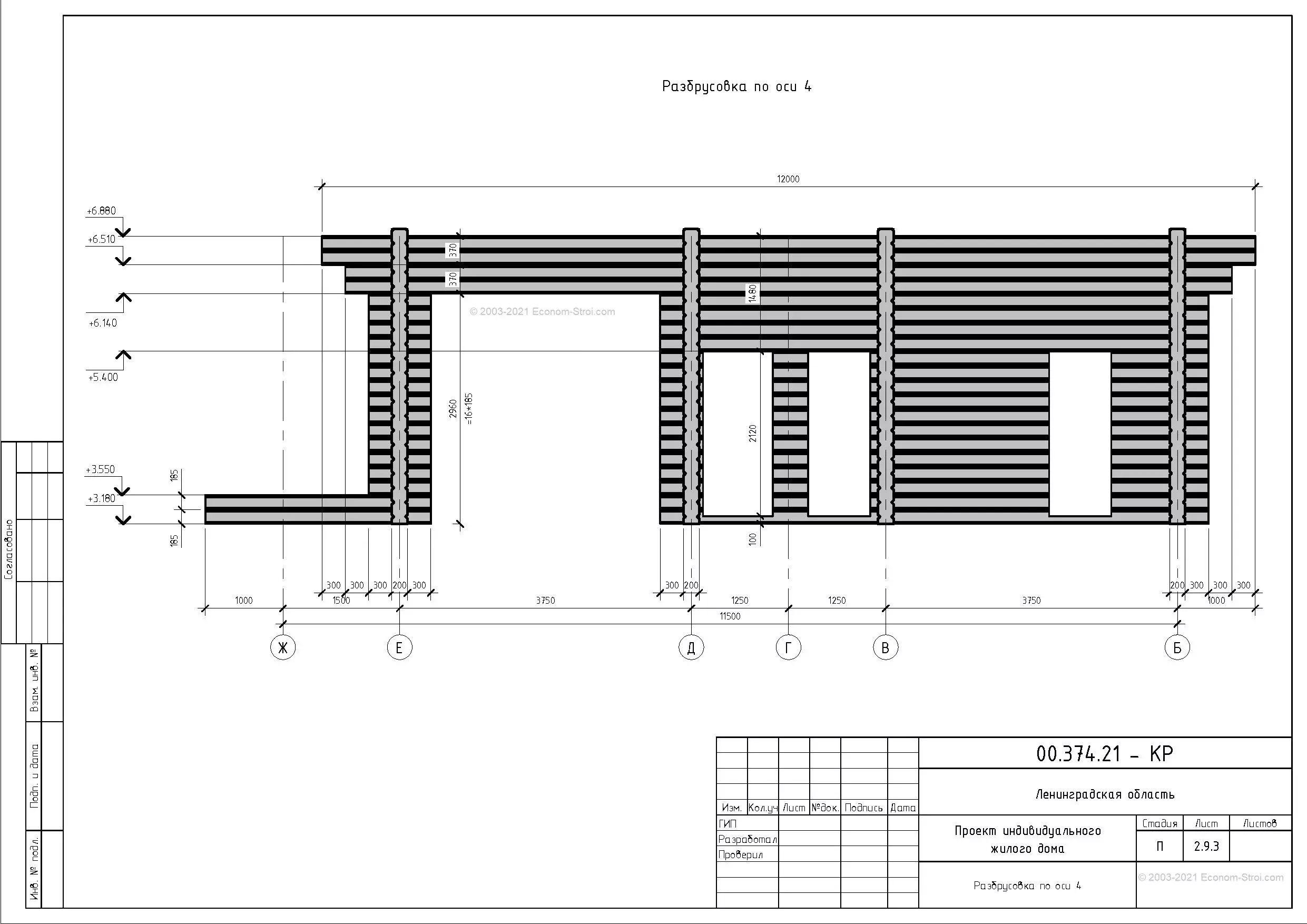

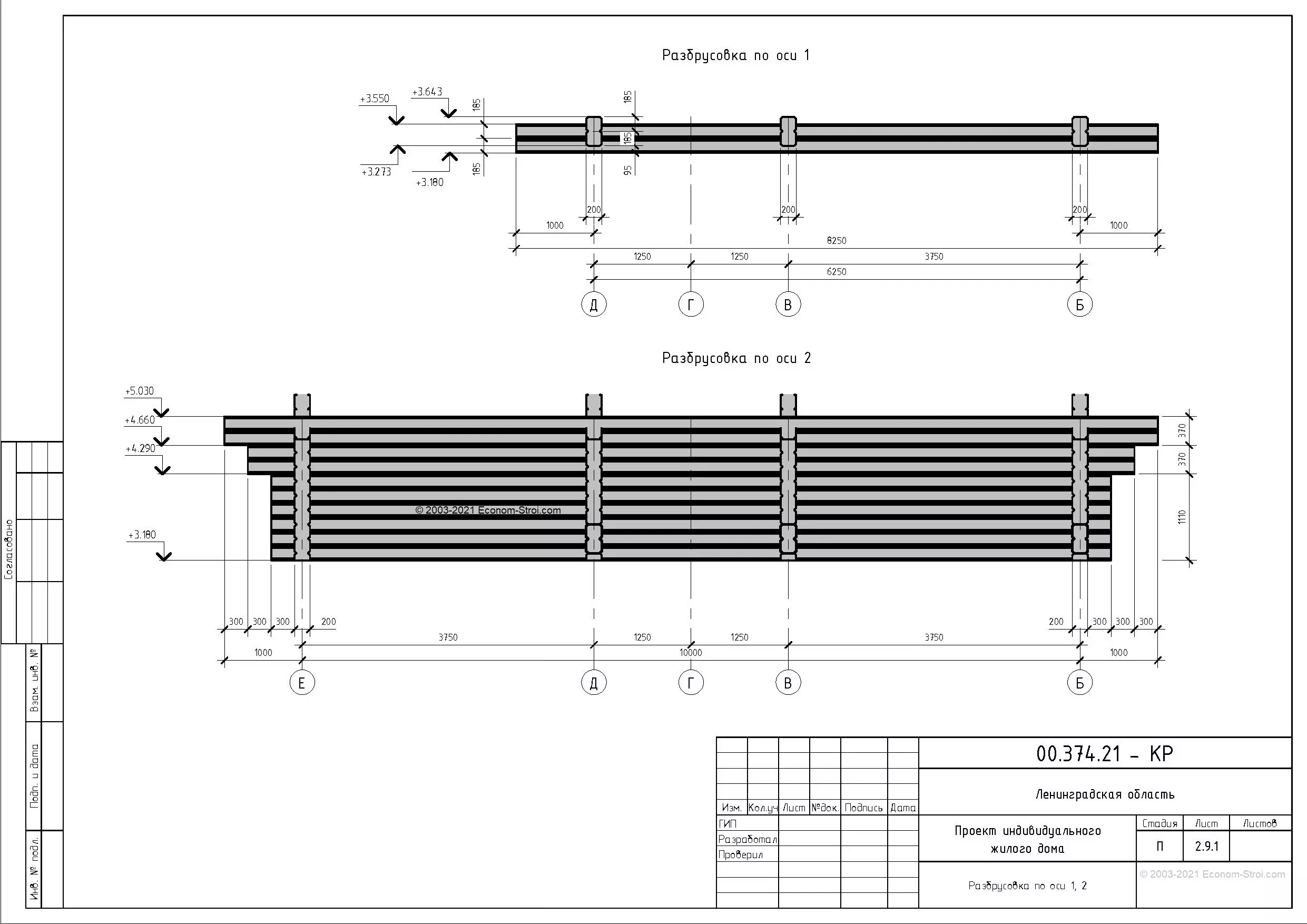

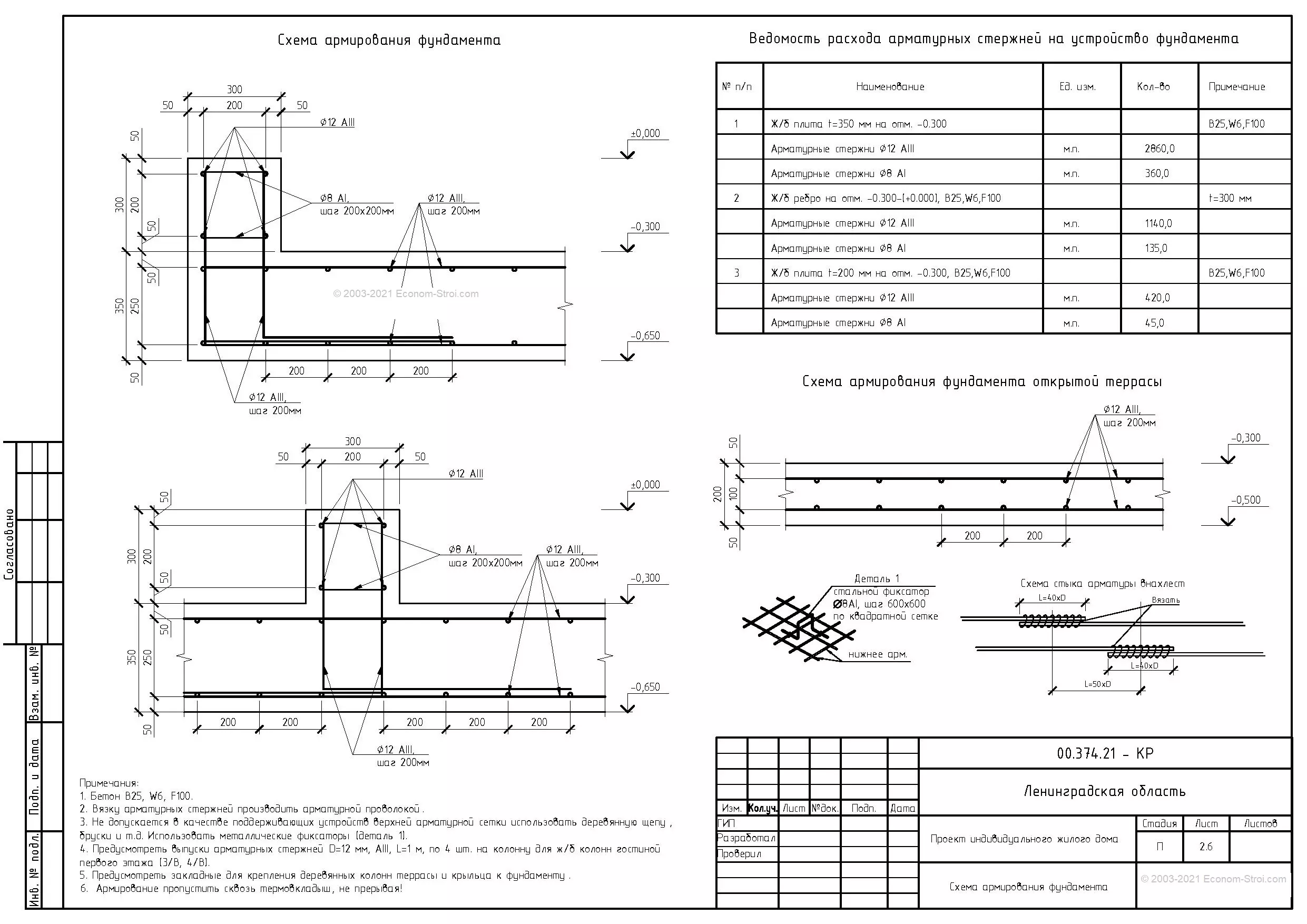

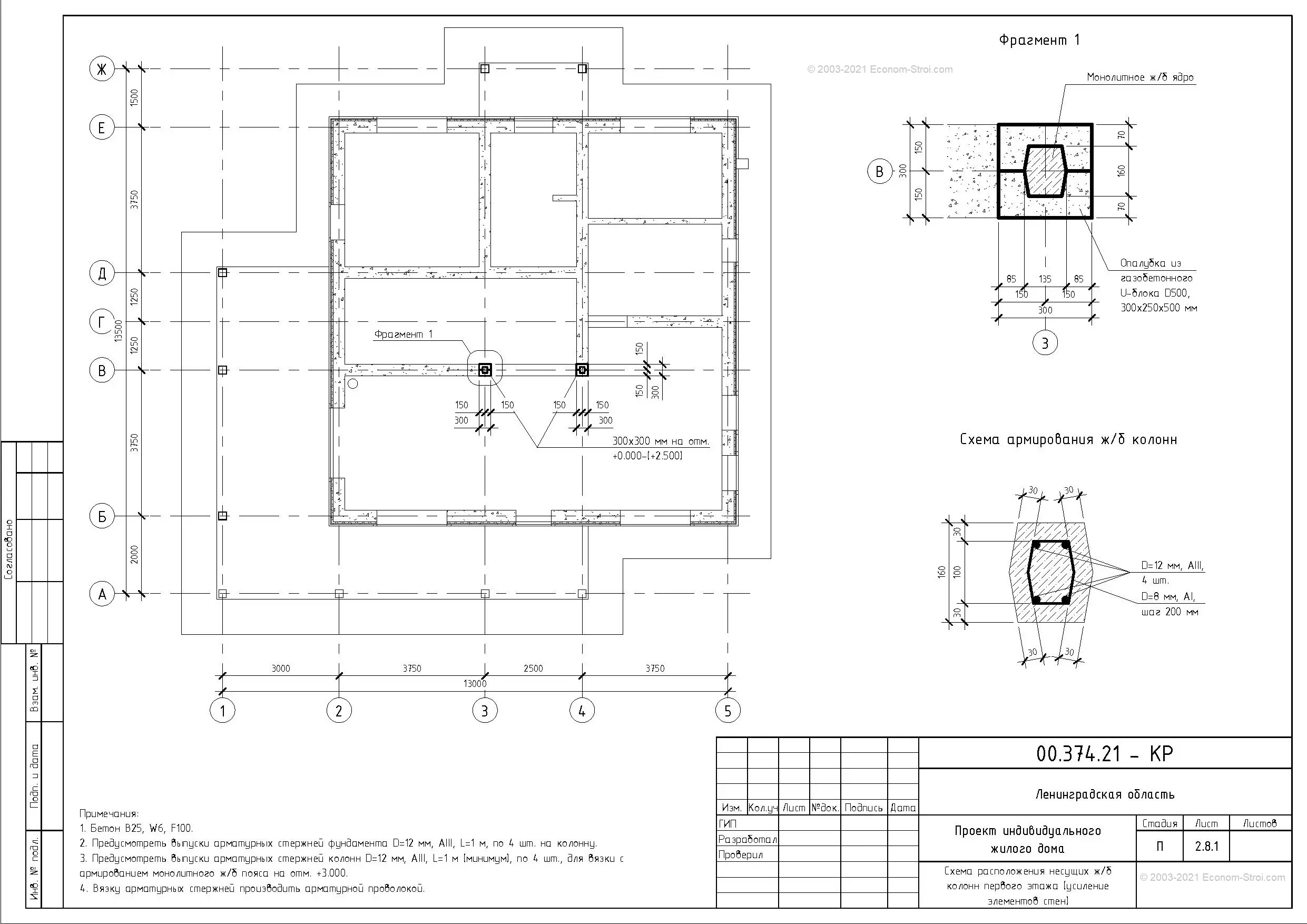

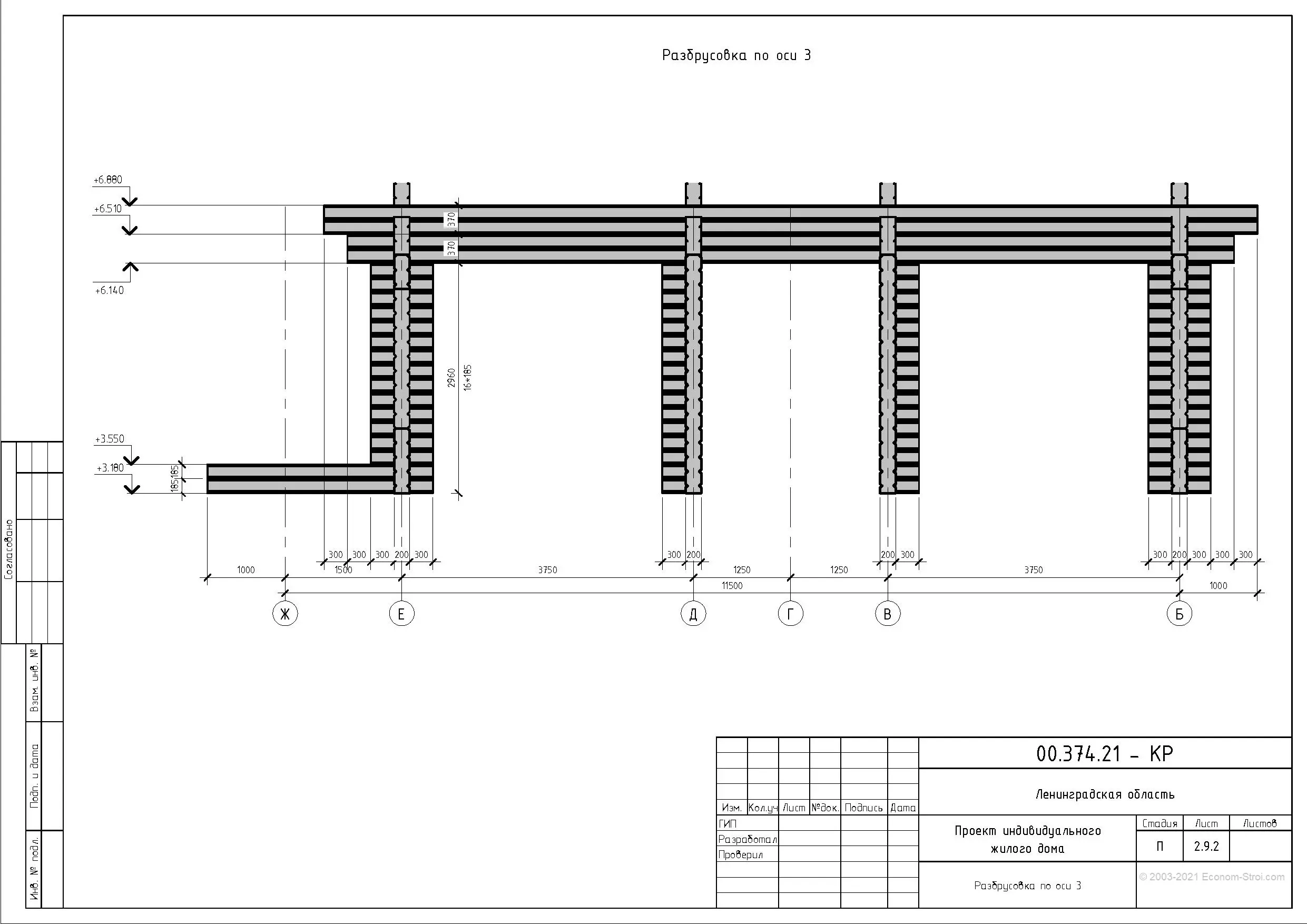

Полный проект (АР Архутектурные решения; КР Конструктивные решения; Ведомость чертежей основного комплекта; Ведомость чертежей основного комплекта; План фундамента | Опалубочный план плит фундамента | Ведомость основных объемов на устройство фундамента | Схема армирования фундамента; Пирог внешней стены; Пирог кровли; Схема расположения несущих ж/б колонн первого этажа (усиление элементов стен); План междуэтажного перекрытия на отм. +3.180; Схема расположения монолитных ж/б поясов; Разбрусовка по оси 1, 2, 3, 4, 5, 6, 7, 8).
