Строительство в 2 этажа: из (калиброванного, рубленного, оцилиндрованного, тесанного, окоренного) бревна площадь 180 м2.
Площадь 1-го этажа - 75,7 м2
Площадь 2-го этажа - 70,8 м2
В т.ч. террас и балконов - 36,9 м2
Общая площадь - 183,4 м2
Жилая площадь - 93,9 м2
Площадь застройки - 128,1 м2.
.
Настоящий проект жилого дома разработан на основании задания заказчика на проектирование и в соответствии с требованиями действующих норм и правил.
Обьемно-планировочное решение: Планировочное решение жилого дома выполнено в соответствии с требованиями СНиП 2.08.01-89 «Жилые здания».
Конструктивное решение:
Сруб дома выполнен из оцилиндрованного бревна d=260 (225) мм; Межвенцовый утеплитель - джут; Порода материала - сосна, ель; Перекрытия - по деревянным балкам (лагам); Конструкция крыши - деревянные стропила с утеплением межстропильного пространства.
Состав проекта (раздел ЭП)

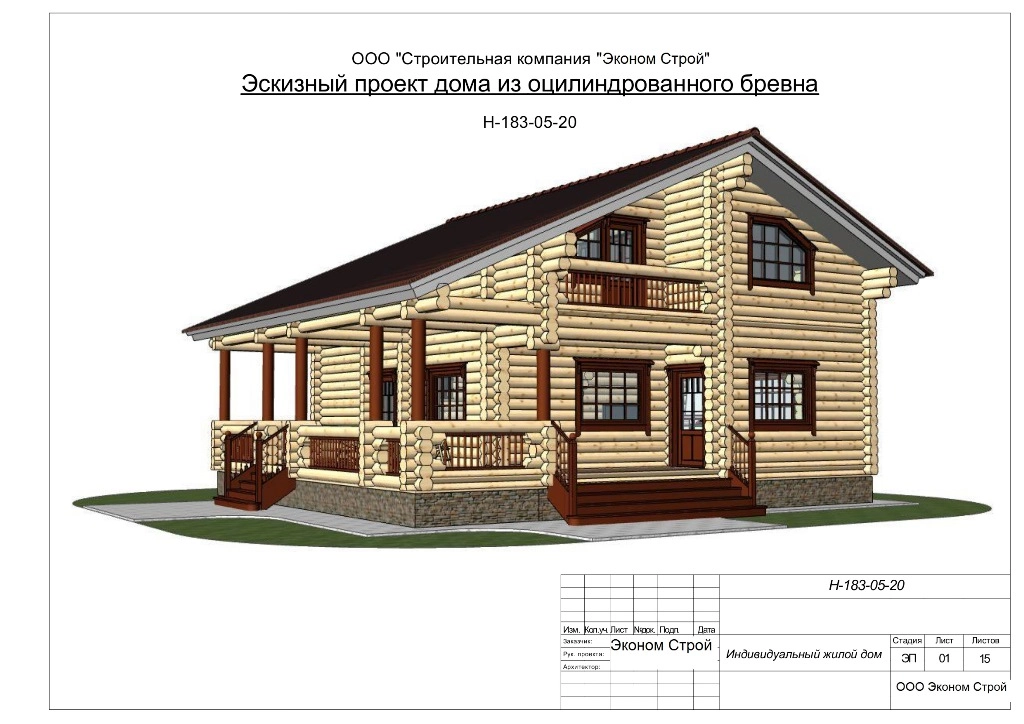

1. Титульный лист.

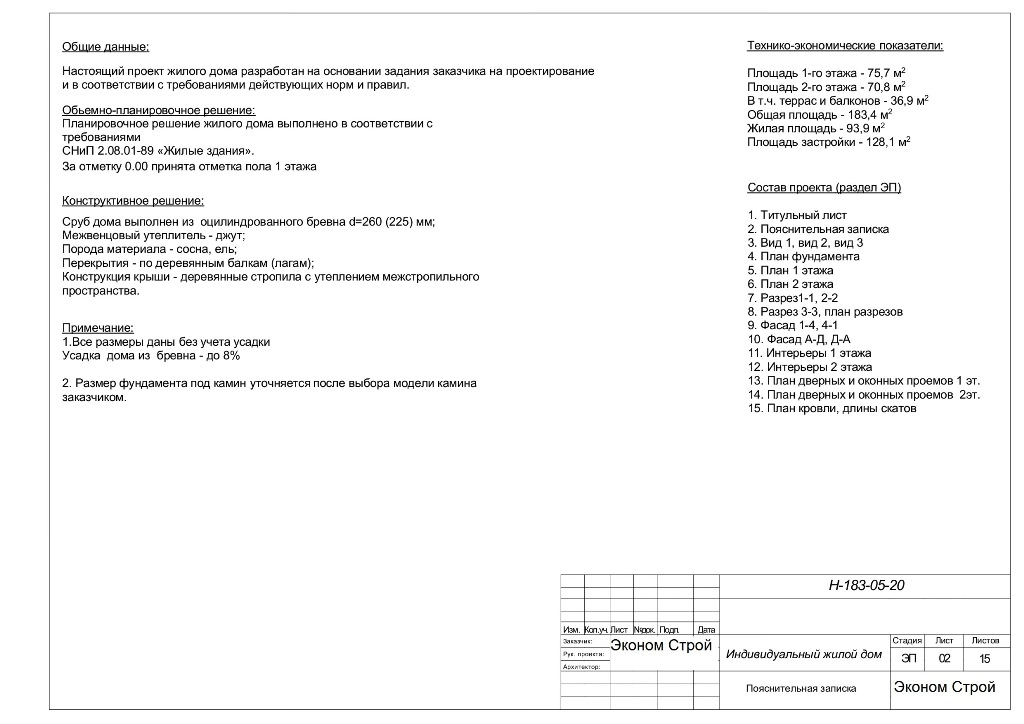

2. Пояснительная записка.

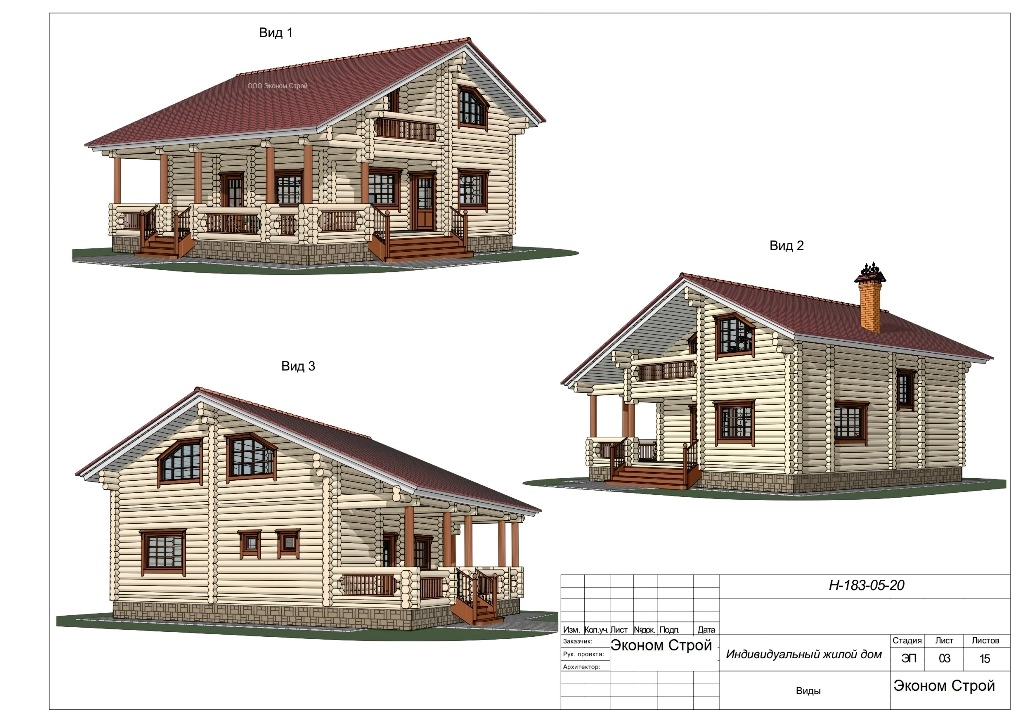

3. Вид 1, вид 2, вид 3.

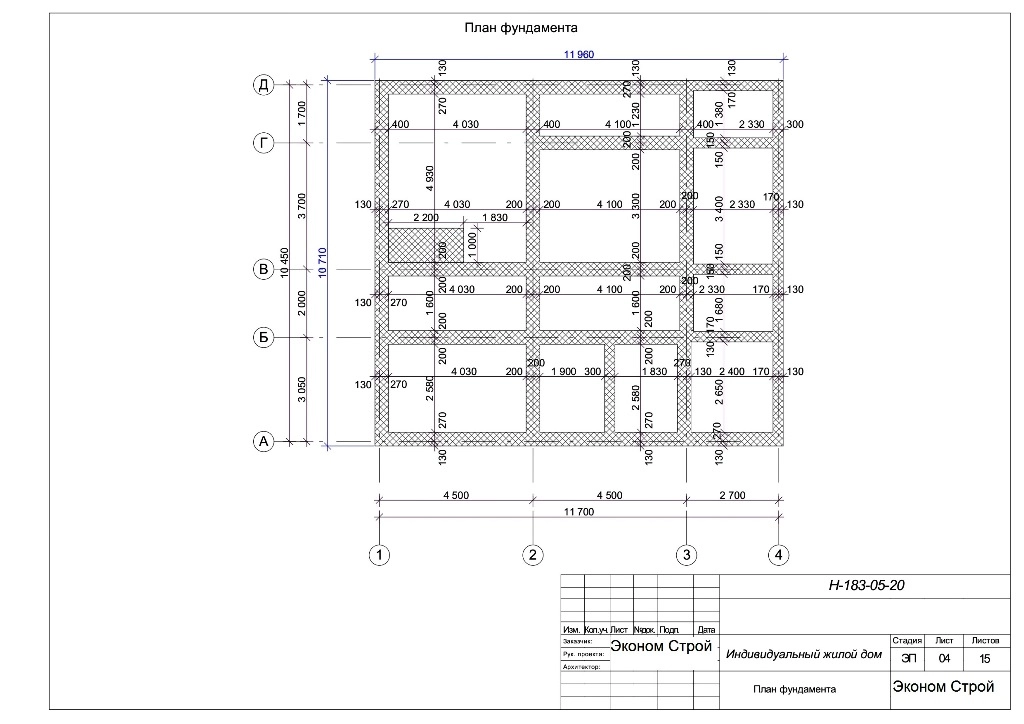

4. План фундамента.

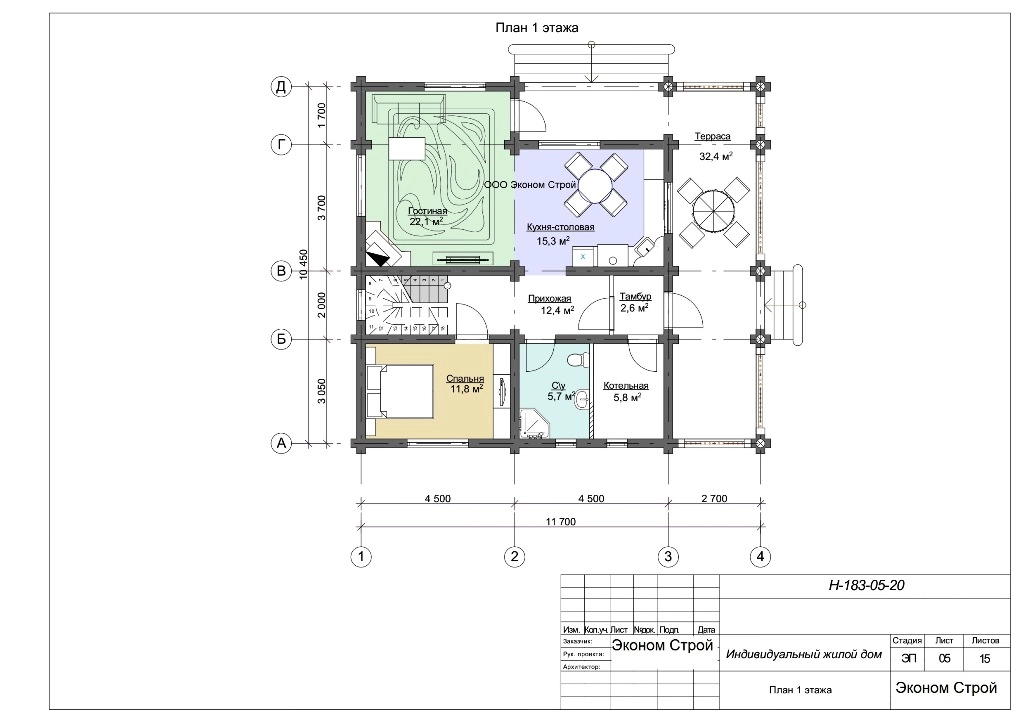

5. План 1 этажа.

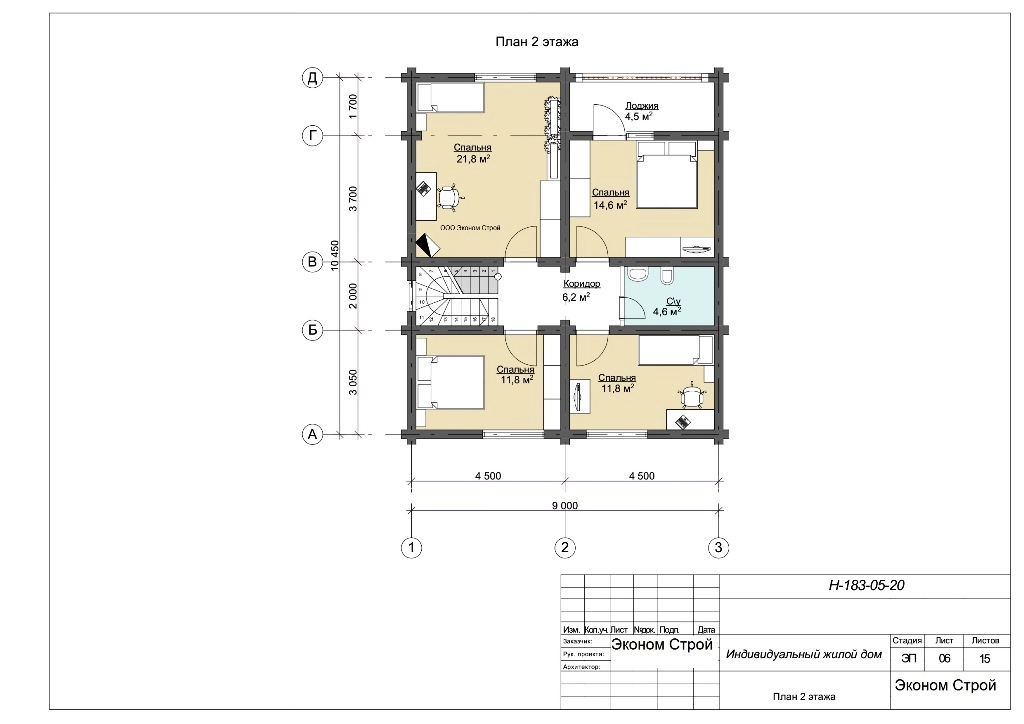

6. План 2 этажа.

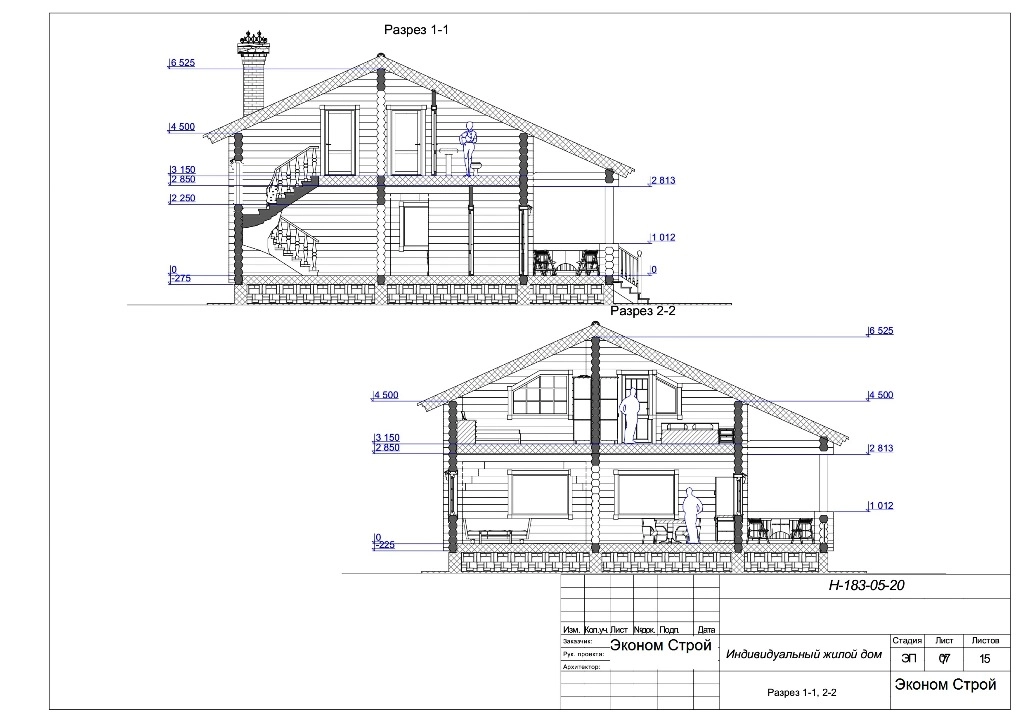

7. Разрез1-1, 2-2.

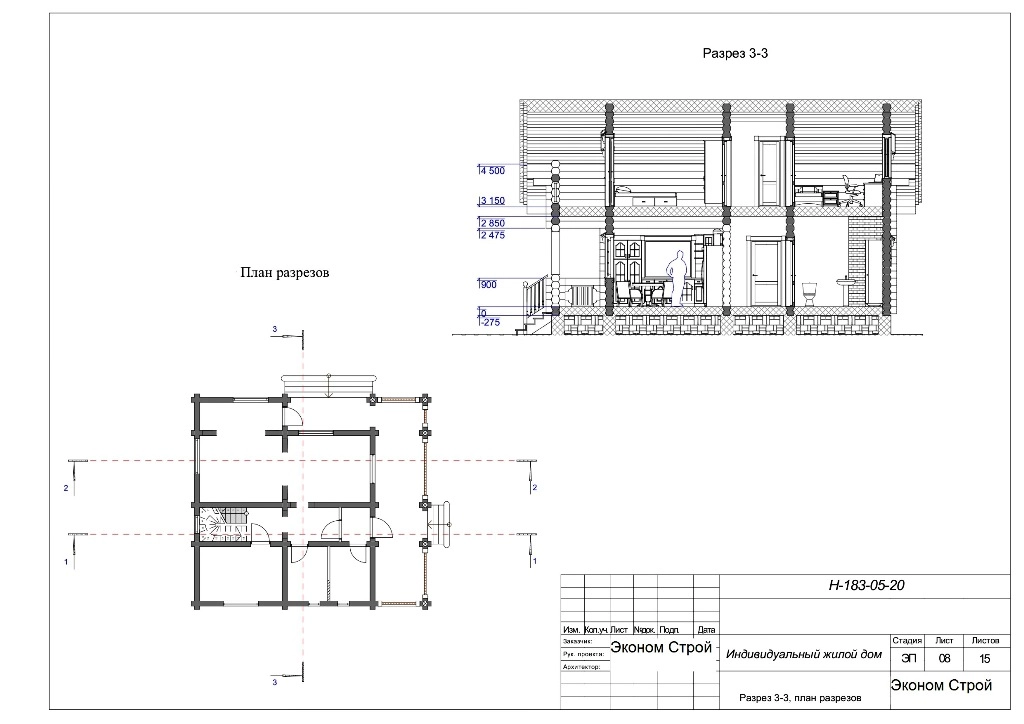

8. Разрез 3-3, план разрезов.

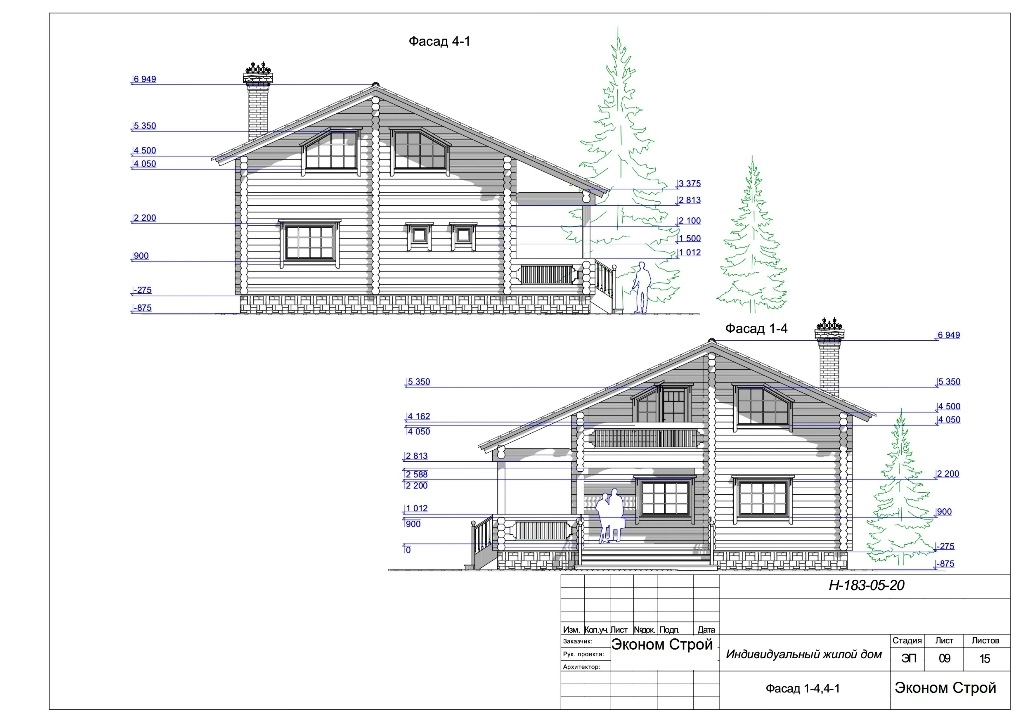

9. Фасад 1-4, 4-1.

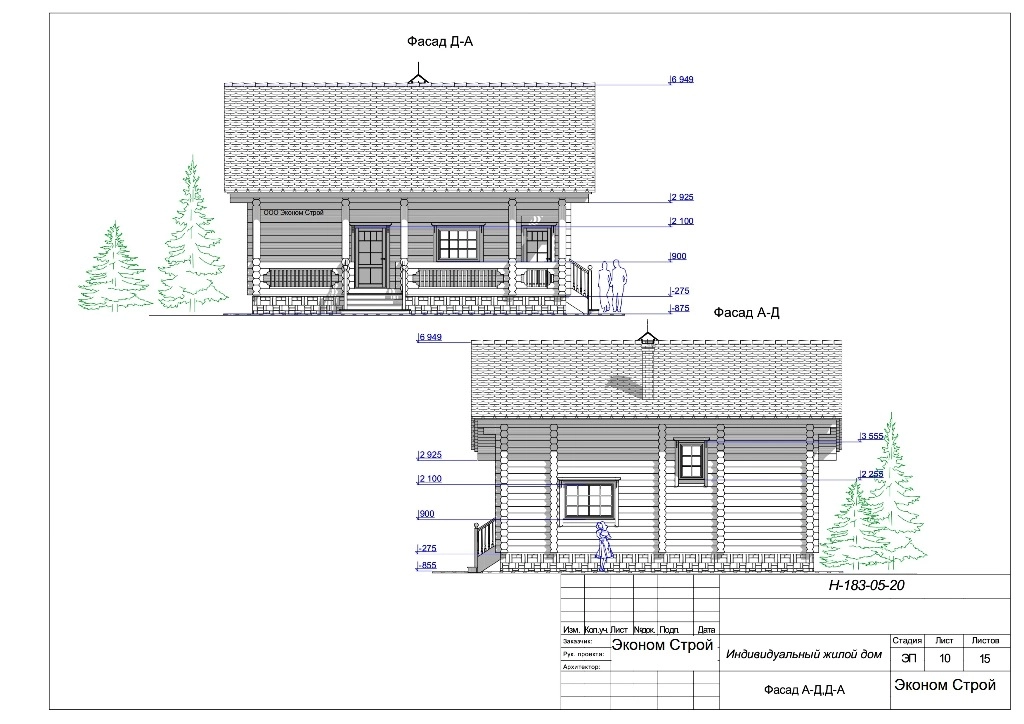

10. Фасад А-Д, Д-А.

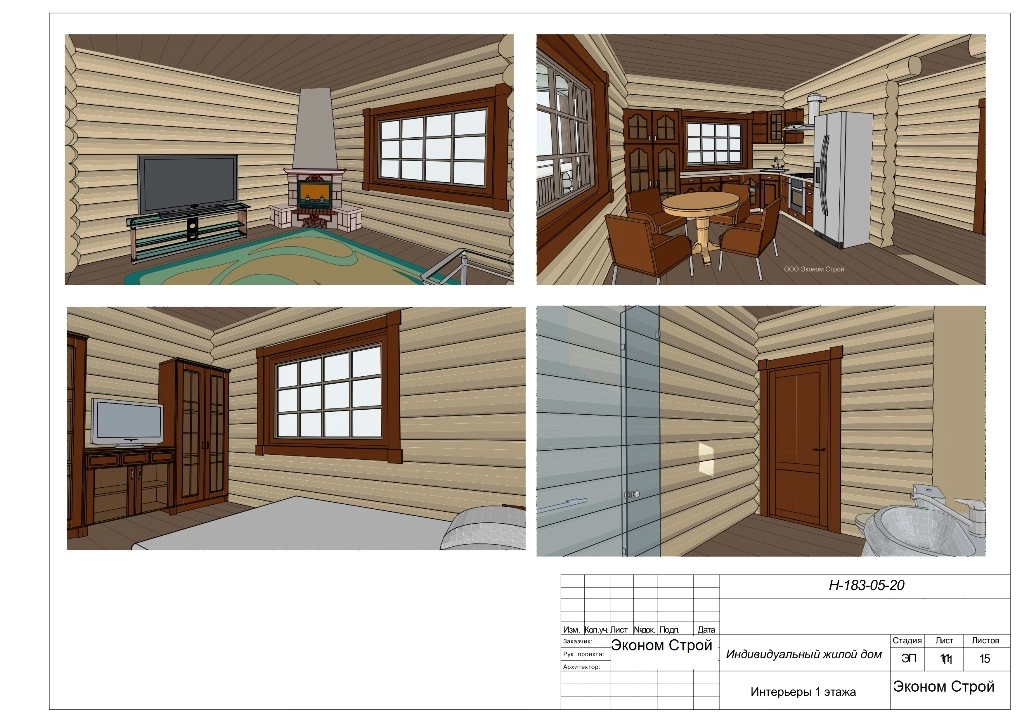

11. Интерьеры 1 этажа.

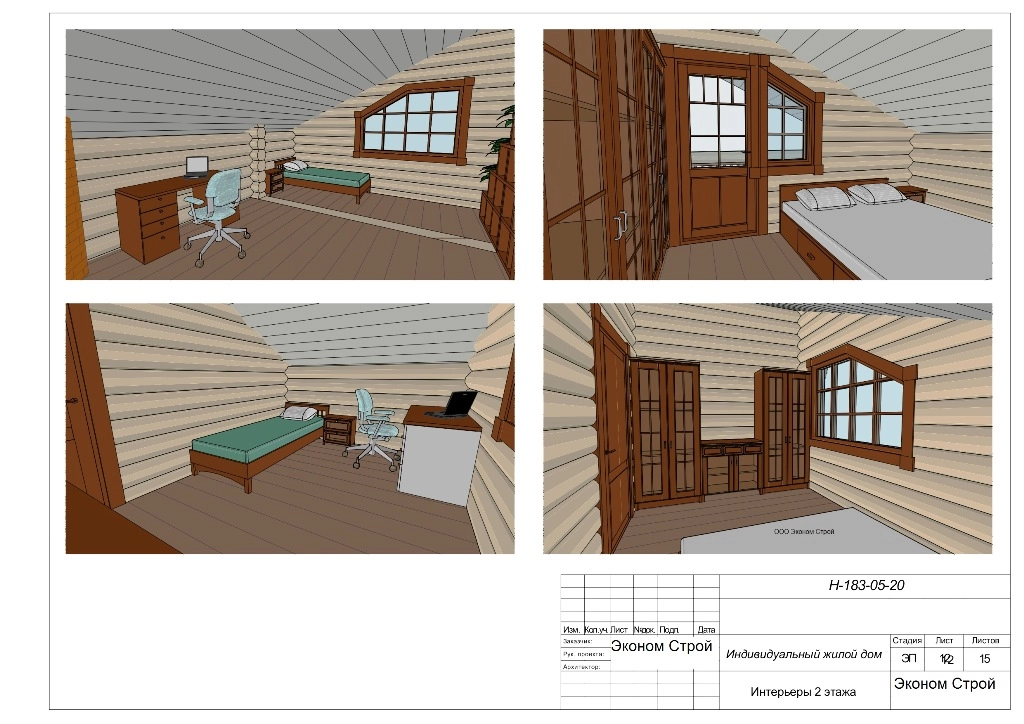

12. Интерьеры 2 этажа.

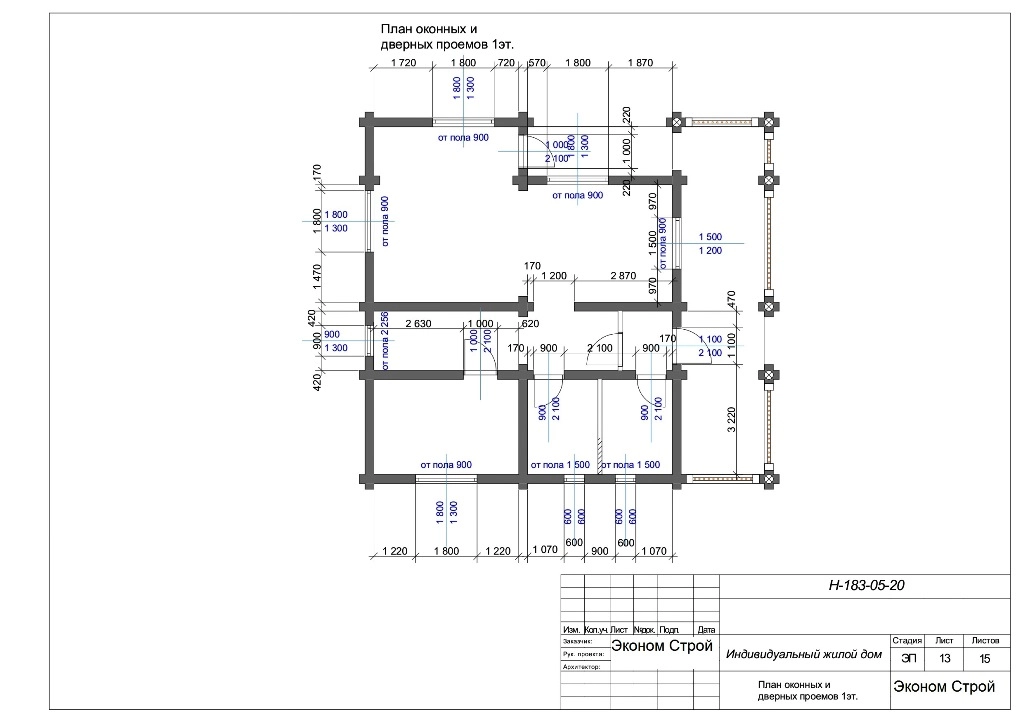

13. План дверных и оконных проемов 1 эт.

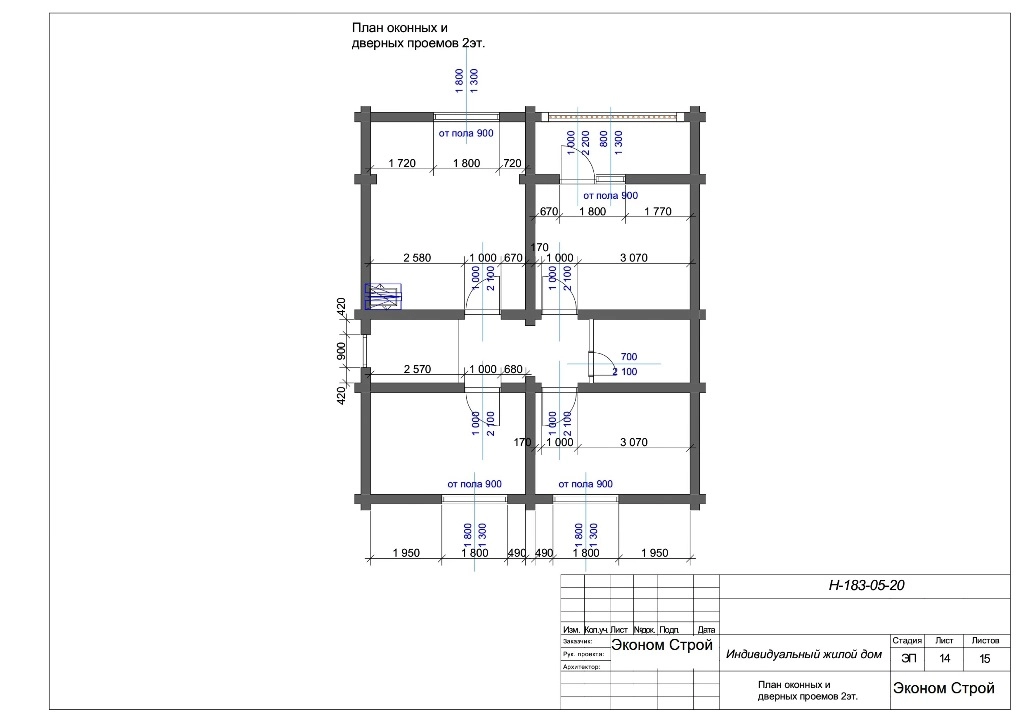

14. План дверных и оконных проемов 2эт.

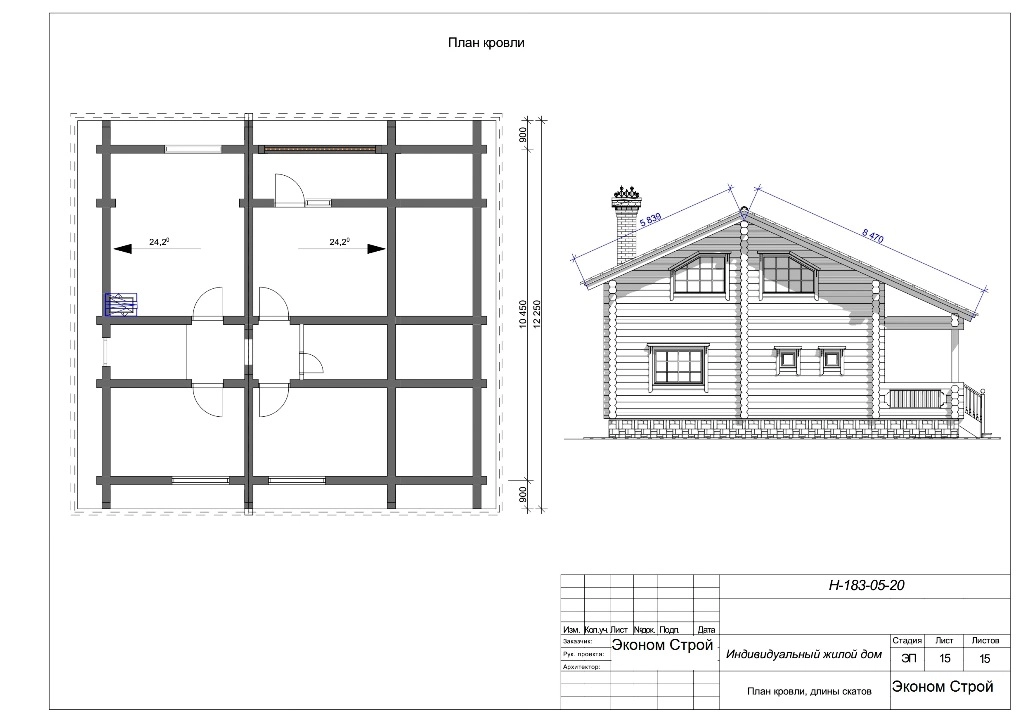

15. План кровли, длины скатов.
Технико-экономические показатели:
Площадь 1-го этажа - 75,7 м2
Площадь 2-го этажа - 70,8 м2
В т.ч. террас и балконов - 36,9 м2
Общая площадь - 183,4 м2
Жилая площадь - 93,9 м2
Площадь застройки - 128,1 м2.
Примечание:
1. Все размеры даны без учета усадки. Усадка дома из бревна - до 8%.
2. Размер фундамента под камин уточняется после выбора модели камина заказчиком.
