Чертежи каркасного дома.

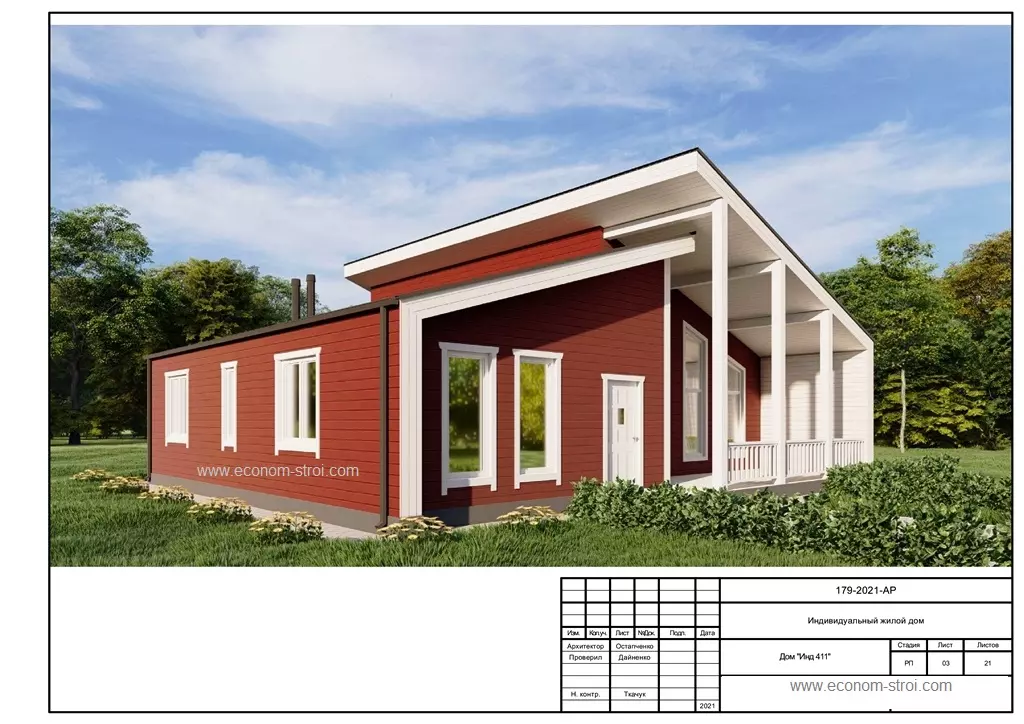

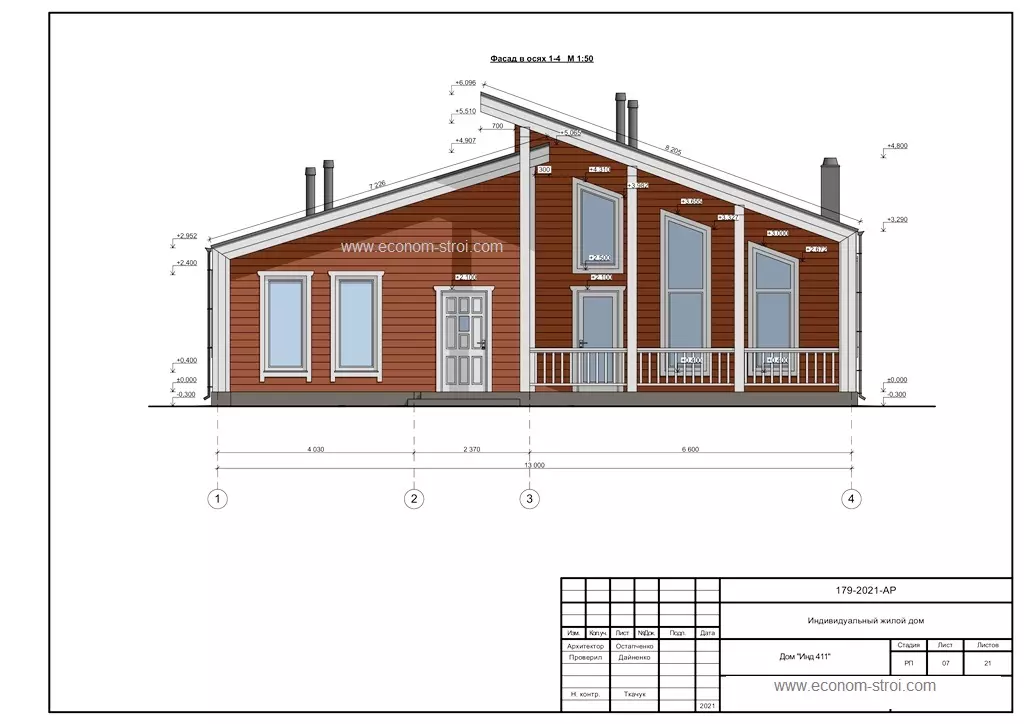

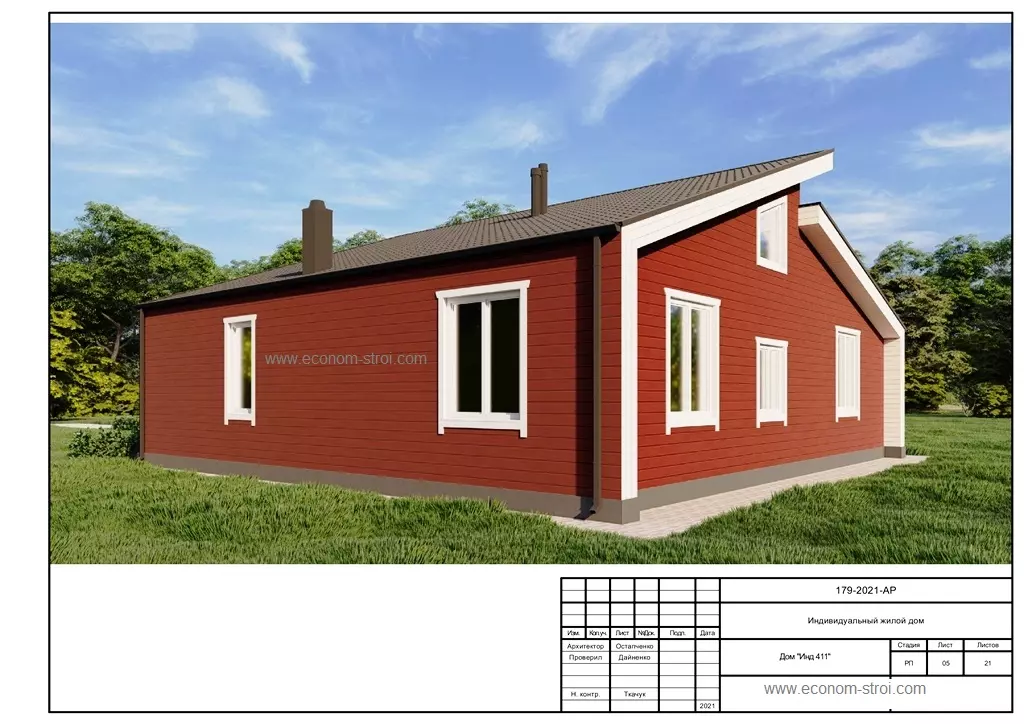

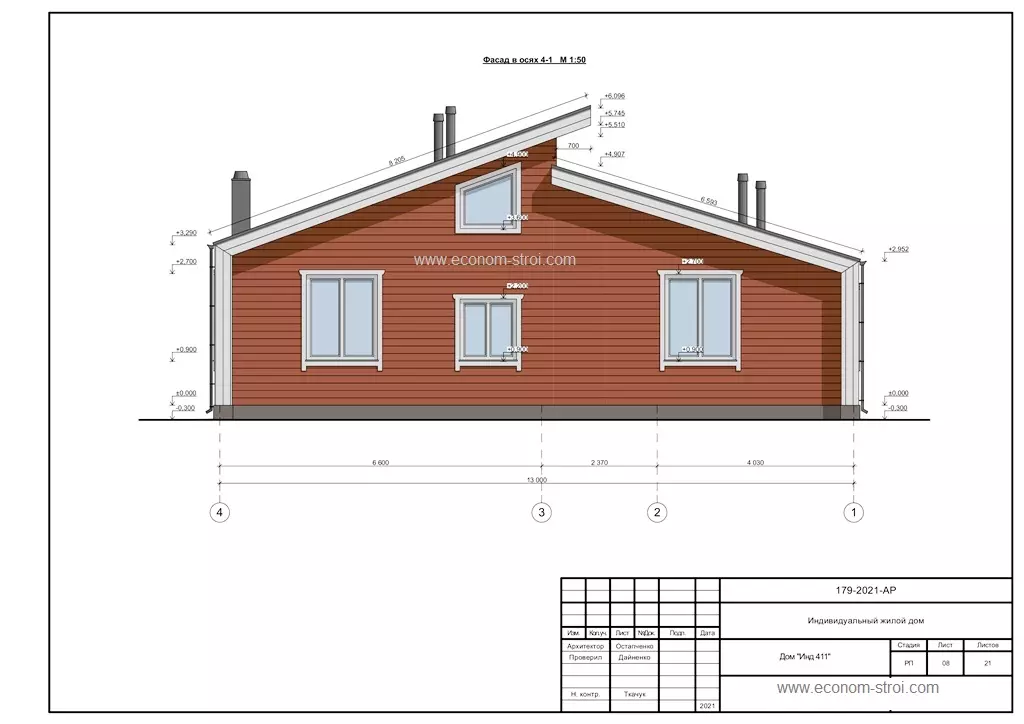

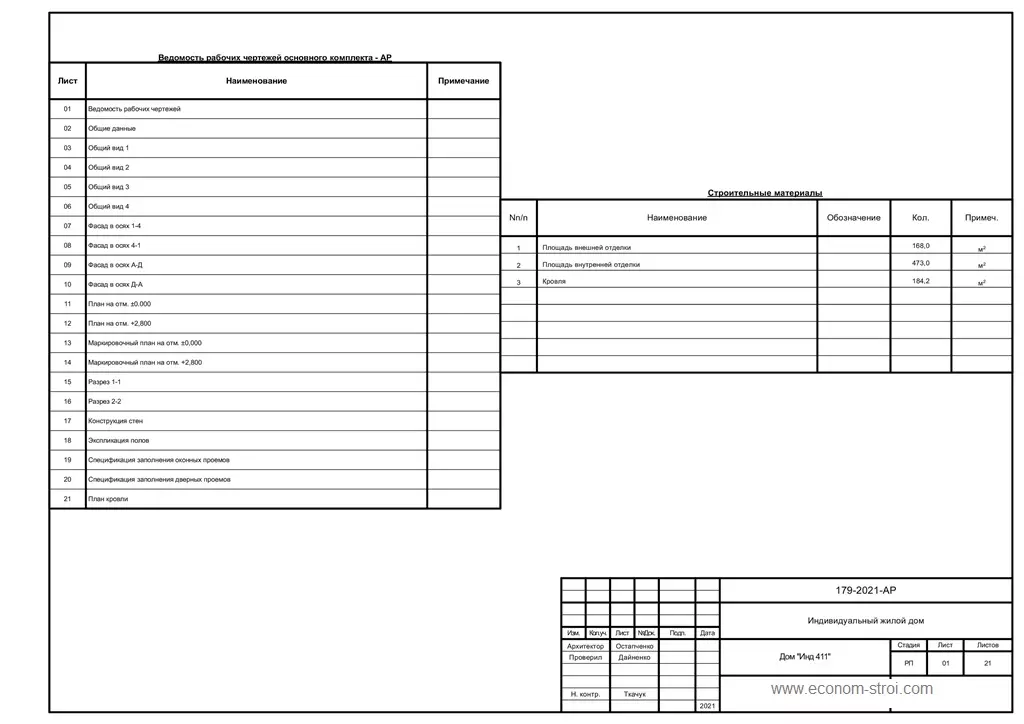

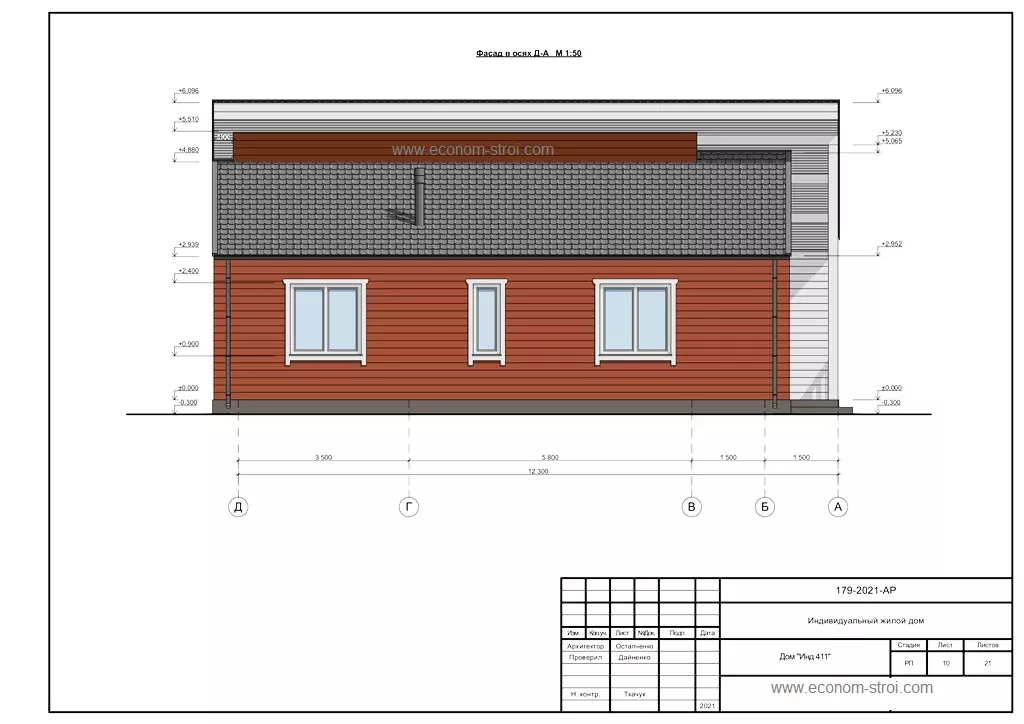

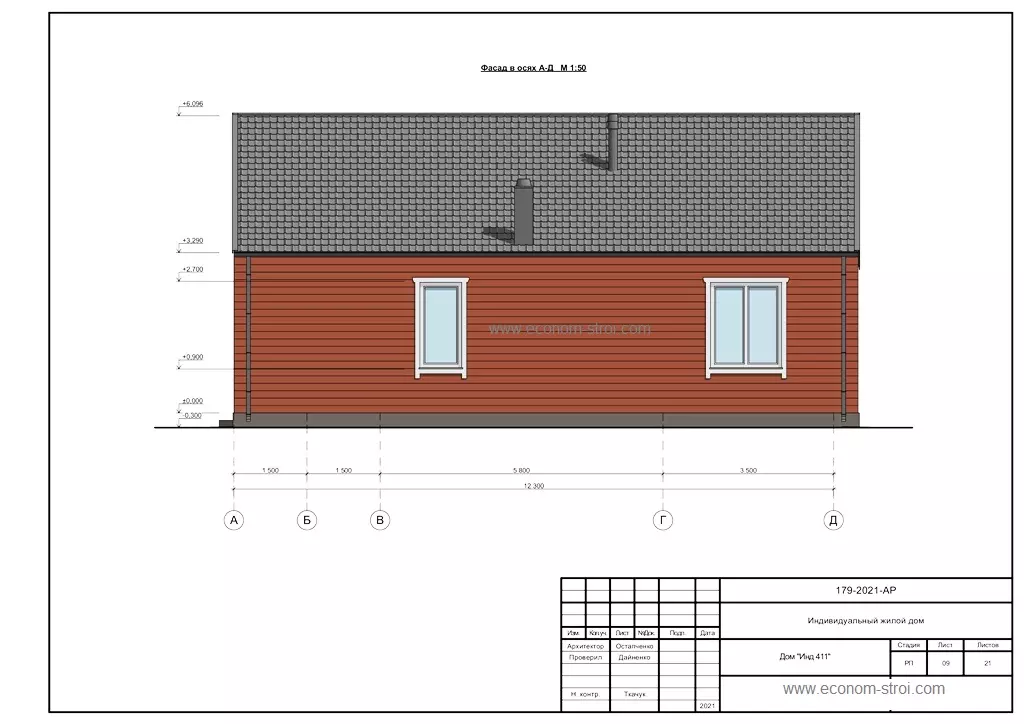

Скачать проект каркасного дома 129 м. кв. с размерами стен, планов, фасадов.

1. Общая площадь дома 128,88 кв.м.

2. Жилая площадь 88,72 кв.м.

3. Площадь застройки 157,85 кв.м.

4. Строительный объем 742,0 кв.

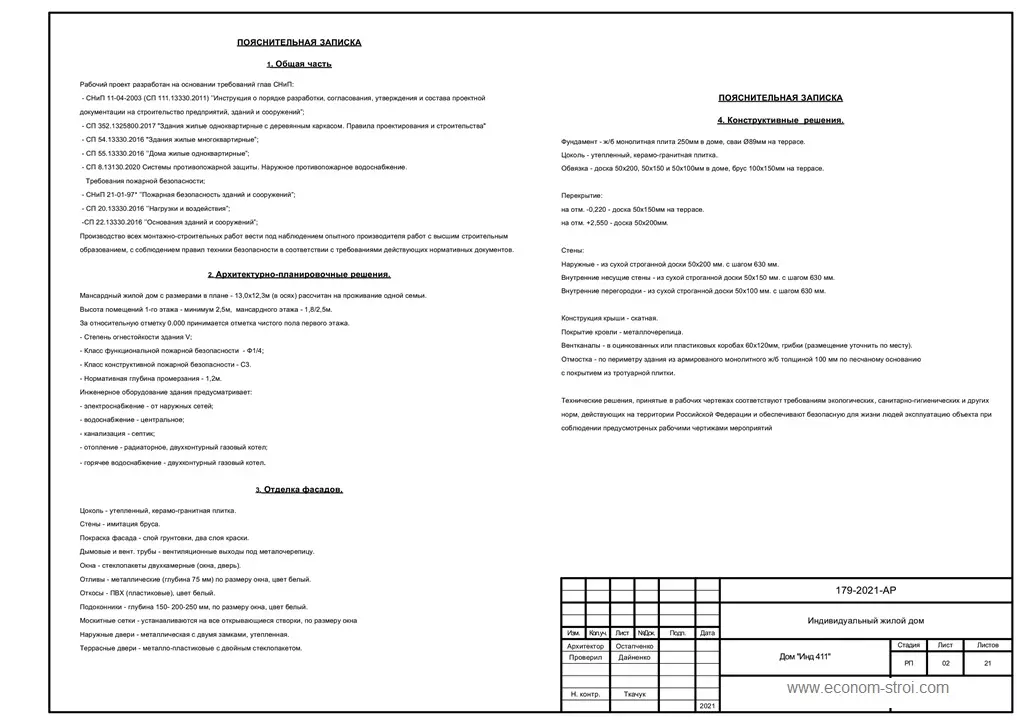

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА:

1. Общая часть.

Рабочий проект разработан на основании требований глав СНиП:

- СНиП 11-04-2003 (СП 111.13330.2011) "Инструкция о порядке разработки, согласования, утверждения и состава проектной документации на строительство предприятий, зданий и сооружений”;
- СП 352.1325800.2017 "Здания жилые одноквартирные с деревянным каркасом. Правила проектирования и строительства"
- СП 54.13330.2016 "Здания жилые многоквартирные”;
- СП 55.13330.2016 "Дома жилые одноквартирные”;
- СП 8.13130.2020 Системы противопожарной защиты. Наружное противопожарное водоснабжение.
Требования пожарной безопасности;
- СНиП 21-0197* "Пожарная безопасность зданий и сооружений”;
- СП 20.13330.2016 "Нагрузки и воздействия”;
-СП 22.13330.2016 "Основания зданий и сооружений”;

Производство всех монтажно-строительных работ вести под наблюдением опытного производителя работ с высшим строительным образованием, с соблюдением правил техники безопасности в соответствии с требованиями действующих нормативных документов.

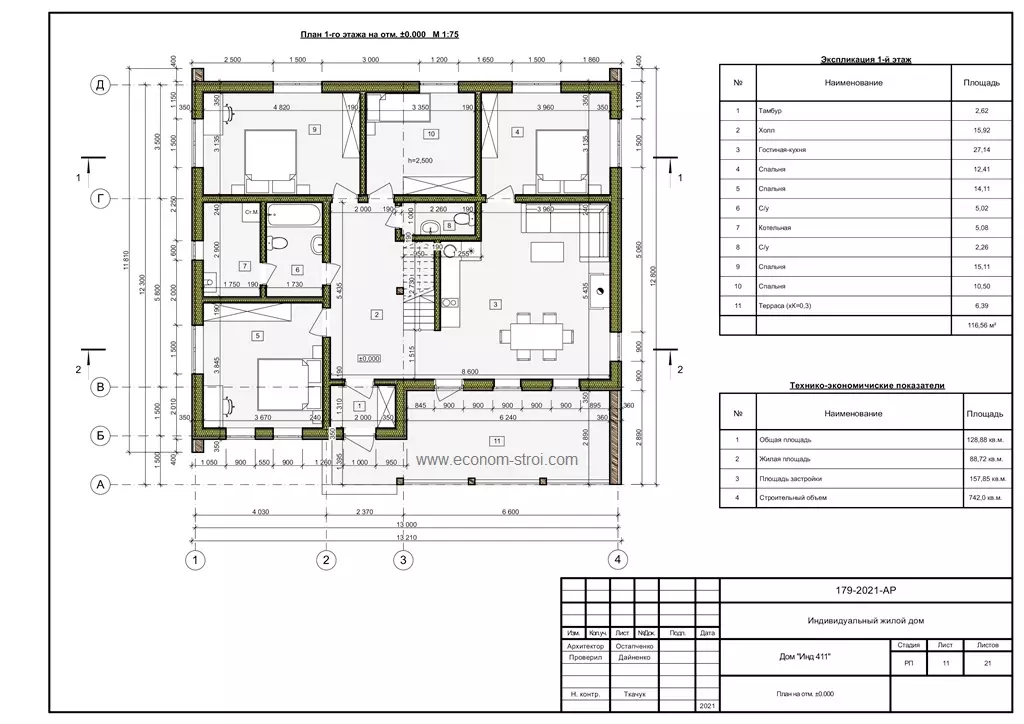

2. Архитектурно-планировочные решения. Мансардный жилой дом с размерами в плане - 13,0х12,3м (в осях) рассчитан на проживание одной семьи.

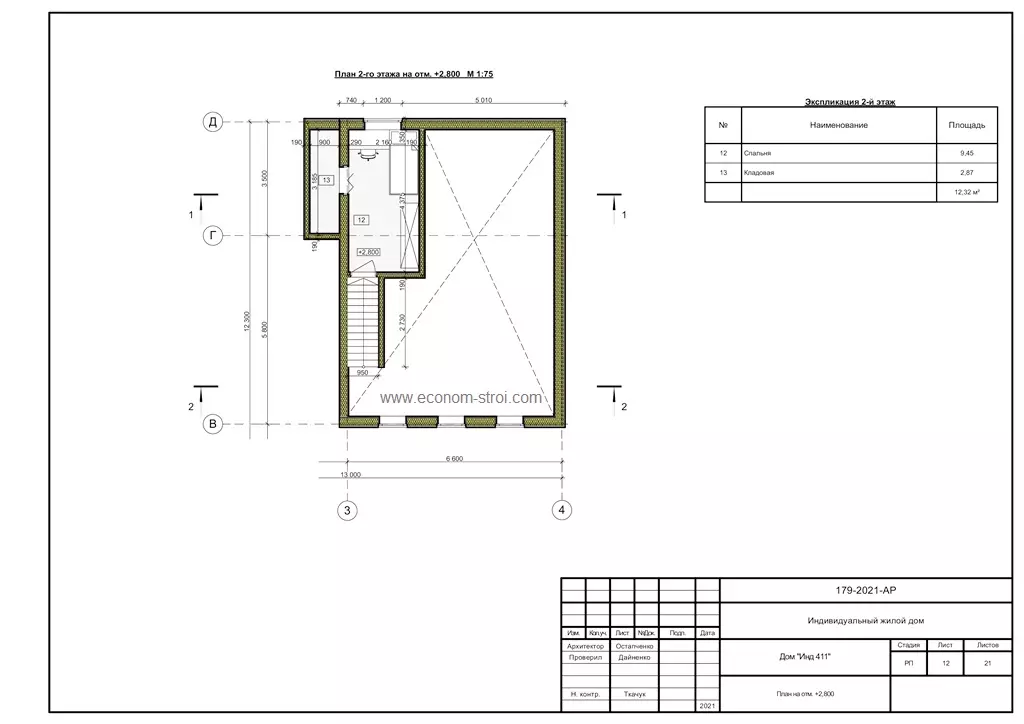

Высота помещений 1-го этажа - минимум 2,5м, мансардного этажа - 1,8/2,5м.
За относительную отметку 0.000 принимается отметка чистого пола первого этажа.
- Степень огнестойкости здания V;
- Класс функциональной пожарной безопасности - Ф1/4;
- Класс конструктивной пожарной безопасности - С3.
- Нормативная глубина промерзания - 1,2м.
Инженерное оборудование здания предусматривает:
- электроснабжение - от наружных сетей;
- водоснабжение - центральное;
- канализация - септик;

- отопление - радиаторное, двухконтурный газовый котел;
- горячее водоснабжение - двухконтурный газовый котел.

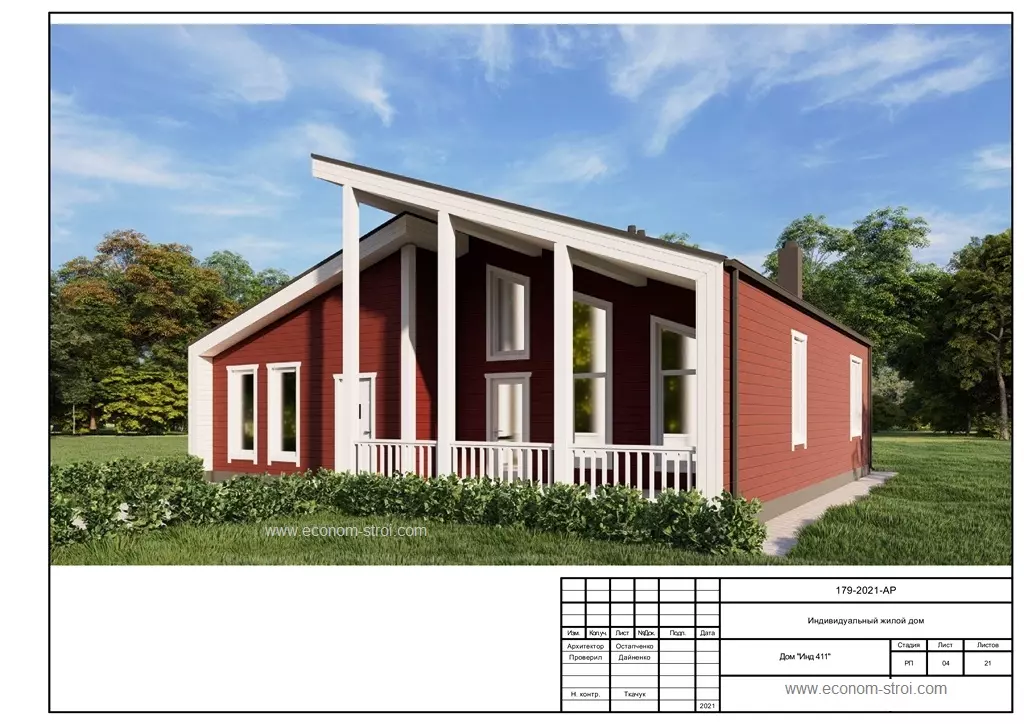

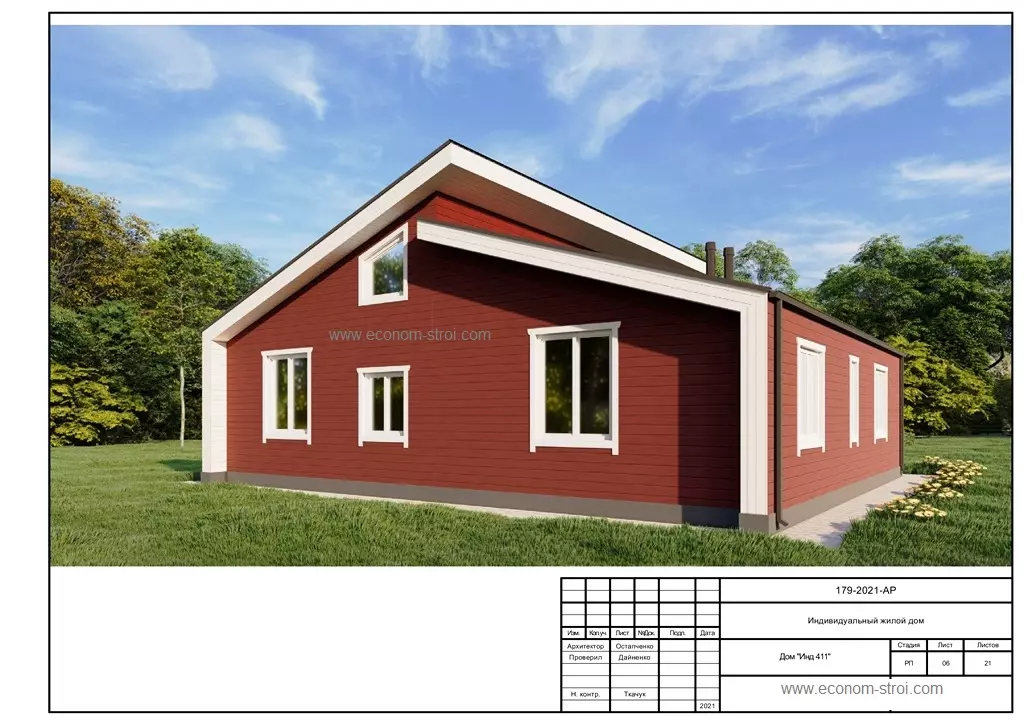

3. Отделка фасадов.

Цоколь - утепленный, керамо-гранитная плитка.
Стены - имитация бруса.
Покраска фасада - слой грунтовки, два слоя краски.
Дымовые и вент. трубы - вентиляционные выходы под металочерепицу.
Окна - стеклопакеты двухкамерные (окна, дверь).
Отливы - металлические (глубина 75 мм) по размеру окна, цвет белый.
Откосы - ПВХ (пластиковые), цвет белый.
Подоконники - глубина 150- 200-250 мм, по размеру окна, цвет белый.
Москитные сетки - устанавливаются на все открывающиеся створки, по размеру окна
Наружные двери - металлическая с двумя замками, утепленная.
Террасные двери - металло-пластиковые с двойным стеклопакетом.

4. Конструктивные решения.

Фундамент - ж/б монолитная плита 250мм в доме, сваи O89мм на террасе.
Цоколь - утепленный, керамо-гранитная плитка.
Обвязка - доска 50х200, 50х150 и 50х100мм в доме, брус 100х150мм на террасе.
Перекрытие:
на отм. -0,220 - доска 50х150мм на террасе.
на отм. +2,550 - доска 50х200мм.

Стены:

Наружные - из сухой строганной доски 50х200 мм. с шагом 630 мм.
Внутренние несущие стены - из сухой строганной доски 50х150 мм. с шагом 630 мм.
Внутренние перегородки - из сухой строганной доски 50х100 мм. с шагом 630 мм.
Конструкция крыши - скатная.
Покрытие кровли - металлочерепица.
Вентканалы - в оцинкованных или пластиковых коробах 60х120мм, грибки (размещение уточнить по месту).
Отмостка - по периметру здания из армированого монолитного ж/б толщиной 100 мм по песчаному основанию с покрытием из тротуарной плитки.
Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических и других норм, действующих на территории Российской Федерации и обеспечивают безопасную для жизни людей эксплуатацию объекта при соблюдении предусмотреных рабочими чертижами мероприятий.
