Скачать проект дома 268 м. кв. с планами и чертежами.
Общая площадь 267.9 м2
Жилая площадь 220.2 м2

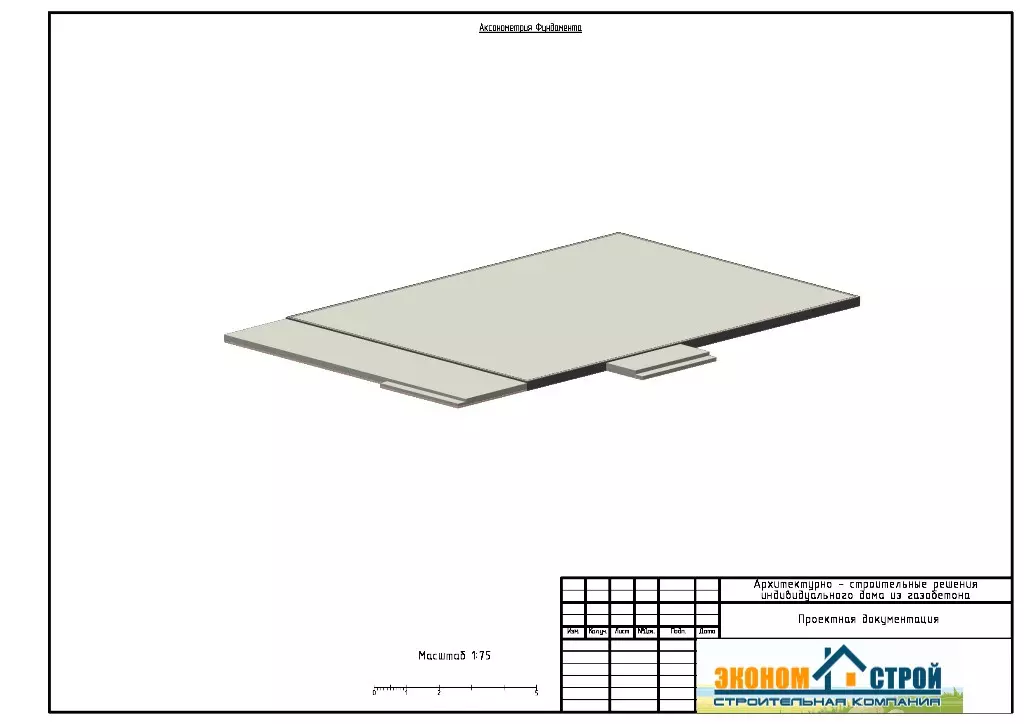

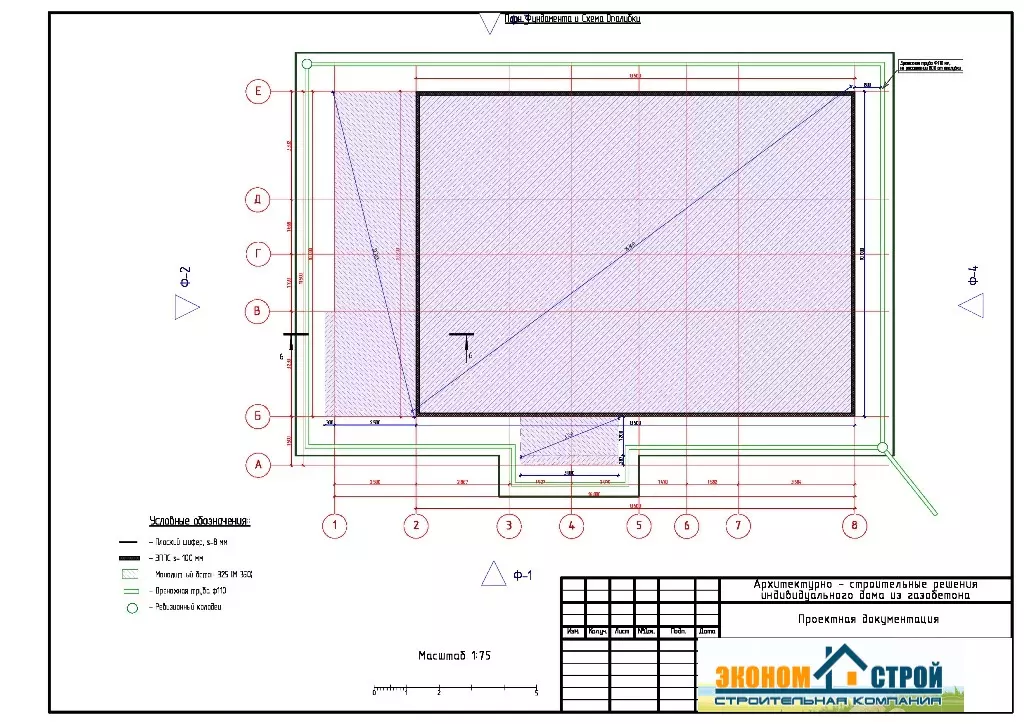

Проект предусмотрен для строительства каркасного дома на монолитной плите. Мы для Вас построим по данному проекту дом из газобетона/пенобетона/газосиликатных блоков, из кирпича, из рубленного/оцилиндрованного бревна, из клееного/профилированного бруса, из монолитного бетона.

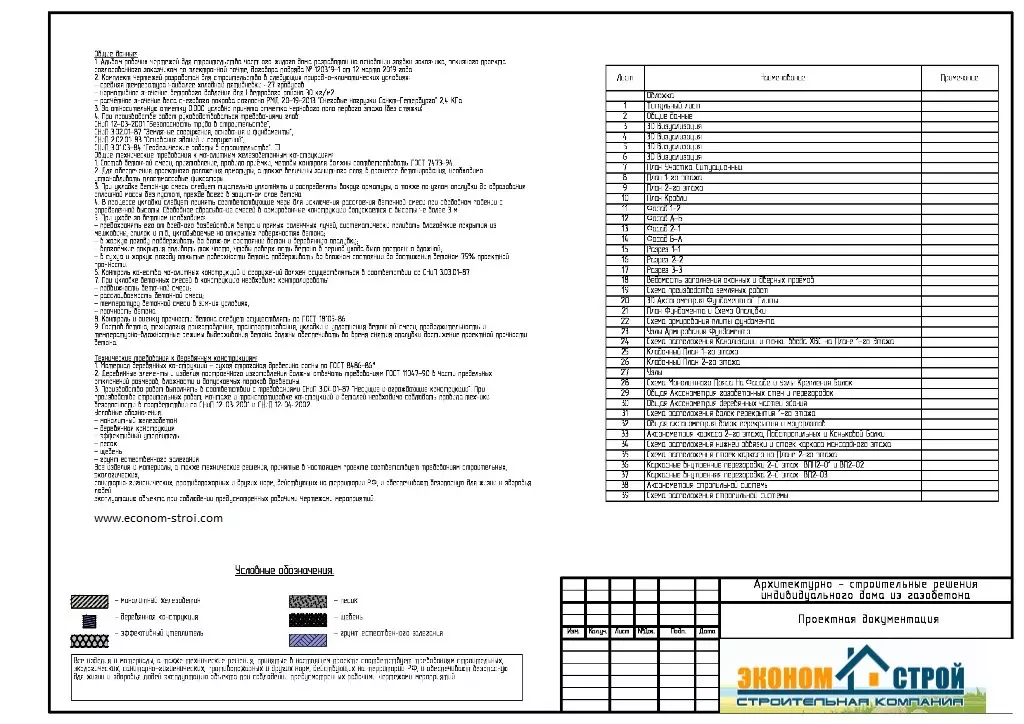

Общие данные:
1. Альбом рабочих чертежей для строительства частного жилого дома по каркасной технологии разработан на основании заявки заказчика, эскизного проекта согласованного с заказчиком по электронной почте, договора подряда № 22-4 от 02 марта 2020 года.
2. Комплект чертежей разработан для строительства в следующих природно-климатических условиях:
- средняя температура наиболее холодной пятидневки -27 градусов;
- нормативное значение ветрового давления для I ветрового района 30 кг/м2;
- расчётное значение веса снегового покрова согласно РМД 20-19-2013 "Снеговые нагрузки Санкт-Петербурга" 2,4 КПа.
3. За относительную отметку 0.000 условно принята отметка чернового пола первого этажа (без стяжки).
4. При производстве работ руководствоваться требованиями глав:
СНиП 12-03-2001 "Безопасность труда в строительстве",
СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты",
СНиП 2.02.01-83 "Основания зданий и сооружений",
СНиП 3.01.03-84 "Геодезические работы в строительстве".

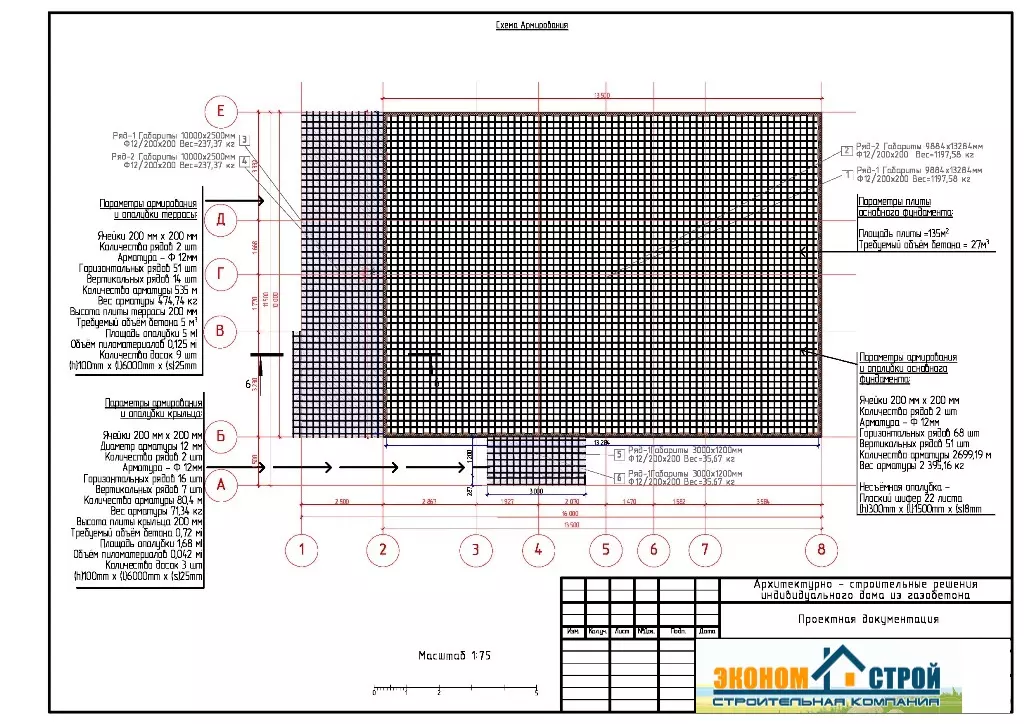

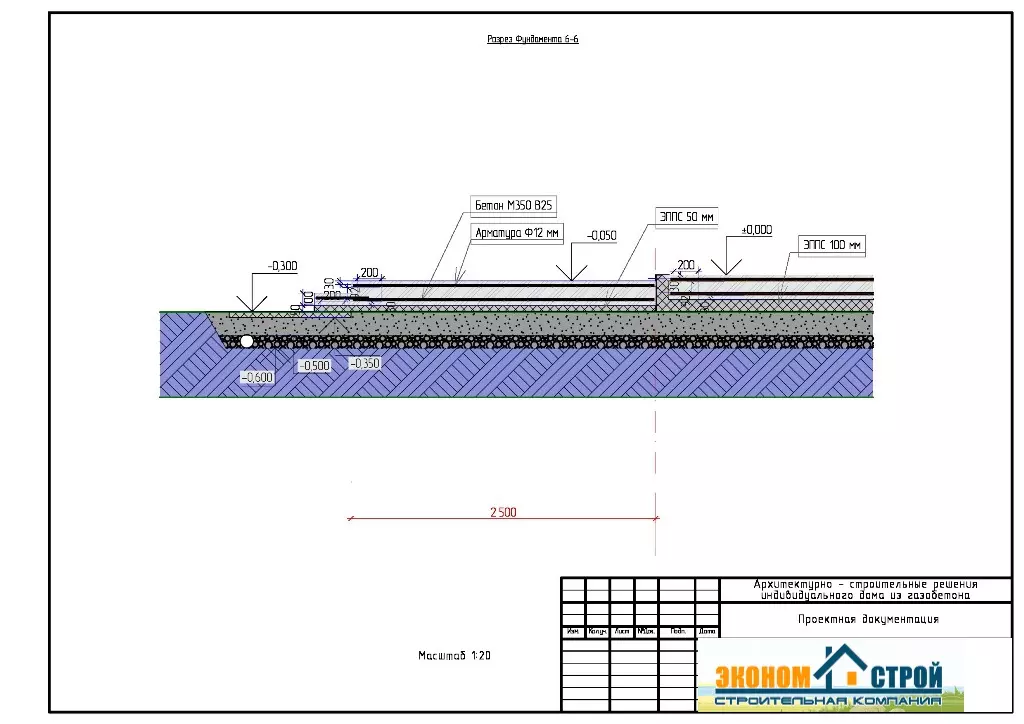

Общие технические требования к монолитным железобетонным конструкциям:
4-1. Состав бетонной смеси, пригтовление, правила приёмки, методы контроля должны соответствовать ГОСТ 7473-94.
4-2. Для обеспечения проектного положения арматуры, а также величины зашитного слоя в процессе бетонирования, необходимо
устанавливать пластмассовые фиксаторы.
4-3. При укладке бетонную смесь следует тщательно уплотнять и распределять вокруг арматуры, а также по углам опалубки до образования
сплошной массы без пустот, прежде всего в защитном слое бетона.
4-4. В процессе укладки следует принять соответствующие меры для исключения расслоения бетонной смеси при свободном падении с
определённой высоты. Свободное сбрасывание смесей в армированные конструкции допускается с высоты не более 3 м.
5. При уходе за бетоном необходимо:
- предохранять его от вредного воздействия ветра и прямых соленчных лучей, систематически поливать влагоёмкие покрытия из
мешковины, опилок и т.д., укладываемые на открытых поверхностях бетона;
- в жаркую погоду поддерживать во влажном состоянии бетон и деревянную опалубку;
- влагоёмкие покрытия поливать так часто, чтобы поверхность бетона в период ухода была постоянно влажной;
- в сухую и жаркую погоду откытые поверхности бетона поддерживать во влажном состоянии до достижения бетоном 75% проектной
прочности.
6. Контроль качества монолитных конструкций и сооружений должен осуществляться в соответствии со СНиП 3.03.01-87
7. При укладке бетонных смесей в конструкцию необходимо контролировать:
- подвижность бетонной смеси;
- расслаиваемость бетонной смеси;
- температуру бетонной смеси в зимних условиях;
- прочность бетона.
8. Контроль и оценку прочности бетона следует осуществлять по ГОСТ 18105-86.
9. Состав бетона, технология приготовления, транспортирования, укладки и уплотнения бетонной смеси, продолжительность и
температурно-влажностные режимы выдерживания бетона должны обеспечивать во время снятия опалубки достижение проектной прочности
бетона.

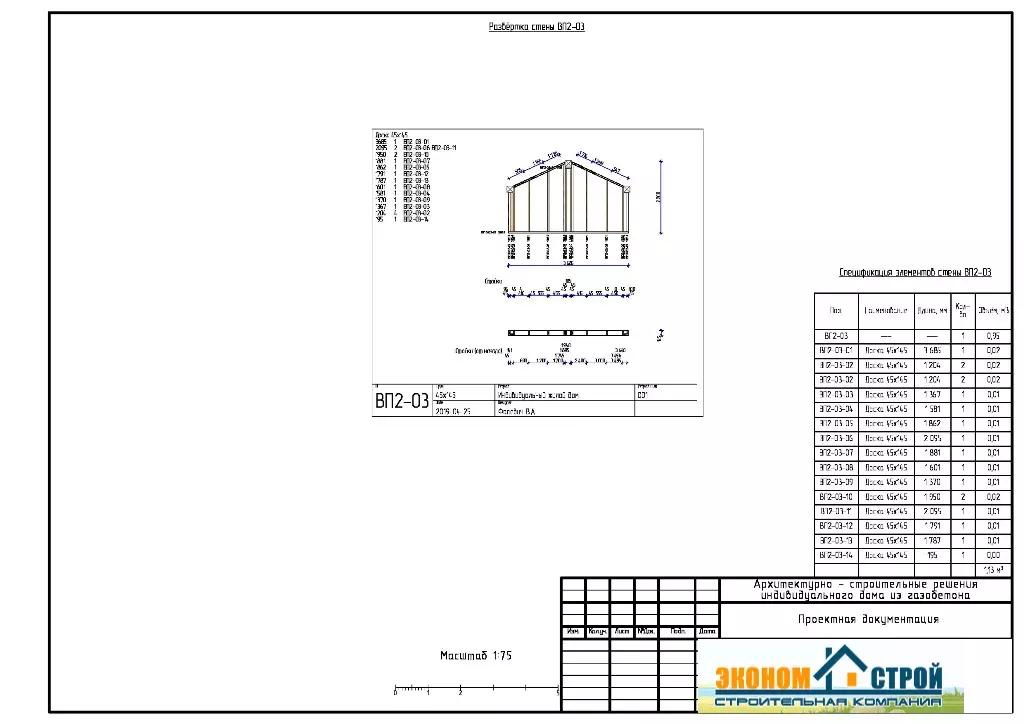

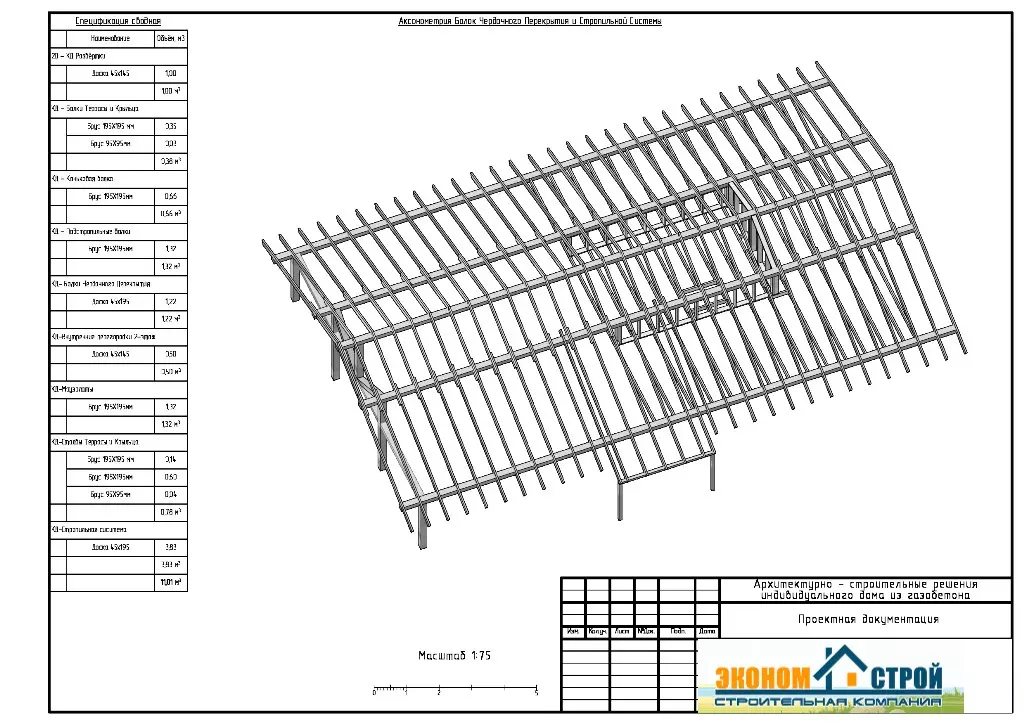

Технические требования к деревянным конструкциям:
1. Материал деревянных конструкций - сухая строганая древесина сосны по ГОСТ 8486-86*
2. Деревянные элементы и изделия построечного изготовления должны отвечать требованиям ГОСТ 11047-90 в части предельных
отклонений размеров, влажности и допускаемых пороков древесины.
3. Производство работ выполнять в соответствии с требованиями СНиП 3.04.01-87 "Несущие и ограждающие конструкции". При
производстве строительных работ, монтаже и транспортировке конструкций и деталей необходимо соблюдать правила техники
безопасности в соответствии со СНиП 12-03-2001 и СНиП 12-04-2002.
Все изделия и материалы, а также технические решения, принятые в настоящем проекте соответствует требованиям строительных,
экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории РФ, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
