Поэтажные чертежи жилого 2-х этажного дома из газобетона.

---

Общая площадь дома по 2 этажам 147 м2:

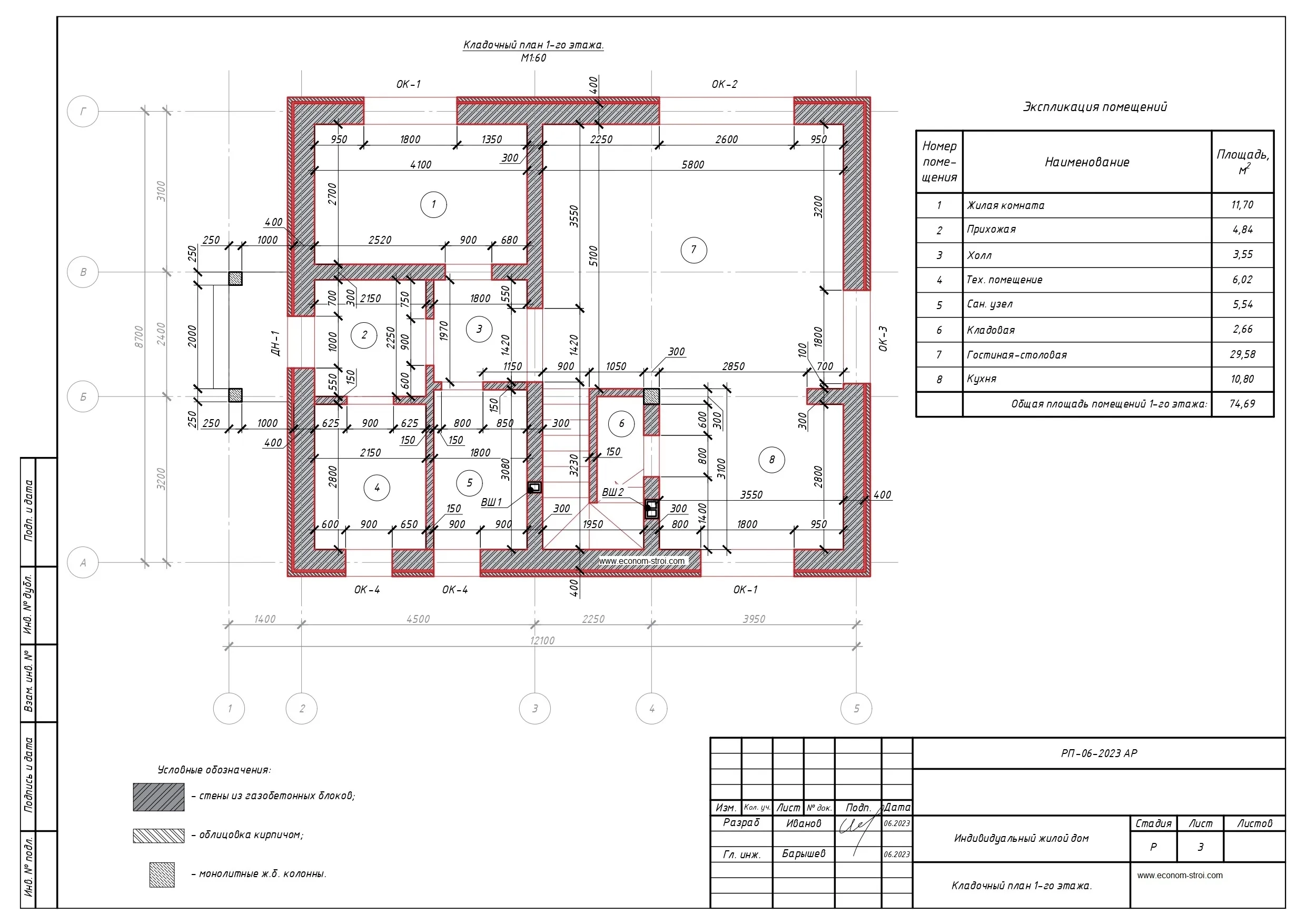

1. Жилая комната 11,70
2. Прихожая 4,84
3. Холл 3,55
4. Тех. помещение 6,02
5. Сан. узел 5,54
6. Кладовая 2,66
7. Гостиная-столовая 29,58
8. Кухня 10,80
Общая площадь помещений 1-го этажа: 74,69

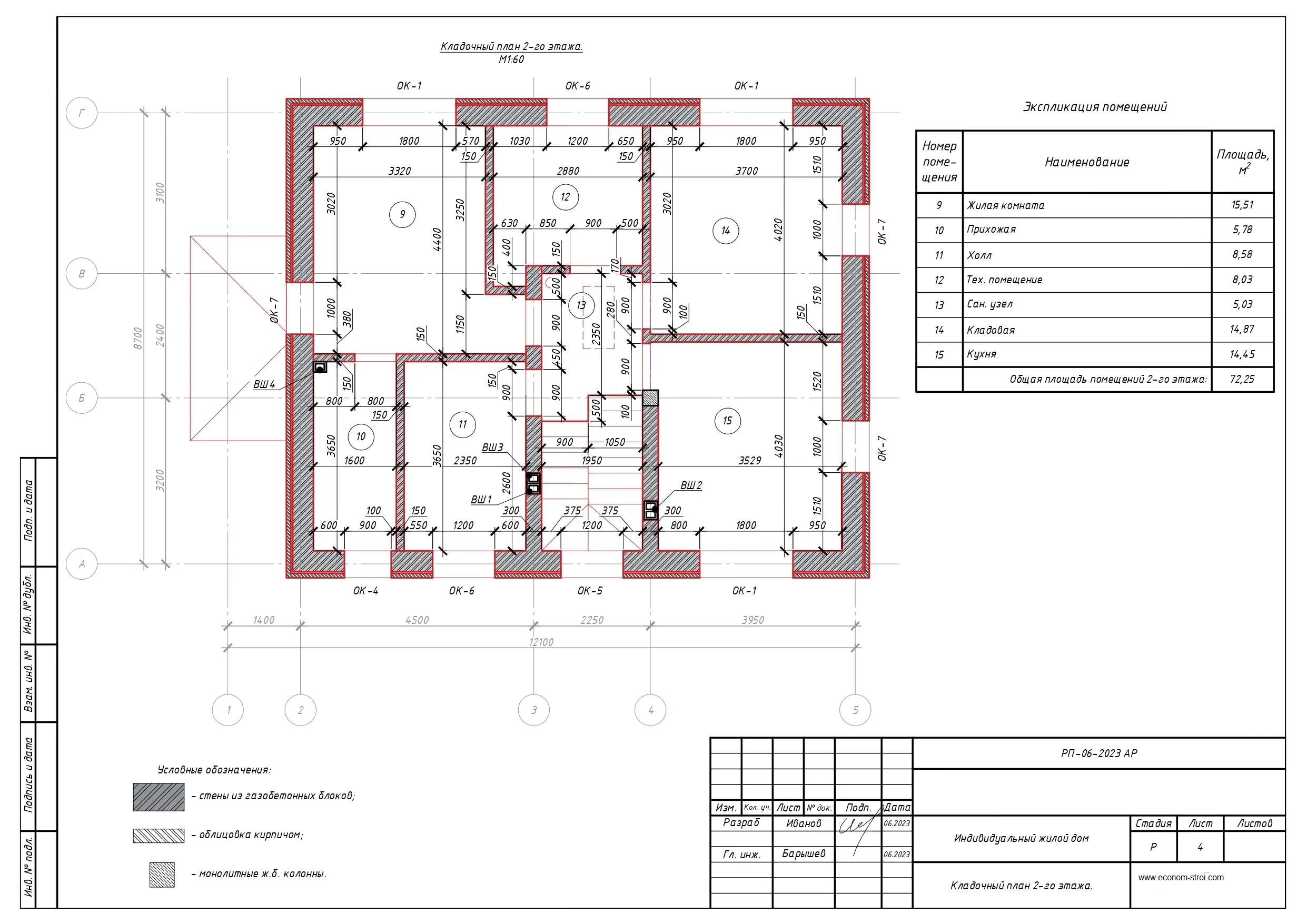

9. Жилая комната 15,51
10. Прихожая 5,78
11. Холл 8,58
12. Тех. помещение 8,03
13. Сан. узел 5,03
14. Кладовая 14,87
15. Кухня 14,45
Общая площадь помещений 2-го этажа: 72,25

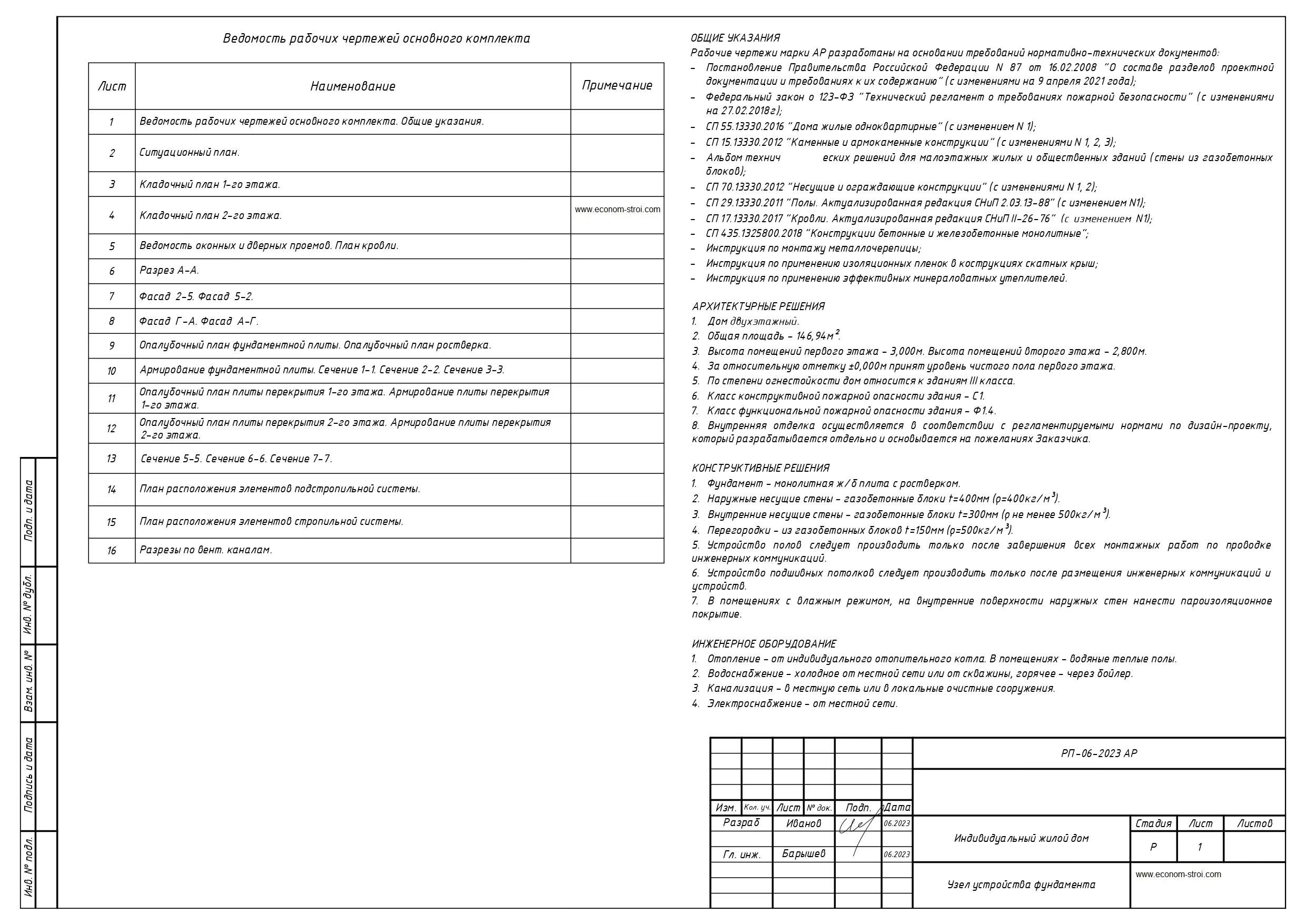

ОБЩИЕ УКАЗАНИЯ:

Рабочие чертежи марки АР разработаны на основании требований нормативно-технических документов:

- Постановление Правительства Российской Федерации N 87 от 16.02.2008 "О составе разделов проектной документации и требованиях к их содержанию" ( с изменениями на 9 апреля 2021 года);

- Федеральный закон о 123-ФЗ "Технический регламент о требованиях пожарной безопасности" ( с изменениями на 27.02.2018г);

- СП 55.13330.2016 "Дома жилые одноквартирные" ( с изменением N 1);

- СП 15.13330.2012 "Каменные и армокаменные конструкции" ( с изменениями N 1, 2, 3);

- Альбом технич еских решений для малоэтажных жилых и общественных зданий ( стены из газобетонных блоков);

- СП 70.13330.2012 "Несущие и ограждающие конструкции" ( с изменениями N 1, 2);

- СП 29.13330.2011 "Полы. Актуализированная редакция СНиП 2.03.13-88" ( с изменением N1);

- СП 17.13330.2017 "Кровли. Актуализированная редакция СНиП II-26-76" (с изменением N1);

- СП 435.1325800.2018 "Конструкции бетонные и железобетонные монолитные";

- Инструкция по монтажу металлочерепицы;

- Инструкция по применению изоляционных пленок в кострукциях скатных крыш;

- Инструкция по применению эффективных минераловатных утеплителей.

АРХИТЕКТУРНЫЕ РЕШЕНИЯ:

1. Дом двухэтажный.

2. Общая площадь - 146,94м2.

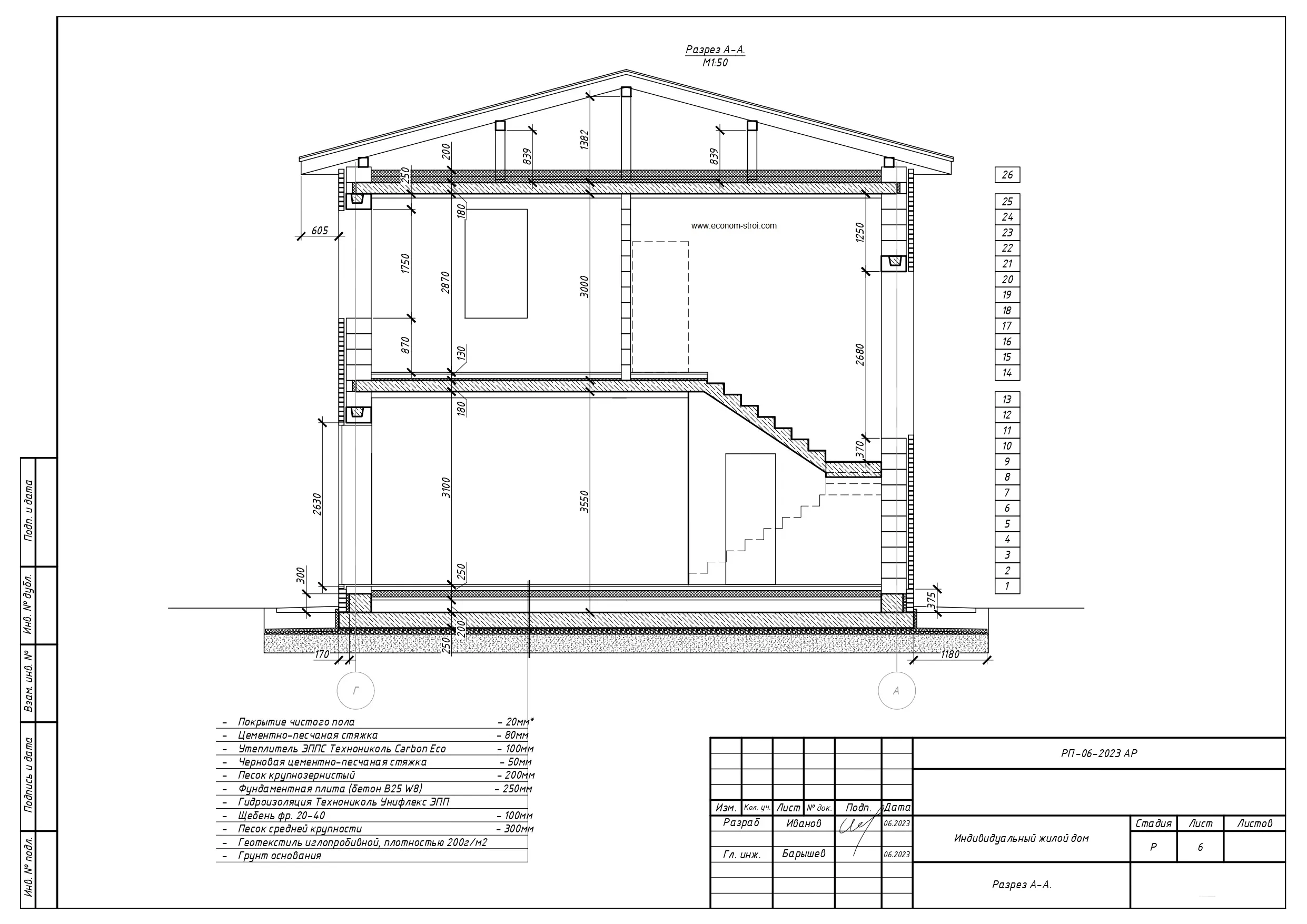

3. Высота помещений первого этажа - 3,000м. Высота помещений второго этажа - 2,800м.

4. За относительную отметку ±0,000м принят уровень чистого пола первого этажа.

5. По степени огнестойкости дом относится к зданиям III класса.

6. Класс конструктивной пожарной опасности здания - С1. 7. Класс функциональной пожарной опасности здания - Ф1.4.

8. Внутренняя отделка осуществляется в соответствии с регламентируемыми нормами по дизайн-проекту, который разрабатывается отдельно и основывается на пожеланиях Заказчика.

КОНСТРУКТИВНЫЕ РЕШЕНИЯ:

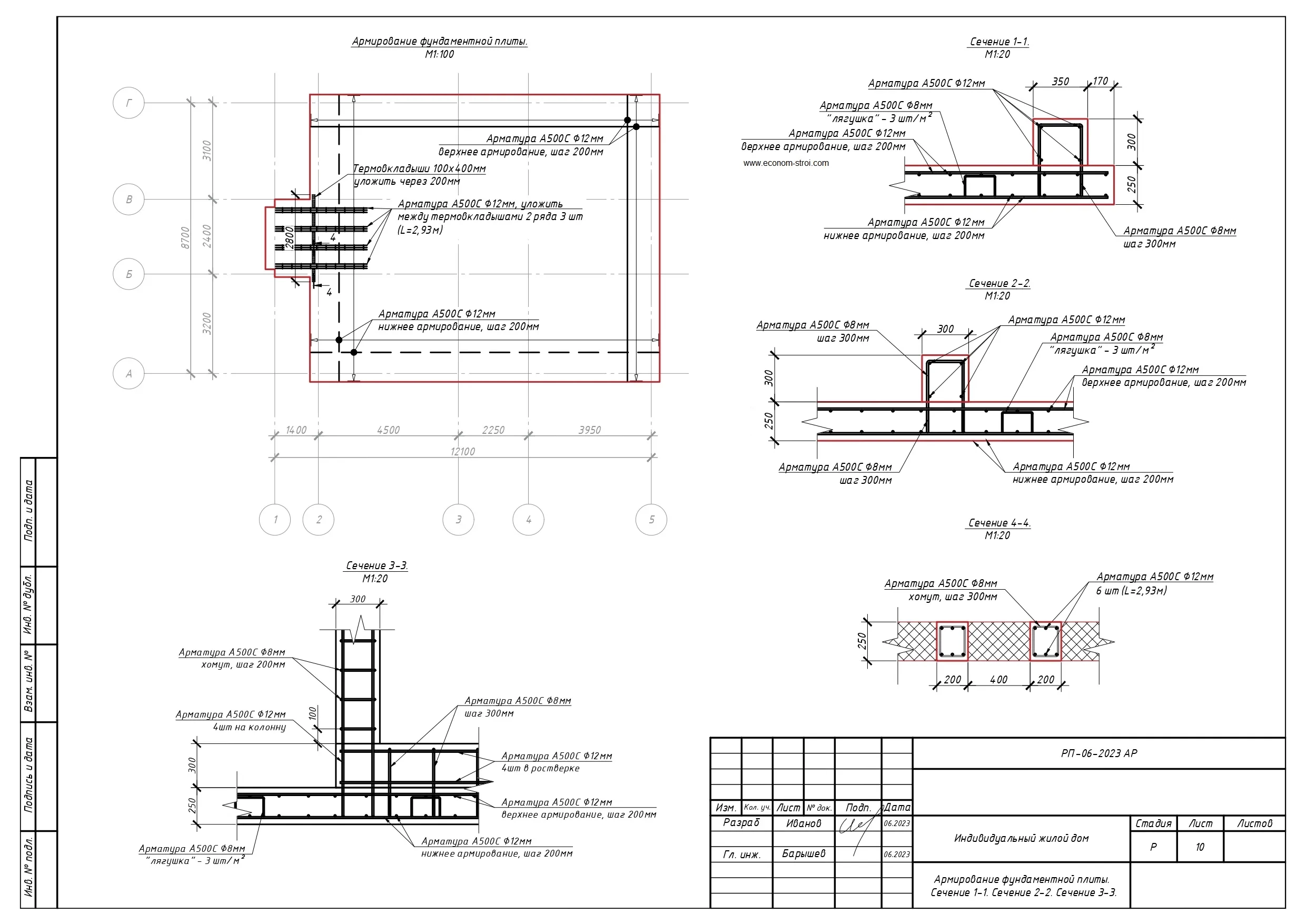

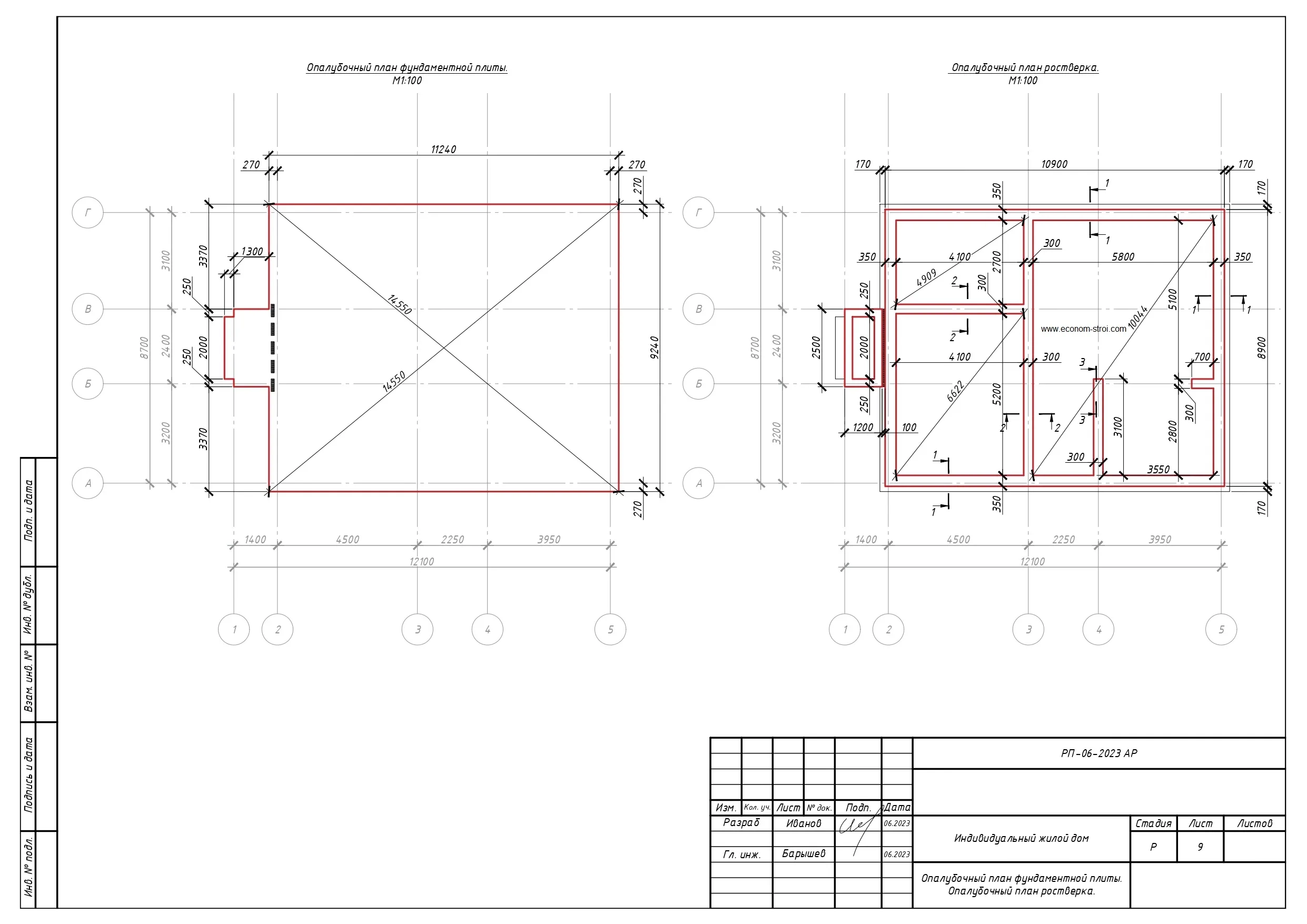

1. Фундамент - монолитная ж/б плита с ростверком.

2. Наружные несущие стены - газобетонные блоки t=400мм (т=400кг/м).

3. Внутренние несущие стены - газобетонные блоки t=300мм (не менее 500кг/м3).

4. Перегородки - из газобетонных блоков t=150мм (т=500кг/м3).

5. Устройство полов следует производить только после завершения всех монтажных работ по проводке инженерных коммуникаций.

6. Устройство подшивных потолков следует производить только после размещения инженерных коммуникаций и устройств.

7. В помещениях с влажным режимом, на внутренние поверхности наружных стен нанести пароизоляционное покрытие.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ:

1. Отопление - от индивидуального отопительного котла. В помещениях - водяные теплые полы.

2. Водоснабжение - холодное от местной сети или от скважины, горячее - через бойлер.

3. Канализация - в местную сеть или в локальные очистные сооружения. 4. Электроснабжение - от местной сети.
